首页  >  产品百科  >  KNP5WSJR-73-1R5

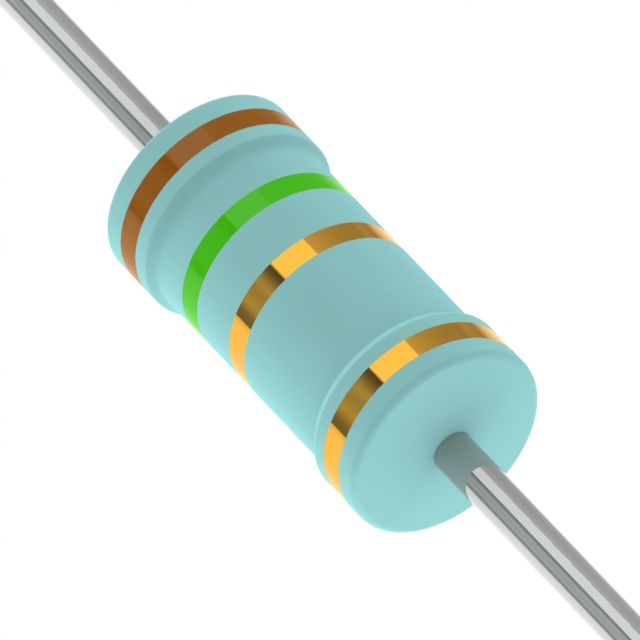

KNP5WSJR-73-1R5

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 1.5Ω ±5% 5W ±300ppm/℃ 通孔安装 17.5mm(长度)
供应商型号: ZT-KNP5WSJR-73-1R5
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 KNP5WSJR-73-1R5

KNP5WSJR-73-1R5概述


    产品简介


    本篇技术手册介绍的是通孔电阻器(Through-Hole Resistor),具体为型号为KNP系列的正常和微型样式。这些电阻器广泛应用于各种电子电路中,如电源管理、信号调节、阻抗匹配等场合。它们的设计旨在提供高可靠性和稳定性,适用于工业控制、通信设备、医疗设备等领域。

    技术参数


    | 参数项 | 值 |

    | 尺寸 | KNP-25:6.3±0.5 mm
    KNP-50:9.0±0.5 mm
    KNP100:11.5±1.0 mm
    KNP200:15.5±1.0 mm
    KNP300:17.5±1.0 mm
    KNP400:24.5±1.0 mm
    KNP500:24.5±1.0 mm
    KNP600:24.5±1.0 mm
    KNP700:24.5±1.0 mm |
    | 镀层厚度 | 0.55±0.05 mm - 0.8±0.05 mm |
    | 功率等级 | 1/4W, 1/2W, 1W, 2W, 3W, 4W, 5W, 7W |
    | 阻值范围(±1%) | KNP-25:0.1Ω - 150Ω
    KNP-50:0.1Ω - 750Ω
    KNP100:0.1Ω - 1.5KΩ
    KNP200:0.1Ω - 2.4KΩ
    KNP300:0.1Ω - 3.3KΩ
    KNP400:0.1Ω - 6.2KΩ |
    | 阻值范围(±5%) | KNP-25:0.1Ω - 200Ω
    KNP-50:0.1Ω - 800Ω
    KNP100:0.1Ω - 2.2KΩ
    KNP200:0.1Ω - 2.7KΩ
    KNP300:0.1Ω - 3.9KΩ
    KNP400:0.1Ω - 6.8KΩ |
    | 工作温度范围 | -40°C至+200°C |
    | 温度系数 | ±300 ppm/°C |
    | 绝缘电压测试 | 250V - 400V |
    | 短时过载 | 额定功率的10倍,持续5秒 |

    产品特点和优势


    KNP系列电阻器具有高可靠性、稳定的性能和宽广的工作温度范围。它们的镀层设计使得产品能够在高温和恶劣环境下正常运行。同时,KNP系列电阻器的功率等级多样,满足不同应用需求。这些电阻器通过了多项严格的环境性能测试,确保了其长期使用的稳定性和耐用性。此外,它们还具备阻燃特性,能够通过UL认证的过载测试,确保安全。

    应用案例和使用建议


    在电源管理和信号调节方面,KNP系列电阻器被广泛应用于各种电路板设计中。例如,在高压电路中,它们可以作为分压电阻器使用,帮助实现精确的电压分配。在温度传感器的应用中,KNP系列电阻器能够提供稳定的温度补偿功能,确保传感器输出的准确性。
    使用建议:
    - 在选择电阻器时,应根据具体的应用需求来确定所需的功率等级和阻值范围。
    - 为确保最佳性能,建议在实际应用前进行详细的电路模拟和验证。

    兼容性和支持


    KNP系列电阻器适用于大多数通用电子设备和电路板。制造商提供了全面的技术支持,包括产品文档、设计指南和售后咨询服务。如果您有任何疑问或需要进一步的帮助,可以通过官方技术支持渠道联系制造商。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻器表面出现裂纹 | 检查安装是否正确,确保连接良好;若裂纹严重,请更换新的电阻器 |
    | 电阻器功率不足导致过热 | 根据应用需求选择合适功率等级的电阻器,确保足够的散热措施 |

    总结和推荐


    KNP系列电阻器凭借其卓越的性能、广泛的适用范围以及严格的环境测试,成为市场上备受推崇的产品之一。它们在多种应用场景中表现出了极高的可靠性和稳定性。因此,对于那些需要高性能、高稳定性的电路设计项目,强烈推荐使用KNP系列电阻器。

KNP5WSJR-73-1R5参数

参数
电阻值 1.5Ω
精度 ±5%
额定功率 5W
温度系数 ±300ppm/℃
长*宽*高 17.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

KNP5WSJR-73-1R5数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 KNP5WSJR-73-1R5 KNP5WSJR-73-1R5数据手册

KNP5WSJR-73-1R5封装设计

查看详情并下载
Symbol
Footprint
3D Model
