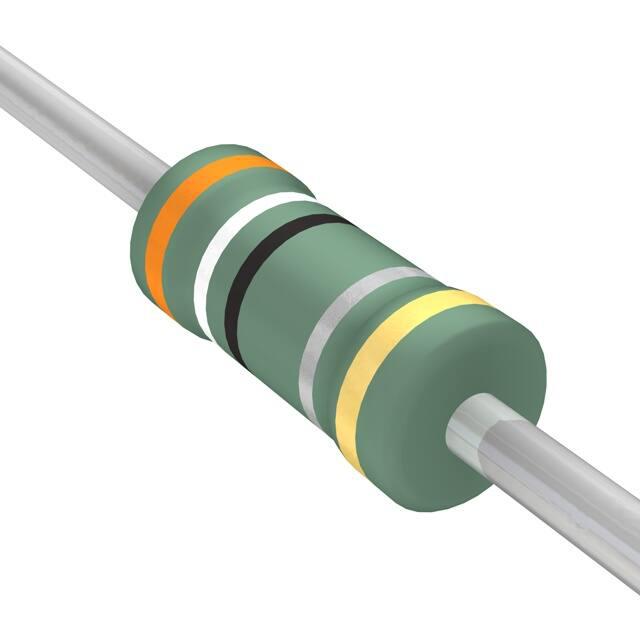

PNP300JR-73-3R9

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 3.9Ω ±5% 3W 导线安装 11.5mm(长度)
供应商型号: 3.9AETR-ND
供应商:
标准整包数: 2000

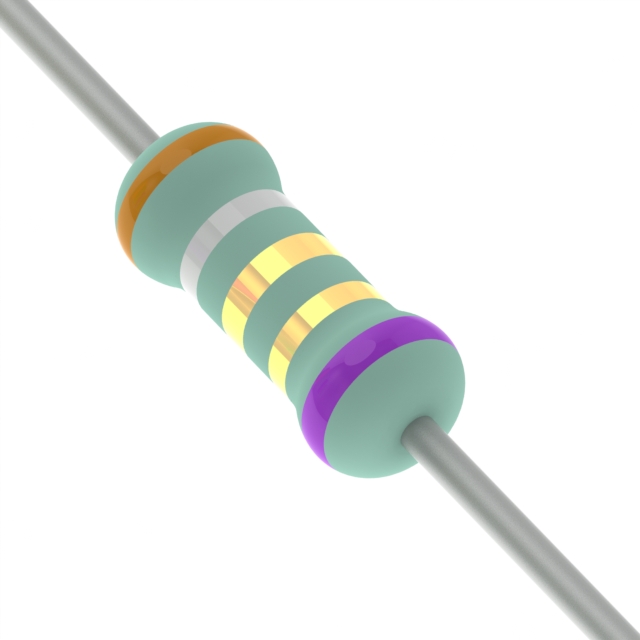

YAGEO/台湾国巨 通孔电阻 PNP300JR-73-3R9

PNP300JR-73-3R9概述


    产品简介


    通过孔电阻(Through-hole resistor)是一种广泛应用的电子元件,主要用于电路中的分压、限流和负载等任务。本技术手册涵盖两种型号:超小型P系列和高功率PNP V系列。这两种系列电阻均采用螺旋式设计,具有卓越的稳定性和可靠性。P系列提供1W到4W的不同功率选择,而PNP V系列则提供了更高的功率选项,从1W到7W不等。这些电阻适用于各种工业和消费电子产品,如电源管理、电机驱动、汽车电子、通信设备等。

    技术参数


    P系列
    - 尺寸(直径x高度)
    - PNP100: 6.3±0.5mm x 2.5±0.3mm x 28±2.0mm
    - PNP200: 9.0±0.5mm x 3.5±0.3mm x 26±2.0mm
    - PNP300: 11.5±1.0mm x 4.6±0.5mm x 35±2.0mm
    - PNP400: 15.5±1.0mm x 5.2±0.5mm x 33±2.0mm
    - 功率额定值:1W, 2W, 3W, 4W
    - 电阻范围
    - 精度±1%: 0.22Ω - 130Ω (PNP100), 0.1Ω - 820Ω (PNP200), 0.1Ω - 2.2KΩ (PNP300), 0.1Ω - 2.8KΩ (PNP400)
    - 精度±5%: 0.1Ω - 130Ω (PNP100), 0.1Ω - 820Ω (PNP200), 0.1Ω - 2.2KΩ (PNP300), 0.1Ω - 2.8KΩ (PNP400)
    - 温度系数:±100ppm/°C, ±300ppm/°C
    - 最大工作电压:根据功率和阻值计算(PxR),或见表中最高值
    - 操作温度范围:-40°C至+200°C
    - 绝缘电压:300V
    PNP V系列
    - 尺寸(直径x高度)
    - PNP1WV: 10±1.0mm x 4.3±0.5mm x 26±2.0mm
    - PNP3WV: 13±1.0mm x 5.5±0.5mm x 34±2.0mm
    - PNP4WV: 17.5±1.0mm x 6.2±0.5mm x 32±2.0mm
    - PNP5WV: 17±1.0mm x 7.5±0.5mm x 32±2.0mm
    - PNP7WV: 25±1.0mm x 7.5±0.5mm x 38±2.0mm
    - 功率额定值:1W, 3W, 4W, 5W, 7W
    - 电阻范围
    - 精度±1%: 0.1Ω - 1KΩ (PNP1WV), 0.1Ω - 2.8KΩ (PNP3WV), 0.1Ω - 4.3KΩ (PNP4WV), 0.1Ω - 8.2KΩ (PNP5WV), 0.1Ω - 10KΩ (PNP7WV)
    - 精度±5%: 0.047Ω - 1KΩ (PNP1WV), 0.047Ω - 2.8KΩ (PNP3WV), 0.047Ω - 4.3KΩ (PNP4WV), 0.047Ω - 8.2KΩ (PNP5WV), 0.1Ω - 10KΩ (PNP7WV)
    - 温度系数:±100ppm/°C, ±300ppm/°C
    - 最大工作电压:根据功率和阻值计算(PxR),或见表中最高值
    - 操作温度范围:-40°C至+200°C
    - 绝缘电压:300V

    产品特点和优势


    1. 高功率密度:这些电阻能够在较小的体积内提供较高的功率输出,适合空间受限的应用。
    2. 优异的温度稳定性:温度系数低,确保电阻在极端温度条件下的性能稳定。
    3. 高可靠性和耐久性:通过多项严格的环境测试,包括湿热稳定性测试、温度循环测试和偶然过载测试,证明了其在恶劣环境下的可靠性和耐久性。
    4. 火焰防护特性:符合UL-94V-0标准的多层涂层能够有效防止火灾,提高安全性。
    5. 易于焊接:良好的焊点可焊性,使得安装和维修更为方便。

    应用案例和使用建议


    应用案例
    1. 电源管理:用于电源模块中的限流和稳压。
    2. 电机驱动:用于控制电机的工作电流。
    3. 汽车电子:用于发动机控制系统和照明系统。
    4. 通信设备:用于信号处理和滤波电路。
    使用建议
    1. 功率降额:在高温环境下使用时,应注意根据温度降额曲线调整电阻的实际工作功率,以避免过热损坏。
    2. 散热设计:在高功率应用中,考虑使用散热片或其他散热措施,以保证电阻长期稳定运行。
    3. 电路布局:合理安排电路板上的元件位置,避免电阻和其他发热元件之间的热传递,减少局部过热风险。

    兼容性和支持


    这些电阻与其他标准电子元件具有良好的兼容性,可以轻松集成到各种电子设备中。制造商提供了详细的技术支持和售后服务,包括产品选型指导、应用技术支持以及故障排除服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致性能下降 | 根据温度降额曲线调整电阻实际工作功率,考虑使用散热措施。 |
    | 安装后焊点不良 | 确保焊接温度和时间正确,焊点应覆盖至少95%的表面。 |
    | 环境湿度过大导致性能不稳定 | 使用密封措施或选择具有更高湿热稳定性的型号。 |

    总结和推荐


    通过孔电阻P系列和PNP V系列以其高功率密度、优异的温度稳定性和可靠的性能,在多种应用场景中表现出色。这些电阻不仅适用于电源管理和电机驱动等传统领域,还广泛应用于汽车电子和通信设备等新兴市场。综上所述,强烈推荐这些产品用于需要高性能、高可靠性的电子设备中。

PNP300JR-73-3R9参数

参数
电阻值 3.9Ω
精度 ±5%
额定功率 3W
温度系数 -
长*宽*高 11.5mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 卷带包装

PNP300JR-73-3R9数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 PNP300JR-73-3R9 PNP300JR-73-3R9数据手册

PNP300JR-73-3R9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.0988 ¥ 0.819
6000+ $ 0.0889 ¥ 0.7371
10000+ $ 0.087 ¥ 0.7207
50000+ $ 0.0823 ¥ 0.6825
100000+ $ 0.0816 ¥ 0.6759
库存: 2000
起订量: 2000 增量: 0
交货地:
最小起订量为:2000
合计: ¥ 1638
