FMP200JR-52-820R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 820Ω ±5% 2W 通孔安装 9mm(长度)
供应商型号: N-FMP200JR-52-820R
供应商: 云汉优选
标准整包数: 1

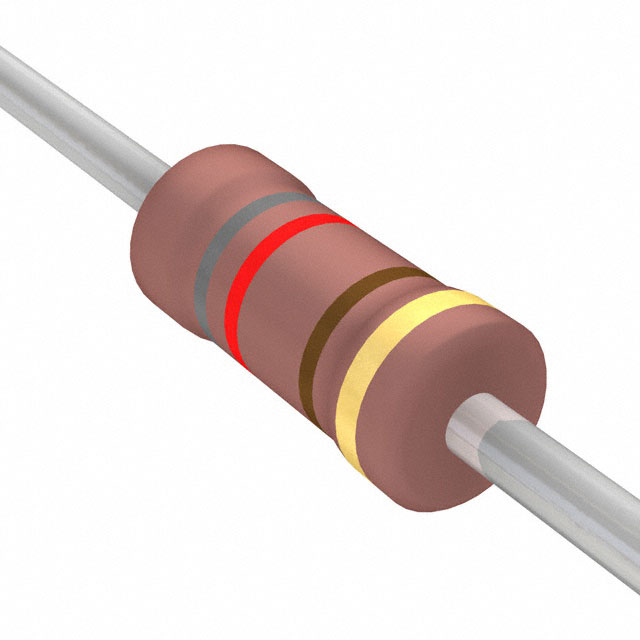

YAGEO/台湾国巨 通孔电阻 FMP200JR-52-820R

FMP200JR-52-820R概述


    产品简介


    通过孔式电阻器(Through-Hole Resistor)是一种常见的电子元器件,用于电路中的阻值控制。本手册将介绍金属薄膜高功率阻燃型电阻器FMP系列。这些电阻器采用真空溅射系统制造,通过在高纯度陶瓷基底上沉积多层混合金属合金和保护材料制成,具有良好的稳定性及耐热性。FMP系列适用于各种高要求的应用场景,例如电源、驱动系统和通讯设备。

    技术参数


    | 型号 | 尺寸(直径×高) | 额定功率 | 最大工作电压(V) | 最大过载电压(V) | 绝缘电压测试(V) | 电阻范围(Ω) | 工作温度范围(℃) | 温度系数(ppm/℃) |
    |
    | FMP-50 | 3.4±0.3×1.9±0.2 | 1/2W | 200 | 400 | 300 | 1Ω - 4.7MΩ | -55到+155 | ±100 |
    | FMP100 | 6.3±0.5×2.4±0.2 | 1W | 350 | 600 | 500 | 1Ω - 4.7MΩ | -55到+155 | ±100 |
    | FMP200 | 9.0±0.5×3.9±0.3 | 2W | 500 | 700 1Ω - 4.7MΩ | -55到+155 | ±100 |
    | FMP3WS | 11.5±1.0×4.5±0.5 | 3W | 750 | 1000 1Ω - 4.7MΩ | -55到+155 | ±100 |

    产品特点和优势


    1. 高性能金属薄膜技术:采用先进的真空溅射工艺,确保高精度的阻值和低温度系数,提高了可靠性和寿命。
    2. 阻燃特性:通过UL-94V-0和UL-1412认证,提供卓越的安全保障。
    3. 宽广的工作温度范围:可在极端环境下稳定工作,从-55°C至+155°C。
    4. 出色的耐热能力:在高温环境下,仍能保持稳定的性能。

    应用案例和使用建议


    FMP系列电阻器广泛应用于各种工业领域,如电源转换、驱动系统和通讯设备。它们尤其适合需要高性能和可靠性较高的场合。
    使用建议:
    - 在电路设计时,要确保额定负载不超过额定值,特别是当工作环境温度高于70°C时。
    - 对于高频应用,应注意温度系数的影响,并采取相应的散热措施。

    兼容性和支持


    FMP系列电阻器可以与大多数标准电路板设计兼容,适用于广泛的应用。厂家提供全面的技术支持和售后服务,确保客户在使用过程中得到有效的帮助。

    常见问题与解决方案


    1. 过载电流导致损坏
    - 解决方法:检查电路设计,确认最大工作电压和过载电压不超出产品规格,并在设计中加入适当的保护措施。
    2. 高温下阻值变化过大
    - 解决方法:确认工作环境温度不超过70°C,若超过则需进行适当的降额操作,按照手册中的降额曲线调整功率使用。

    总结和推荐


    FMP系列金属薄膜高功率电阻器以其出色的耐热性、阻燃特性和广泛的温度适应范围,在众多应用领域表现出色。特别是在高要求的工业环境中,该产品具有明显的优势和竞争力。因此,强烈推荐此产品用于对可靠性要求极高的应用场景。

FMP200JR-52-820R参数

参数
电阻值 820Ω
精度 ±5%
额定功率 2W
温度系数 -
长*宽*高 9mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

FMP200JR-52-820R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP200JR-52-820R FMP200JR-52-820R数据手册

FMP200JR-52-820R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.0445 ¥ 0.3784
7000+ $ 0.0422 ¥ 0.359
库存: 20000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 1135.2
直接购买
加入购物车
