RSF2WSJR-52-1K1

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 1.1KΩ ±5% 2W ±300ppm/℃ 通孔安装 11.5mm(长度)
供应商型号: ZT-RSF2WSJR-52-1K1
供应商: 海外现货
标准整包数: 1

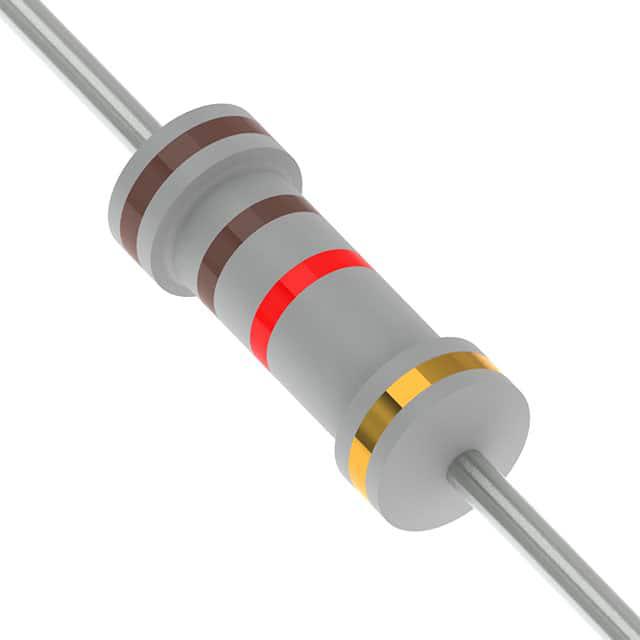

YAGEO/台湾国巨 通孔电阻 RSF2WSJR-52-1K1

RSF2WSJR-52-1K1概述

    金属氧化膜防爆电阻技术手册

    产品简介


    金属氧化膜防爆电阻(RSF系列)是一款高性能的通孔电阻,适用于需要稳定性和均匀特性的应用场合。这些电阻提供多种功率等级选择,且具有防爆和高可靠性设计。它们广泛应用于电力系统、通信设备、工业自动化控制及医疗设备等领域。

    技术参数


    - 尺寸
    - 正常型(如RSF-25、RSF-50)
    - 直径(øDH):6.3±0.5mm至24.5±1.0mm
    - 长度(L):28±2.0mm至38±2.0mm
    - 高度(H):2.4±0.2mm至8.5±1.0mm
    - 微型型(如RSF50S、RSF1WS)
    - 直径(øDH):9.0±0.5mm至17.5±1.0mm
    - 长度(L):26±2.0mm至35±2.0mm
    - 高度(H):3.3±0.3mm至6.5±1.0mm
    - 电气特性
    - 功率等级:1/4W, 1/2W, 1W, 2W, 3W, 5W
    - 阻值范围:1Ω 至 1MΩ
    - 阻值公差:±2%, ±5%
    - 温度系数:±300ppm/°C
    - 环境条件
    - 工作温度范围:-55°C 至 +155°C
    - 绝缘电压测试:最高绝缘电压根据阻值而定
    - 防火特性:符合UL-94V-0标准

    产品特点和优势


    - 稳定性高:阻值变化小,温度系数低。
    - 抗过载能力强:符合UL-1412标准的过载测试。
    - 高耐热性:可在高温环境下长期稳定运行。
    - 防爆设计:通过多层防爆涂层实现。
    - 宽广的工作温度范围:适用环境多样。

    应用案例和使用建议


    - 电力系统:用于电压调节、稳压电源等应用。建议在高湿度环境下使用时增加外部防护措施。
    - 通信设备:应用于通讯基站和终端设备的电源模块。建议采用适当的散热设计。
    - 工业自动化:在工业控制电路中使用时,应注意负载情况,避免过载。
    - 医疗设备:确保符合相关医疗设备的电气安全标准。建议在设计时考虑冗余保护措施。

    兼容性和支持


    - 与其他电子元件和设备兼容性良好。
    - 厂商提供详尽的技术支持,包括产品安装、调试和售后维修服务。

    常见问题与解决方案


    - 问题一:阻值漂移过大
    - 解决办法:检查周围环境温度是否超过规定范围,必要时进行调整或更换。
    - 问题二:无法正常工作
    - 解决办法:检查电路连接是否正确,确认输入电压是否在额定范围内。
    - 问题三:出现烧毁现象
    - 解决办法:检查是否存在过载情况,确保使用正确的功率等级。

    总结和推荐


    金属氧化膜防爆电阻RSF系列因其出色的稳定性和高可靠性,在多个应用领域中表现出色。尽管价格较高,但其优秀的性能和持久的使用寿命使其成为许多高端应用的理想选择。综合考虑,强烈推荐使用本系列产品,尤其是对电气性能要求较高的应用场景。

RSF2WSJR-52-1K1参数

参数
电阻值 1.1KΩ
精度 ±5%
额定功率 2W
温度系数 ±300ppm/℃
长*宽*高 11.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

RSF2WSJR-52-1K1数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 RSF2WSJR-52-1K1 RSF2WSJR-52-1K1数据手册

RSF2WSJR-52-1K1封装设计

查看详情并下载
Symbol
Footprint
3D Model
