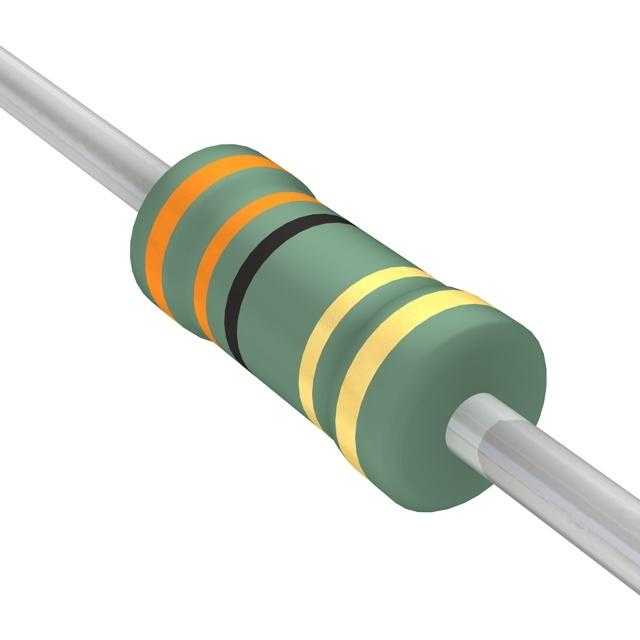

PNP100JR-52-33R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 33Ω ±5% 1W 通孔安装 6.3mm(长度)
供应商型号: ZT-PNP100JR-52-33R
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 PNP100JR-52-33R

PNP100JR-52-33R概述


    产品简介


    通过孔式电阻是一种广泛应用于各种电路设计中的关键电子元器件。它采用单层绕线的方式将电阻丝缠绕在一个陶瓷芯上,两端用焊锡铜线连接到帽盖上。每个电阻元件被多层绿色火焰阻燃漆涂层覆盖,确保了高功率和紧凑型的设计。这种类型的电阻器主要分为PNP系列和PNP V系列,适用于广泛的工业和消费电子产品中,例如电源转换、温度传感和电机控制等领域。

    技术参数


    | 产品型号 | 电阻范围(±1%) | 电阻范围(±5%) | 功率等级 | 工作温度范围 | 电容温度系数 | 最大工作电压 |

    | PNP100 | 0.22Ω - 130Ω | 0.1Ω - 130Ω | 1W | -40°C至+200°C | ±100ppm/°C | 300V |
    | PNP200 | 0.1Ω - 820Ω | 0.1Ω - 820Ω | 2W | -40°C至+200°C | ±300ppm/°C | 300V |
    | PNP300 | 0.1Ω - 2.2KΩ | 0.1Ω - 2.2KΩ | 3W | -40°C至+200°C | ±100ppm/°C | 300V |
    | PNP400 | 0.1Ω - 2.8KΩ | 0.1Ω - 2.8KΩ | 4W | -40°C至+200°C | ±300ppm/°C | 300V |

    产品特点和优势


    1. 高效能:PNP系列和PNP V系列电阻均具有较高的功率等级,能够在紧凑的空间内实现大功率应用。
    2. 高精度:电阻值的精确度可达到±1%或±5%,保证了电路中的稳定性和可靠性。
    3. 耐高温:工作温度范围广泛,可适应-40°C至+200°C的工作环境。
    4. 火焰阻燃:通过UL-94V-0和UL-1412认证,确保了在高温和异常条件下的安全性能。
    5. 长寿命:出色的环境性能,包括抗湿热、温度循环和焊接热冲击测试。

    应用案例和使用建议


    PNP系列和PNP V系列电阻常用于需要高功率密度和可靠性的场合,如电源管理、逆变器和汽车电子系统。具体应用包括:
    - 电源转换:这些电阻能够承受高电流和高电压的冲击,适合用于高频开关电源。
    - 温度传感:在温度传感器中,电阻温度系数可以用来监测温度变化。
    - 电机控制:在电机控制系统中,它们可以用于调节电流和电压,以确保电机平稳运行。
    使用建议:
    - 在选择合适的电阻时,需考虑其额定功率和电阻值,以避免过载导致的损坏。
    - 确保使用符合环境标准的焊接技术,防止热应力对电阻造成损伤。
    - 在高温环境下使用时,需遵循规定的降额曲线,确保电阻的长期稳定运行。

    兼容性和支持


    PNP系列和PNP V系列电阻适用于标准的PCB安装,与多种电路板和连接器兼容。制造商提供了详细的技术支持文档和售后服务,以帮助用户更好地理解和使用这些产品。此外,特殊电阻值可根据客户需求定制。

    常见问题与解决方案


    1. 问题:电阻在高电流下迅速烧毁
    - 解决方案:检查负载情况,确保不超过最大工作电压和功率等级,如有必要,选择更高功率等级的电阻。

    2. 问题:电阻值漂移
    - 解决方案:检查环境温度和湿度,确保符合产品手册中的规定范围。如果在极端环境中使用,建议选择更稳定的电阻类型。
    3. 问题:焊接后电阻外观损坏
    - 解决方案:确保焊接工艺符合标准,采用适当的温度和时间设置。使用超声波清洗工具清洁焊接区域,以去除残留物。

    总结和推荐


    PNP系列和PNP V系列电阻凭借其高效的功率处理能力、高精度和卓越的环境耐受性,在众多应用中表现出色。无论是在极端环境下的工业应用还是在高性能消费电子产品中,这些电阻都能提供可靠的性能。强烈推荐用户在高功率需求和高可靠性要求的应用中选用这些产品。

PNP100JR-52-33R参数

参数
电阻值 33Ω
精度 ±5%
额定功率 1W
温度系数 -
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售

PNP100JR-52-33R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 PNP100JR-52-33R PNP100JR-52-33R数据手册

PNP100JR-52-33R封装设计

查看详情并下载
Symbol
Footprint
3D Model
