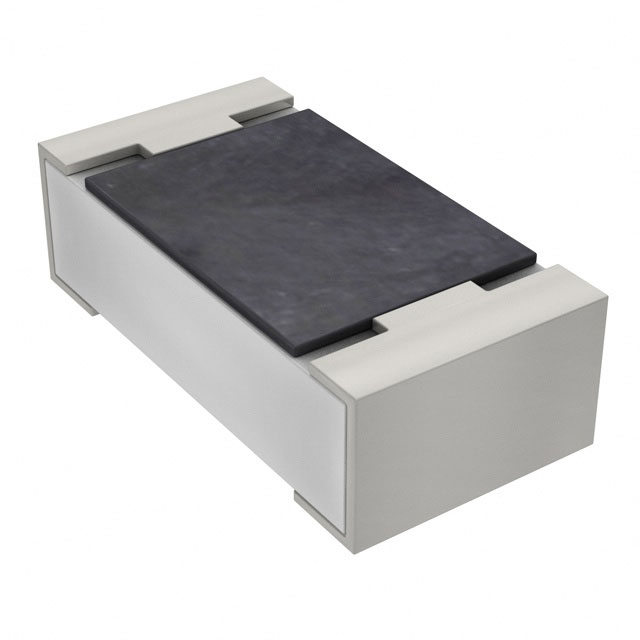

RT0603BRD07143RL

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 143Ω ±0.1% 100mW ±25ppm/℃ 0603 贴片安装 1.6mm*800μm*550μm
供应商型号: YAG1528TR-ND
供应商: Digi-Key
标准整包数: 5000
YAGEO/台湾国巨 贴片电阻 RT0603BRD07143RL

RT0603BRD07143RL概述

    # 高精度高稳定性薄膜贴片电阻——RT系列

    产品简介


    高精度高稳定性薄膜贴片电阻(RT系列) 是一种采用先进的薄膜工艺制造的电子元器件,适用于高精度要求的应用场合。这种电阻具有广泛的尺寸选择(0201到2512),可以满足不同电子设计的需求。其主要功能是提供精确且稳定的电阻值,广泛应用于转换器、打印设备、服务器主板、电信和消费电子等领域。

    技术参数


    主要技术规格
    - 阻值范围:0.01Ω至1MΩ
    - 温度系数(TCR):5至50 ppm/°C
    - 封装尺寸:0201, 0402, 0603, 0805, 1206, 1210, 2010, 2512
    - 额定功率:
    - RT0201: 1/20W
    - RT0402: 1/16W
    - RT0603: 1/10W
    - RT0805: 1/8W
    - RT1206: 1/4W
    - RT1210: 1/4W
    - RT2010: 1/2W
    - RT2512: 3/4W, 1W
    - 工作电压:最高可达500V(视具体型号而定)
    - 最大过载电压:最高可达400V(视具体型号而定)
    - 绝缘电阻:≥10 GΩ
    - 工作温度范围:-55°C至+155°C(视具体型号而定)
    工作环境
    这些电阻能够在广泛的温度范围内正常工作,并且具有很高的可靠性和稳定性。它们还符合RoHS标准,适合环保要求高的应用场合。

    产品特点和优势


    1. 高精度:阻值精度可达到0.01%,非常适合对电阻值精度要求极高的应用场景。
    2. 高稳定性:温度系数低,确保在不同的工作条件下电阻值保持稳定。
    3. 环保材料:使用无卤素环氧树脂,减少环境危害。
    4. 节省空间:紧凑的设计可以有效节省印刷电路板(PCB)的空间。
    5. 兼容性强:与多种设备和其他电子元器件高度兼容。

    应用案例和使用建议


    应用案例
    - 打印机设备:为打印机提供精准的电流控制。
    - 服务器主板:确保服务器主板的正常运行,特别是在高负荷状态下。
    - 电信设备:在通信设备中提供稳定的电阻值,确保信号传输的准确性。
    使用建议
    在使用这些电阻时,需要特别注意以下几个方面:
    - 环境温度:确保工作环境温度在规定的范围内,以避免因温度过高或过低而导致的精度偏差。
    - 正确选型:根据实际应用需求选择合适的尺寸和阻值。
    - 保护措施:适当增加过载保护,防止过电压造成的损坏。

    兼容性和支持


    这些电阻与多种设备和其他电子元器件高度兼容,如服务器、打印机、电信设备等。制造商提供了详尽的技术文档和支持,确保客户能够顺利使用并获得最佳效果。

    常见问题与解决方案


    问题一:如何计算电阻的实际值?
    解答:使用制造商提供的公式计算电阻的实际值。对于常见的型号,可以直接查找电阻规则表。
    问题二:如何正确存储这些电阻?
    解答:应将这些电阻存放在干燥、通风良好的地方,避免暴露在潮湿环境中,以防受潮影响性能。

    总结和推荐


    综合评估:这款高精度高稳定性薄膜贴片电阻具有非常高的阻值精度和稳定性,适合于各种高精度应用。此外,它还具备环保、节省空间等优势,使得其在市场上具有很强的竞争优势。
    推荐:强烈推荐使用这款电阻。无论是在打印机、服务器还是电信设备中,都能显著提升系统性能和可靠性。

RT0603BRD07143RL参数

参数
电阻值 143Ω
精度 ±0.1%
额定功率 100mW
温度系数 ±25ppm/℃
长*宽*高 1.6mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RT0603BRD07143RL数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 RT0603BRD07143RL RT0603BRD07143RL数据手册

RT0603BRD07143RL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0382 ¥ 0.3196
10000+ $ 0.0339 ¥ 0.2841
库存: 10000
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 1598
直接购买
加入购物车
