首页  >  产品百科  >  561KD07

561KD07

产品分类: 压敏电阻
厂牌: YAGEO/台湾国巨
产品描述: 560V 1 504V 616V 460V 350V 90pF@1kHz 通孔安装
供应商型号: 603-561KD07
供应商: Mouser
标准整包数: 1

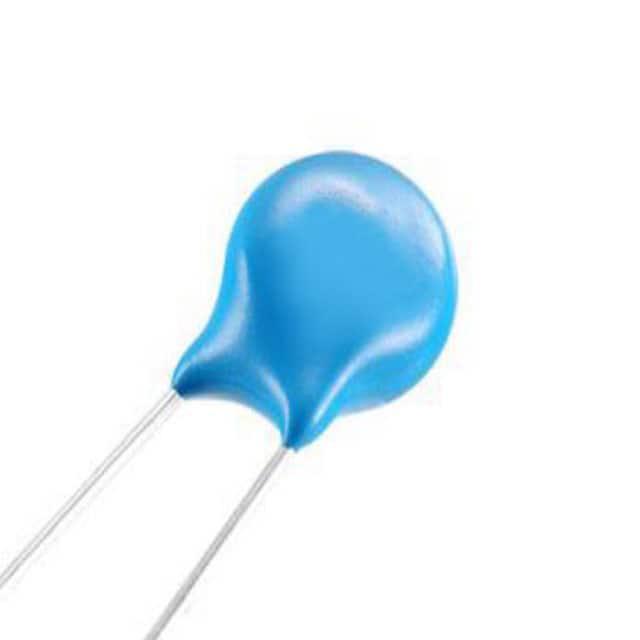

YAGEO/台湾国巨 压敏电阻 561KD07

561KD07概述

    金属氧化物压敏电阻(MOV)技术手册

    产品简介


    金属氧化物压敏电阻(MOV)是一种用于电路保护的电子元件,特别适用于需要保护敏感电子设备免受瞬态电压冲击的应用场景。07D系列金属氧化物压敏电阻通过了RoHS合规认证,不含卤素,为各类电子设备提供了可靠的安全保障。这些器件广泛应用于各种消费电子、工业电子以及家用电器等领域,确保了高可靠性的半导体保护效果。

    技术参数


    - 操作电压范围:18V到820V
    - 响应时间:快速响应瞬态过电压
    - 能量吸收能力:高达1355J(820KD07型号)
    - 钳位比:低且无续流电流
    - 安全认证:UL、CSA、VDE
    - 操作温度:-40°C至+105°C
    - 存储温度:-40°C至+125°C
    具体型号的电气特性见下表:
    | 型号 | 最大允许电压 (VAC) | 压敏电压 (VDC) | 最大钳位电压 (VC) (V) | 脉冲电流 (IP) (A) | 最大能量吸收 (J) |
    |
    | 180KD07 | 11 | 18 | 2.5 | 36 | 0.9 |
    | 220KD07 | 14 | 22 | 2.5 | 43 | 1.1 |
    | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    1. 宽工作电压范围:从18V到820V,覆盖了广泛的电压应用。
    2. 快速响应:能够迅速响应瞬态过电压,保护敏感设备。
    3. 高能量吸收能力:最大能量吸收可达1355J(820KD07型号),确保可靠的工作性能。
    4. 低钳位比和无续流电流:减少电压峰值,提高系统的稳定性。
    5. 多重安全认证:通过UL、CSA、VDE认证,符合国际标准。

    应用案例和使用建议


    07D系列金属氧化物压敏电阻常用于以下几个方面:
    1. 半导体保护:保护晶体管、二极管、IC、晶闸管或双向晶闸管等半导体元件。
    2. 防雷击:在消费电子产品、工业电子产品、家用电器等设备中提供防雷击保护。
    3. 气体和石油器具保护:确保安全运行。
    使用建议:
    - 在安装时,应注意避免安装在高温或潮湿环境中,以延长使用寿命。
    - 在选择型号时,应根据系统的工作电压选择合适的压敏电压,以确保最佳保护效果。

    兼容性和支持


    - 兼容性:可以与其他符合标准的电子元器件配合使用,提供良好的兼容性。
    - 支持:厂家提供了详尽的技术文档和支持服务,包括详细的测试报告和用户手册。

    常见问题与解决方案


    1. 问题:如何判断压敏电阻是否损坏?
    - 解决方案:检查压敏电阻的钳位电压,如果变化较大,则可能已损坏。
    2. 问题:如何选择正确的型号?
    - 解决方案:根据系统的额定电压和所需的最大能量吸收量选择合适型号。
    3. 问题:压敏电阻的最大允许电压是多少?
    - 解决方案:查阅技术手册中的电气特性表格,根据不同的型号确认最大允许电压。

    总结和推荐


    07D系列金属氧化物压敏电阻凭借其宽广的工作电压范围、快速响应能力和高可靠性,在电路保护领域具有显著的优势。无论是消费电子还是工业电子,都能提供出色的保护效果。强烈推荐在各类电子设备中采用此系列产品,以确保系统的稳定性和安全性。

561KD07参数

参数
压敏电压 560V
电路数 1
最大直流电压 460V
最大交流电压 350V
最大压敏电压 616V
不同频率时的电容 90pF@1kHz
最小压敏电压 504V
能量 -
浪涌电流 -
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

561KD07数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 压敏电阻 YAGEO/台湾国巨 561KD07 561KD07数据手册

561KD07封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3565 ¥ 3.0124
10+ $ 0.1714 ¥ 1.4479
100+ $ 0.153 ¥ 1.2924
250+ $ 0.121 ¥ 1.0225
500+ $ 0.1056 ¥ 0.8923
1000+ $ 0.0814 ¥ 0.6878
2000+ $ 0.0691 ¥ 0.5841
5000+ $ 0.0562 ¥ 0.4746
10000+ $ 0.0518 ¥ 0.438
库存: 2071
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.01
