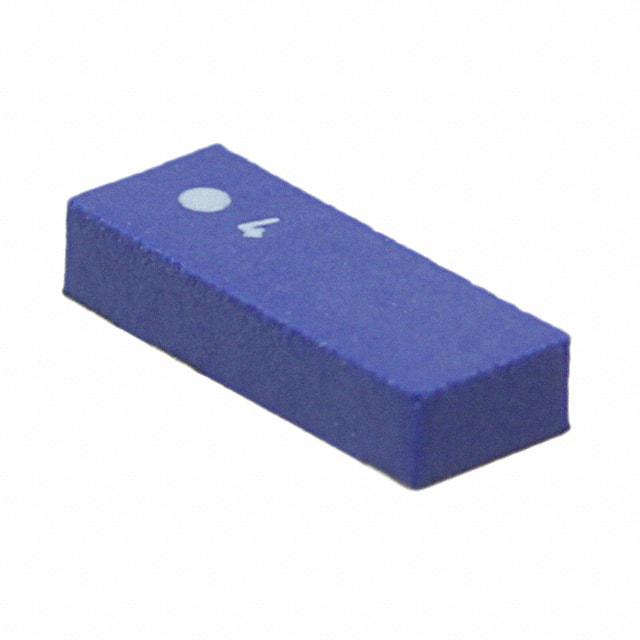

ANT5320LL24R2455A

产品分类: 天线
厂牌: YAGEO/台湾国巨
产品描述: 2.17dB,3.51dB 1W 50Ω 2.4GHz,5GHz 150MHz,900MHz 焊接安装,贴片安装 5.3mm*2mm*1.15mm
供应商型号: ANT5320LL24R2455A
供应商: 国内现货
标准整包数: 2000
YAGEO/台湾国巨 天线 ANT5320LL24R2455A

ANT5320LL24R2455A概述

    # Ceramic Chip Antenna ANT5320LL24R2455A 技术手册解读

    1. 产品简介


    基本介绍
    Ceramic Chip Antenna ANT5320LL24R2455A 是一款由YAGEO公司设计制造的陶瓷芯片天线,主要用于2.4GHz和5GHz频段的应用。该产品结合了紧凑的尺寸、全向辐射模式以及双频段设计,使其在无线通信领域具备广泛的应用潜力。
    主要功能
    - 双频段支持:同时覆盖2.4GHz和5GHz频段,适合WiFi设备和ISM(工业、科学、医疗)设备。
    - 自动化安装:支持卷带式自动贴装工艺,便于大规模生产。
    应用领域
    - 智能家居设备
    - 物联网(IoT)终端
    - 便携式无线通信设备
    - 工业无线传感器网络

    2. 技术参数


    以下是ANT5320LL24R2455A的技术规格:
    | 参数 | 描述 |

    | 中心频率 | 2.45GHz 和 5GHz |
    | 带宽 | 120MHz (2.4GHz),900MHz (5GHz) |
    | 返回损耗 | ≥10dB |
    | 极化方式 | 线性 |
    | 方向性 | 全向 |
    | 峰值增益 | 2.17dBi (2.4GHz), 3.51dBi (5GHz) |
    | 输入阻抗 | 50Ω |
    | 最大功率 | 1W |
    | 工作温度范围 | -40°C 至 105°C |
    | 焊接耐热性 | 260°C, 10秒 |

    3. 产品特点和优势


    独特功能与优势
    - 紧凑尺寸:5.3×2.0mm的设计使其非常适合空间受限的应用场景。
    - 双频段设计:支持2.4GHz和5GHz两个主流频段,满足多种无线通信需求。
    - 兼容性强:支持回流焊工艺,易于集成到现代电子产品中。
    - 环保材料:采用无铅端子,符合RoHS标准。
    这些特性使ANT5320LL24R2455A在市场上具有较高的竞争力,尤其是在高密度和高性能要求的无线通信设备中表现出色。

    4. 应用案例和使用建议


    应用场景
    - 家庭路由器:用于提供稳定的2.4GHz和5GHz信号覆盖。
    - 可穿戴设备:小巧的外形设计适合穿戴式设备的需求。
    - 工业级无线传感器:能够在恶劣环境中稳定工作。
    使用建议
    - 布局优化:为获得最佳性能,在PCB布局时需确保天线周围没有金属屏蔽或干扰源。
    - 匹配电路设计:根据具体应用需求调整馈电点和接地层的设计以达到最佳匹配效果。

    5. 兼容性和支持


    兼容性
    ANT5320LL24R2455A可以与其他主流无线模块和芯片组无缝配合,如Wi-Fi模组、蓝牙模块等。
    厂商支持
    YAGEO提供详尽的产品文档和技术支持,包括参考设计和测试报告,帮助客户快速完成产品开发和验证过程。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 返回损耗不符合要求 | 检查焊点质量并重新进行回流焊 |
    | 天线性能不稳定 | 调整PCB布局并优化匹配电路 |
    | 馈电点无法正常工作 | 检查焊接位置是否正确 |

    7. 总结和推荐


    综合评估
    ANT5320LL24R2455A以其紧凑的尺寸、优秀的电气性能和广泛的适用性成为市场上的一款优秀产品。它不仅满足了2.4GHz和5GHz频段的多样化需求,还通过双频段设计和自动化生产提高了产品的市场竞争力。
    推荐结论
    我们强烈推荐此产品用于需要高性能、高可靠性的无线通信应用场合。无论是家庭、工业还是消费类电子产品,ANT5320LL24R2455A都是一个值得信赖的选择。

    以上是对ANT5320LL24R2455A陶瓷芯片天线的技术手册深度解读,希望能为您提供有价值的参考!

ANT5320LL24R2455A参数

参数
典型天线增益 2.17dB,3.51dB
最大电压驻波比 -
带宽 150MHz,900MHz
阻抗 50Ω
额定功率 1W
天线类型 -
中心频率 2.4GHz,5GHz
支持协议 -
长*宽*高 5.3mm*2mm*1.15mm
安装方式 焊接安装,贴片安装
零件状态 在售
包装方式 卷带包装

ANT5320LL24R2455A数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 天线 YAGEO/台湾国巨 ANT5320LL24R2455A ANT5320LL24R2455A数据手册
