首页  >  产品百科  >  PE0805FRM470R1L

PE0805FRM470R1L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 100mΩ ±1% 500mW ±75ppm/℃ 0805 贴片安装 2.03mm*1.27mm*650μm
供应商型号: 13-PE0805FRM470R1LTR-ND
供应商: Digi-Key
标准整包数: 1

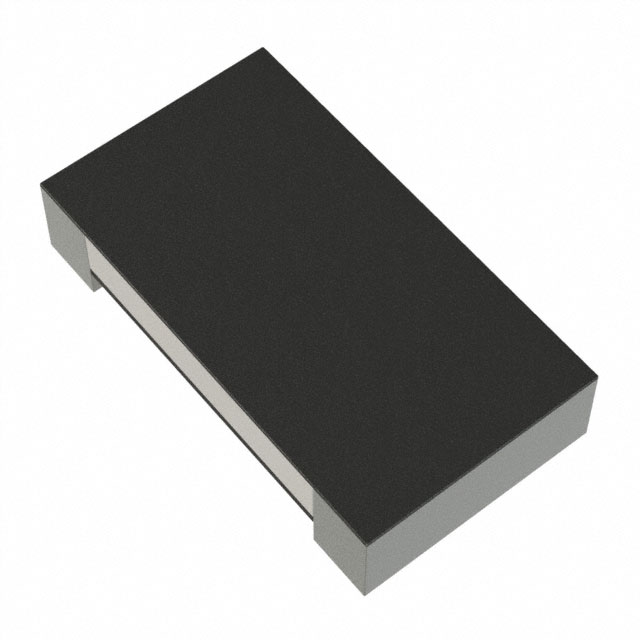

YAGEO/台湾国巨 贴片电阻 PE0805FRM470R1L

PE0805FRM470R1L概述


    产品简介


    电子元器件:PEL系列电流传感器
    PEL系列电流传感器是一种适用于汽车和其他工业应用的低温度系数电阻(Low TCR)产品。这些传感器主要用于电流检测,具有高精度和稳定的性能。其主要特点包括:
    - 适用于消费类电子产品、计算机、电信/数据通信、工业电源、汽车及替代能源等领域。
    - 产品尺寸多样,包括0201、0402、0603、0805、1206、2010和2512等多种封装尺寸。

    技术参数


    | 参数 | 描述 |

    | 尺寸 | 0201/0402/0603/0805/1206/2010/2512 |
    | 容差 | ±0.1% (仅限0805, >50mΩ) |
    ±0.5% (≥10mΩ) |
    ±1% |
    ±5% |
    | 温度系数 | ±50 ppm/°C |
    ±75 ppm/°C |
    ±100 ppm/°C |
    ±350 ppm/°C |
    | 额定功率 | 0201: 1/20W
    0402: 1/16W
    0603: 1/10W
    0805: 1/8W
    1206: 1/4W
    2010: 1/2W
    2512: 1W |
    | 额定电压 | 根据公式 V = √(P R) 确定 |
    | 工作温度范围 | PE0201到PE0402: -55°C到+125°C
    PE0603到PE2512: -55°C到+170°C |

    产品特点和优势


    PEL系列电流传感器具有以下独特功能和优势:
    - 符合AEC-Q200标准,适合汽车应用。
    - 采用无卤素环氧树脂封装,减少环境污染。
    - RoHS合规,无有害物质。
    - 采用金属薄膜陶瓷基板制造,确保高可靠性和长期稳定性。
    - 低电阻值设计,特别适用于电流检测。

    应用案例和使用建议


    PEL系列电流传感器广泛应用于多种场景,例如:
    - 消费类电子产品中的电池充电电路。
    - 计算机电源管理。
    - 工业和电源供应系统。
    - 汽车电子控制系统。
    - 替代能源系统。
    使用建议:
    - 在选择电阻器时,根据具体应用场景和需求选择合适的尺寸和阻值。
    - 确保工作环境温度在规定的范围内,以保证传感器的稳定性和可靠性。
    - 在进行焊接和组装时,参考推荐的焊接工艺,避免损坏。

    兼容性和支持


    PEL系列电流传感器可与其他常见的电子元件兼容,易于集成到现有系统中。厂商提供全面的技术支持和维护服务,如有任何问题,可联系销售办公室、分销商和地区代表获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中出现虚焊 | 确保焊接温度和时间符合要求,使用合适的焊接材料。 |
    | 使用过程中性能下降 | 检查工作环境是否超出规定温度范围,及时调整使用条件。 |
    | 阻值漂移 | 更换符合要求的高温电阻,检查并调整焊接工艺。 |

    总结和推荐


    PEL系列电流传感器是一款高性能、高可靠性的电流检测元件,特别适用于汽车和工业应用。其高精度、低温度系数和多种尺寸选择使其成为市场上极具竞争力的产品。无论是工业控制还是替代能源系统,该系列传感器都表现出色。因此,强烈推荐使用PEL系列电流传感器,以满足各种高要求的应用场景。

PE0805FRM470R1L参数

参数
电阻值 100mΩ
精度 ±1%
额定功率 500mW
温度系数 ±75ppm/℃
长*宽*高 2.03mm*1.27mm*650μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PE0805FRM470R1L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 PE0805FRM470R1L PE0805FRM470R1L数据手册

PE0805FRM470R1L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.1298 ¥ 1.0864
10000+ $ 0.1208 ¥ 1.011
25000+ $ 0.1109 ¥ 0.9284
35000+ $ 0.1078 ¥ 0.9023
50000+ $ 0.1048 ¥ 0.8768
库存: 5000
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 5432
直接购买
加入购物车
