AA0805FR-07499KL

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 499KΩ ±1% 125mW ±150ppm/℃ 0805 贴片安装 2mm*1.25mm*600μm
供应商型号: ZT-AA0805FR-07499KL
供应商: 海外现货
标准整包数: 1

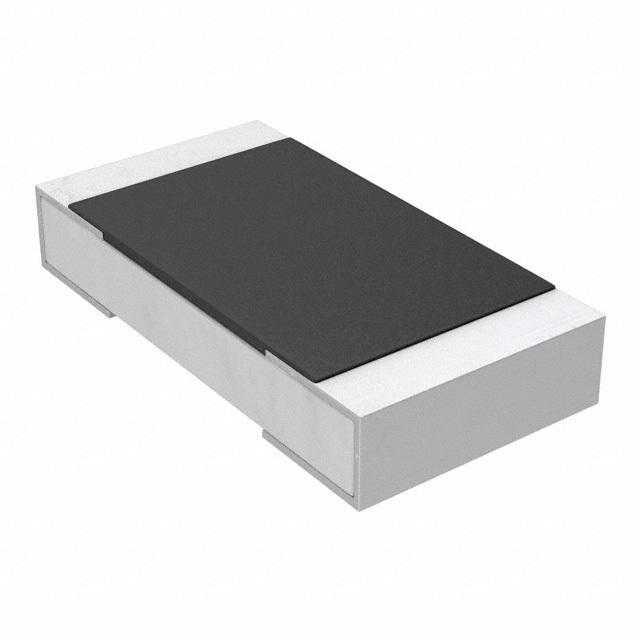

YAGEO/台湾国巨 贴片电阻 AA0805FR-07499KL

AA0805FR-07499KL概述

    # Anti-Sulfurated Automotive Grade Chip Resistors: AA Series

    产品简介


    基本介绍
    AA系列抗硫化薄膜芯片电阻是一种专为汽车电子设计的高性能产品。该系列产品具有多种尺寸(0201到2512)和阻值范围(1Ω至10MΩ),支持±5%、±1%和±0.5%的精度选项。这些电阻通过先进的厚膜工艺制造,具有优异的抗硫性能,能够在恶劣环境中保持稳定工作。广泛应用于汽车电子控制单元(如发动机控制系统、车身控制模块)、安全设备以及其他需要高可靠性电子元件的领域。
    主要功能
    1. 抗硫化性能:特别针对含硫环境设计,确保长期稳定性。
    2. 高可靠性:通过AEC-Q200认证,符合严格的质量标准。
    3. 环境友好:无铅、无卤素设计,符合RoHS要求。

    技术参数


    以下是AA系列芯片电阻的技术规格汇总:
    | 参数 | 规格 |

    | 尺寸 | 0201至2512 |
    | 阻值范围 | 1Ω至10MΩ |
    | 精度 | ±5%,±1%,±0.5% |
    | 最大工作电压 | 200V至500V |
    | 最大过载电压 | 500V |
    | 额定功率 | 0.05W至1W |
    | 温度系数 | ±100ppm/°C至±200ppm/°C |
    | 工作温度范围 | -55°C至+155°C |
    支持的电气特性
    - 温度系数:±100ppm/°C至±200ppm/°C
    - 短时过载能力:2.5倍额定电压或最大过载电压,持续5秒
    - 湿热测试:在85°C/85%RH条件下,连续运行1000小时后性能变化小于±3%
    工作环境
    - 温度范围:-55°C至+155°C
    - 湿度:高达85%RH
    - 兼容无铅焊接工艺(260±5°C)

    产品特点和优势


    独特功能
    1. 抗硫化性能:能有效抵抗含硫大气环境对电阻的腐蚀,延长使用寿命。
    2. 高可靠性:通过AEC-Q200认证,确保满足汽车电子行业严格的质量标准。
    3. 环保设计:无铅、无卤素环氧树脂材料,符合RoHS规范,减少环境污染。
    市场竞争力
    AA系列芯片电阻以其卓越的抗硫性能和高可靠性,成为汽车电子领域的理想选择。其小巧紧凑的设计使得它非常适合空间受限的应用场合,同时高精度和宽泛的工作温度范围进一步提升了其市场竞争力。

    应用案例和使用建议


    应用场景
    - 汽车发动机控制单元(ECU):提供精确稳定的电流调节。
    - 车身控制模块(BCM):实现复杂电路中的信号传输。
    - 安全系统:如防抱死制动系统(ABS),保证快速响应。
    使用建议
    1. 在高湿度环境下使用时,建议增加额外的防护措施以防止湿气侵入。
    2. 为了优化性能,在高温条件下可以适当降低负载电流。
    3. 定期进行绝缘电阻和接触电阻检测,确保长期稳定性。

    兼容性和支持


    兼容性
    AA系列芯片电阻与其他主流品牌的产品具有良好的互换性,可轻松替代现有设计中的同类产品。此外,其无铅焊接兼容性也使其能够无缝集成到现代电子产品生产流程中。
    厂商支持
    Yageo提供全面的技术支持和售后服务,包括样品供应、定制化解决方案和技术培训。客户可以通过官方网站获取最新的产品文档和技术资料。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 长时间使用后出现漂移现象 | 确保安装位置远离强电磁干扰区域 |
    | 短路故障 | 检查电路连接是否正确,必要时更换保险丝 |
    | 性能不稳定 | 更换同型号但批次不同的产品重新测试 |

    总结和推荐


    综合评估
    AA系列抗硫化汽车级芯片电阻凭借其出色的抗硫性能、高可靠性和环境友好特性,在汽车电子领域展现出强大的竞争力。无论是在极端温度条件还是复杂工作环境中,这些电阻都能表现出色。
    推荐结论
    鉴于AA系列芯片电阻的优异表现及其广泛的应用场景,我们强烈推荐将其作为汽车电子和其他高要求电子设备的理想选择。对于需要高度可靠性和长期稳定性的应用,AA系列无疑是最佳解决方案之一。

AA0805FR-07499KL参数

参数
电阻值 499KΩ
精度 ±1%
额定功率 125mW
温度系数 ±150ppm/℃
长*宽*高 2mm*1.25mm*600μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

AA0805FR-07499KL数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 AA0805FR-07499KL AA0805FR-07499KL数据手册

AA0805FR-07499KL封装设计

查看详情并下载
Symbol
Footprint
3D Model
