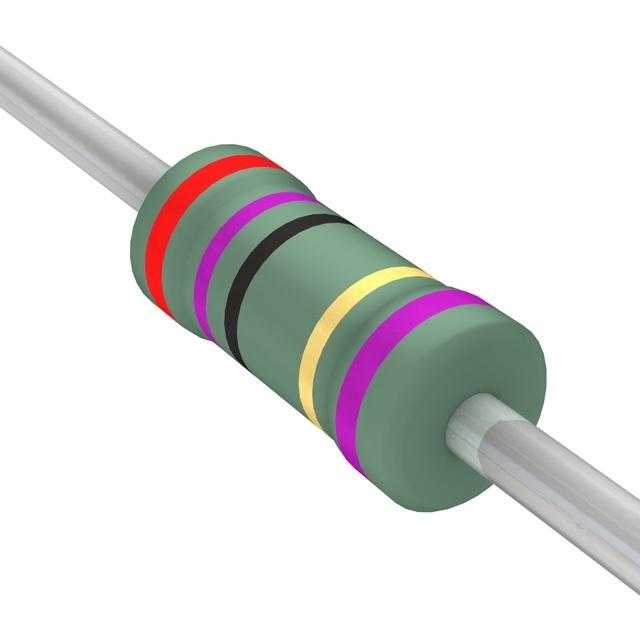

PNP3WVJR-73-27R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 27Ω ±5% 3W 导线安装 13mm(长度)
供应商型号: ZT-PNP3WVJR-73-27R
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 PNP3WVJR-73-27R

PNP3WVJR-73-27R概述


    产品简介


    通过孔电阻器(Through-Hole Resistor)是一种常见的电子元件,广泛应用于各种电路设计中。这类电阻器通常由一个电阻线绕在一个陶瓷棒上,两端焊接有电解铜连接线,并且通过多层绿色阻燃涂料进行保护。本文将详细介绍PNP系列和PNP V系列电阻器的产品特性和应用。

    技术参数


    PNP系列
    - 尺寸(mm):直径(ø) x 高度(H)
    - PNP100: ø 6.3 ± 0.5, H 2.5 ± 0.3, 长度 28 ± 2.0
    - PNP200: ø 9.0 ± 0.5, H 3.5 ± 0.3, 长度 26 ± 2.0
    - PNP300: ø 11.5 ± 1.0, H 4.6 ± 0.5, 长度 35 ± 2.0
    - PNP400: ø 15.5 ± 1.0, H 5.2 ± 0.5, 长度 33 ± 2.0
    - 功率等级:1W, 2W, 3W, 4W
    - 电阻值范围:
    - 精度±1%: 0.22Ω - 130Ω, 0.1Ω - 820Ω, 0.1Ω - 2.2KΩ, 0.1Ω - 2.8KΩ
    - 精度±5%: 0.1Ω - 130Ω, 0.1Ω - 820Ω, 0.1Ω - 2.2KΩ, 0.1Ω - 2.8KΩ
    - 温度系数:±100ppm/°C, ±300ppm/°C
    - 工作温度范围:-40°C 到 +200°C
    - 阻燃特性:符合UL-94V-0标准,过载测试符合UL-1412标准
    PNP V系列
    - 尺寸(mm):直径(ø) x 高度(H)
    - PNP1WV: ø 10 ± 1.0, H 4.3 ± 0.5, 长度 26 ± 2.0
    - PNP3WV: ø 13 ± 1.0, H 5.5 ± 0.5, 长度 34 ± 2.0
    - PNP4WV: ø 17.5 ± 1.0, H 6.2 ± 0.5, 长度 32 ± 2.0
    - PNP5WV: ø 17 ± 1.0, H 7.5 ± 0.5, 长度 32 ± 2.0
    - PNP7WV: ø 25 ± 1.0, H 7.5 ± 0.5, 长度 38 ± 2.0
    - 功率等级:1W, 3W, 4W, 5W, 7W
    - 电阻值范围:
    - 精度±1%: 0.1Ω - 1KΩ, 0.1Ω - 2.8KΩ, 0.1Ω - 4.3KΩ, 0.1Ω - 8.2KΩ, 0.1Ω - 10KΩ
    - 精度±5%: 0.047Ω - 1KΩ, 0.047Ω - 2.8KΩ, 0.047Ω - 4.3KΩ, 0.047Ω - 8.2KΩ, 0.1Ω - 10KΩ
    - 温度系数:±100ppm/°C, ±300ppm/°C
    - 工作温度范围:-40°C 到 +200°C
    - 阻燃特性:符合UL-94V-0标准,过载测试符合UL-1412标准

    产品特点和优势


    1. 高功率密度:PNP系列和PNP V系列能够在小体积内提供大功率输出,非常适合空间受限的设计。
    2. 高精度:支持±1%和±5%两种精度级别,满足不同应用场景的需求。
    3. 宽工作温度范围:能够承受极端温度条件,适用于多种恶劣环境。
    4. 阻燃特性:通过UL-94V-0认证,确保安全可靠。
    5. 高耐久性:经过严格测试,具备优异的机械和电气稳定性。

    应用案例和使用建议


    应用案例
    1. 电源管理:在开关电源中用作负载电阻,帮助稳定电压。
    2. 温度测量:作为PT100传感器的固定电阻,用于温度补偿。
    3. 信号处理:在放大器电路中用作反馈电阻,改善放大性能。
    使用建议
    1. 散热设计:在高功率环境下,需要考虑良好的散热措施以延长使用寿命。
    2. 选择合适的阻值:根据具体需求选择最合适的电阻值,避免不必要的损耗。
    3. 温度管理:在高温环境下使用时,注意参照功率降额曲线,防止过热损坏。

    兼容性和支持


    PNP系列和PNP V系列电阻器具有良好的通用性和兼容性,可广泛应用于各种电子设备中。制造商提供了详细的技术支持和售后服务,包括技术支持热线、在线文档和定期培训,以确保用户能够充分利用这些产品的性能。

    常见问题与解决方案


    1. 过热问题:解决方案是合理布局电路板,增加散热片或者风扇,必要时降低工作负载。
    2. 精度误差:建议选择更高精度等级的产品,并仔细校准。
    3. 温度波动:确保电路周围环境温度稳定,并使用适当的温度补偿措施。

    总结和推荐


    总体而言,PNP系列和PNP V系列通过孔电阻器凭借其高功率密度、高精度和广泛的温度适应能力,在众多应用场合中表现出色。它们不仅适用于电源管理和信号处理等传统领域,还适合于新兴的物联网和工业自动化应用。对于需要高可靠性、高精度的电子设计项目,强烈推荐使用这两种系列的电阻器。

PNP3WVJR-73-27R参数

参数
电阻值 27Ω
精度 ±5%
额定功率 3W
温度系数 -
长*宽*高 13mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 卷带包装

PNP3WVJR-73-27R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 PNP3WVJR-73-27R PNP3WVJR-73-27R数据手册

PNP3WVJR-73-27R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1767 ¥ 1.481
库存: 0
起订量: 372 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
