首页  >  产品百科  >  FMP100JR-52-1R

FMP100JR-52-1R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 1Ω ±5% 1W 通孔安装 6.3mm(长度)
供应商型号: 11M-D-FMP100JR-52-1R
供应商: 云汉优选
标准整包数: 1

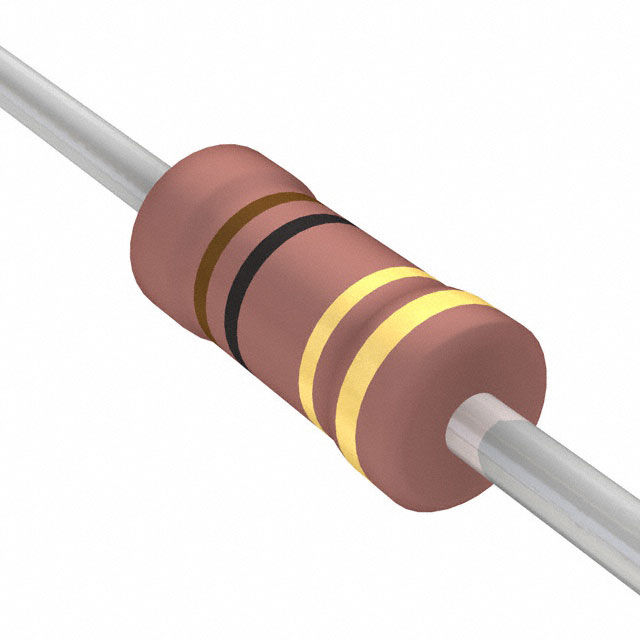

YAGEO/台湾国巨 通孔电阻 FMP100JR-52-1R

FMP100JR-52-1R概述


    产品简介


    通过孔电阻器是一种广泛应用的电子元件,主要用于各种电路中进行电流调节和分压。本文介绍的是FMP系列金属膜高功率电阻器(Ultra Miniature Style),它们采用了真空溅射系统制造,通过多层混合金属合金和保护材料沉积到经过处理的高品质陶瓷基板上。随后在电阻层上切割出螺旋沟槽,并将电解铜焊接至端帽上。这些电阻器表面涂覆了一层粉色的漆层,增强了抗燃性和可靠性。

    技术参数


    | 规格 | FMP-50 | FMP100 | FMP200 | FMP3WS | FMP300 |
    |
    | 长度(L) | 3.4±0.3 mm | 6.3±0.5 mm | 9.0±0.5 mm | 11.5±1.0 mm | 15.5±1.0 mm |
    | 直径(øD) | 1.9±0.2 mm | 2.4±0.2 mm | 3.9±0.3 mm | 4.5±0.5 mm | 5.0±0.5 mm |
    | 高度(H) | 28±2.0 mm | 28±2.0 mm | 26±2.0 mm | 35±2.0 mm | 33±2.0 mm |
    | 引脚直径(ø) | 0.45±0.05 mm | 0.55±0.05 mm | 0.55±0.05 mm | 0.8±0.05 mm | 0.8±0.05 mm |
    | 功率额定值 | 1/2W | 1W | 2W | 3W | 3W |
    | 最大工作电压 | 200V | 350V | 500V | 750V | 750V |
    | 最大过载电压 | 400V | 600V | 700V | 1,000V | 1,000V |
    | 绝缘电压证明 | 300V | 500V | 500V | 500V | 500V |
    | 电阻范围 | 1Ω - 4.7MΩ | 1Ω - 4.7MΩ | 1Ω - 4.7MΩ | 1Ω - 4.7MΩ | 1Ω - 4.7MΩ |
    | 工作温度范围 | -55°C 至 +155°C | -55°C 至 +155°C | -55°C 至 +155°C | -55°C 至 +155°C | -55°C 至 +155°C |
    | 温度系数 | ±100ppm/°C | ±100ppm/°C | ±100ppm/°C | ±100ppm/°C | ±100ppm/°C |

    产品特点和优势


    FMP系列金属膜高功率电阻器具备以下显著特点和优势:
    - 高可靠性:采用高质量陶瓷基板,确保长期稳定性能。
    - 宽工作温度范围:可在极端环境下(-55°C 至 +155°C)正常工作。
    - 高精度:提供±1%的电阻容差,适用于高精度要求的应用。
    - 超负荷测试通过:符合UL-1412标准,满足高负荷测试的要求。
    - 防燃性:通过UL-94V-0认证,具备卓越的防燃特性。
    - 低温度系数:±100ppm/°C的温度系数,保证在温度变化时电阻值保持稳定。

    应用案例和使用建议


    FMP系列金属膜高功率电阻器广泛应用于各种高可靠性的工业控制系统、通信设备和汽车电子等领域。例如,在电源转换电路中,FMP系列电阻器能够有效限制电流并提供稳定的负载能力。在实际应用中,我们建议在高温环境中使用时需根据温度进行降额处理,确保电阻器的安全运行。

    兼容性和支持


    FMP系列电阻器具有广泛的兼容性,可与大多数标准电路板设计兼容。制造商提供详细的技术支持和售后服务,包括产品安装指导、使用咨询及故障排除等服务。对于特殊需求,可以定制不同电阻值和封装形式的产品。

    常见问题与解决方案


    1. 问题:在高温环境中使用时,电阻器过热。
    解决方案:根据电阻器的工作温度范围和额定功率进行降额使用,确保其在安全范围内工作。
    2. 问题:电阻器在高温下出现不稳定现象。
    解决方案:确认电阻器的工作温度未超出规定范围,并检查电路设计是否存在其他发热源。必要时更换更高耐温等级的电阻器。
    3. 问题:电阻器在长时间使用后性能下降。
    解决方案:定期进行耐久性测试,以确保电阻器处于良好状态。如果发现问题,及时更换。

    总结和推荐


    综上所述,FMP系列金属膜高功率电阻器以其卓越的性能、高可靠性及广泛的适用性成为众多高要求应用领域的首选。特别是在需要高精度、高稳定性和防燃特性的应用场景中,FMP系列电阻器表现出色。因此,强烈推荐使用该系列产品以确保电路的长期稳定运行。
    如有任何疑问或技术支持需求,可联系制造商获取帮助。

FMP100JR-52-1R参数

参数
电阻值
精度 ±5%
额定功率 1W
温度系数 -
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

FMP100JR-52-1R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP100JR-52-1R FMP100JR-52-1R数据手册

FMP100JR-52-1R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.2015
100+ ¥ 0.1727
300+ ¥ 0.1511
1000+ ¥ 0.1273
5000+ ¥ 0.1209
库存: 2637
起订量: 10 增量: 5000
交货地:
最小起订量为:10
合计: ¥ 2.01
直接购买
加入购物车
