PA2512FKM7W0R005E

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 5mΩ ±1% 2W ±75ppm/℃ 2512 贴片安装
供应商型号: PA2512FKM7W0R005E
供应商: 国内现货
标准整包数: 4000

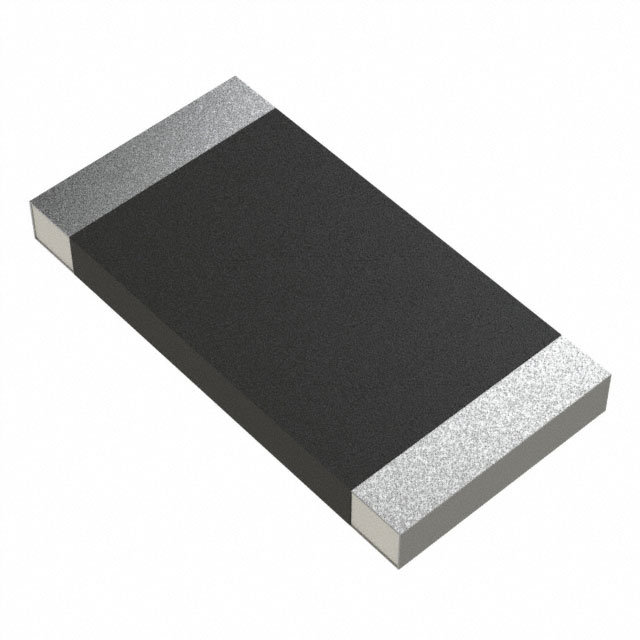

YAGEO/台湾国巨 贴片电阻 PA2512FKM7W0R005E

PA2512FKM7W0R005E概述

    # Yageo PAE Series Current Sensor Technical Overview

    产品简介


    Yageo的PAE系列电流传感器是为汽车应用设计的低TCR(温度系数)芯片电阻器。这些电流传感器具有卓越的温度稳定性,非常适合在充电电路和DC-DC转换器中进行电流测量。它们适用于消费电子产品、计算机、电信/数据通信、工业电源、替代能源和汽车电子等广泛应用领域。

    技术参数


    - 型号: PAE系列
    - 封装尺寸: 2512
    - 阻值范围: 0.5 mΩ 至 100 mΩ
    - 功率等级: 1W, 2W, 3W
    - 容差: ± 0.5%, ± 1%, ± 5%
    - TCR (温度系数): ± 50 ppm/°C, ± 75 ppm/°C, ± 100 ppm/°C
    - 工作温度范围: -55°C 至 +170°C
    - 额定电压: 额定功率下的直流或交流连续工作电压由公式 \( V = \sqrt{P \times R} \) 确定
    - 认证: AEC-Q200

    产品特点和优势


    - 环保材料: 使用无卤素环氧树脂,符合RoHS标准,减少环境危害废物。
    - 高可靠性: 使用非禁用材料,提供高组件和设备可靠性。
    - 低电阻: 采用低电阻材料用于电流传感,有效降低能耗。
    - 防硫化: 通过抗硫化测试,适用于恶劣环境。

    应用案例和使用建议


    PAE系列电流传感器广泛应用于各种环境中,例如电池充电器、DC-DC转换器和其他需要精确电流检测的应用场景。建议在安装时确保散热良好,特别是在高功率应用中。对于特殊环境,如极端温度或潮湿条件,建议对电路进行额外的保护措施,以确保长期稳定运行。

    兼容性和支持


    该产品支持多种包装方式,包括7英寸盘装带状包装,便于自动化生产线上使用。Yageo公司提供了全面的技术支持和售后服务,确保客户能够顺利集成到现有系统中。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电路过载 | 检查负载电路并确保不超过额定功率。|
    | 工作温度过高 | 检查散热设计,增加散热片或改进通风系统。|
    | 阻值偏差 | 确认阻值在规定的容差范围内,必要时更换部件。|

    总结和推荐


    总体而言,Yageo的PAE系列电流传感器是一款性能优异的产品,适用于广泛的工业和汽车应用。其低TCR、高可靠性和环保特性使其在市场上具备强大的竞争力。我们强烈推荐这一产品给寻求高精度电流检测的工程师和制造商。
    如果您有任何疑问或需要更多技术支持,请联系您当地的销售办事处、分销商或代表。

PA2512FKM7W0R005E参数

参数
电阻值 5mΩ
精度 ±1%
额定功率 2W
温度系数 ±75ppm/℃
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

PA2512FKM7W0R005E数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 PA2512FKM7W0R005E PA2512FKM7W0R005E数据手册

PA2512FKM7W0R005E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.376
40000+ ¥ 0.3647
库存: 132000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 1504
直接购买
加入购物车
