首页  >  产品百科  >  PNP5WVJR-73-180R

PNP5WVJR-73-180R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 180Ω ±5% 5W 通孔安装 17mm(长度)
供应商型号: ZT-PNP5WVJR-73-180R
供应商: 海外现货
标准整包数: 1

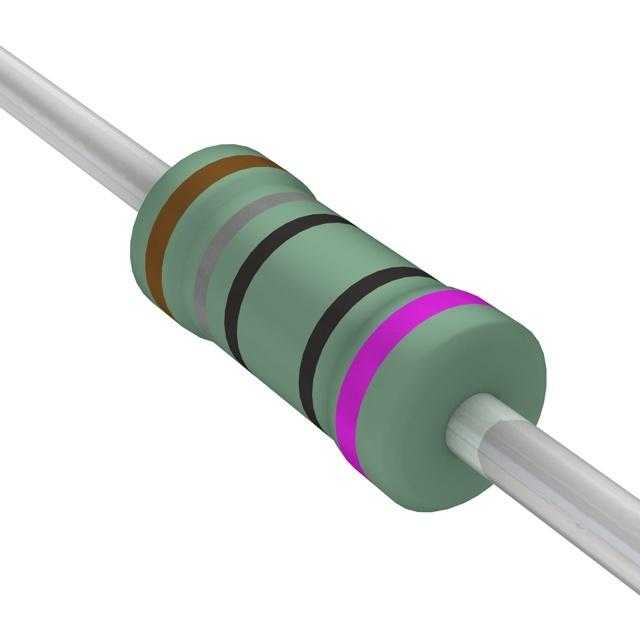

YAGEO/台湾国巨 通孔电阻 PNP5WVJR-73-180R

PNP5WVJR-73-180R概述

    通过孔电阻技术手册

    产品简介


    本技术手册描述了一款适用于各种工业应用的高功率、超小型的通过孔电阻器。这些电阻器具有高精度、良好的温度稳定性和防火性能。其典型应用领域包括电源设备、测量仪器和通信设备等。

    技术参数


    - 尺寸规格
    - PNP100:直径(D)6.3±0.5 mm,高度(H)2.5±0.3 mm
    - PNP200:直径(D)9.0±0.5 mm,高度(H)3.5±0.3 mm
    - PNP300:直径(D)11.5±1.0 mm,高度(H)4.6±0.5 mm
    - PNP400:直径(D)15.5±1.0 mm,高度(H)5.2±0.5 mm
    - 额定功率
    - PNP100系列:1W, 2W, 3W, 4W
    - PNP V系列:1W, 3W, 4W, 5W, 7W
    - 电阻范围
    - PNP100系列(±1%):0.22Ω - 130Ω
    - PNP100系列(±5%):0.1Ω - 130Ω
    - 最大工作电压
    - PNP100系列:PxR或最大工作电压,取两者较小值
    - PNP V系列:PxR或最大工作电压,取两者较小值
    - 温度系数
    - ±100ppm/°C, ±300ppm/°C
    - 绝缘耐压
    - 300V
    - 温度范围
    - -40°C到+200°C

    产品特点和优势


    这些电阻器具有以下特点和优势:
    - 高功率密度:能够在小体积内实现大功率负载。
    - 高可靠性:通过UL认证,满足严格的防火要求。
    - 温度稳定性:±100ppm/°C的温度系数保证了在宽温范围内仍能保持稳定的电阻值。
    - 广泛的应用范围:适用于工业控制、通信设备及医疗设备等领域。

    应用案例和使用建议


    这些电阻器在多种应用中表现出色,例如:
    - 在电源转换器中作为限流电阻。
    - 在传感器接口电路中作为分压电阻。
    - 在电机驱动器中作为负载电阻。
    使用建议:
    - 确保在高温环境下使用时进行降额处理。
    - 注意散热设计以防止过热导致性能下降。

    兼容性和支持


    - 兼容性:这些电阻器可以与大多数标准电子电路兼容,无需特殊适配器。
    - 支持:制造商提供详尽的技术支持文档和售后服务,包括安装指南和故障排除建议。

    常见问题与解决方案


    - 问题:在高温环境中电阻器表现不稳定。
    - 解决方案:请参考手册中的降额曲线,在超过70°C时进行相应的降额处理。
    - 问题:在焊接过程中出现焊接不良。
    - 解决方案:确保焊接温度和时间符合规范,可咨询制造商获取详细参数。
    - 问题:暴露于化学溶剂后标记褪色。
    - 解决方案:采用指定的防护措施,避免直接接触强溶剂。

    总结和推荐


    这款高功率、超小型通过孔电阻器凭借其高可靠性和出色的温度稳定性,在工业应用中表现出色。其广泛的应用范围和丰富的规格选项使其成为众多领域中的理想选择。我们强烈推荐此产品用于需要高性能和高稳定性的应用场景。

PNP5WVJR-73-180R参数

参数
电阻值 180Ω
精度 ±5%
额定功率 5W
温度系数 -
长*宽*高 17mm(长度)
安装方式 通孔安装
零件状态 在售

PNP5WVJR-73-180R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 PNP5WVJR-73-180R PNP5WVJR-73-180R数据手册

PNP5WVJR-73-180R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1594 ¥ 1.3359
库存: 0
起订量: 412 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
