AC1210FR-0773R2L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 73.2Ω ±1% 500mW ±100ppm/℃ 1210 贴片安装 3.1mm*2.6mm*600μm
供应商型号: A-AC1210FR-0773R2L
供应商: 云汉优选
标准整包数: 5000

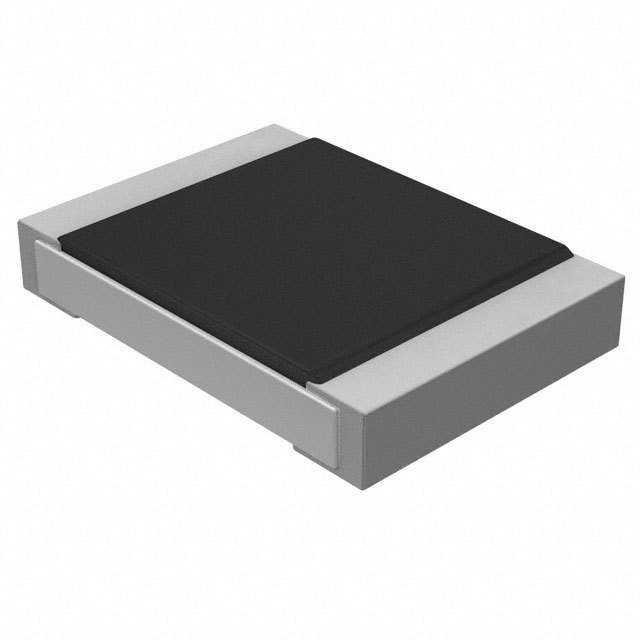

YAGEO/台湾国巨 贴片电阻 AC1210FR-0773R2L

AC1210FR-0773R2L概述

    THICK FILM CHIP RESISTORS AUTOMOTIVE GRADE

    1. 产品简介


    产品类型:厚膜芯片电阻器
    主要功能:提供精确电阻值,适用于各种一般用途和特定工业应用,尤其适合汽车电子产品。
    应用领域:汽车电子、工业应用。

    2. 技术参数


    - 尺寸:0201, 0402, 0603, 0805, 1206, 1210, 1218, 2010, 2512
    - 容差:±5%, ±1%, ±0.5%
    - 工作温度范围:-55 °C 到 +155 °C
    - 最大工作电压:见表2(如1206型号的最大工作电压为200V)
    - 最大过载电压:见表2
    - 额定功率:见表2(如0201型号为1/20W)
    - 阻值范围:1Ω 至 22MΩ
    - 温度系数:±100 ppm/°C 至 ±200 ppm/°C
    - 包装类型:纸带盘(R)、凸起带盘(K)
    - 湿度敏感等级:MSL 1

    3. 产品特点和优势


    - AEC-Q200认证:符合汽车电子质量标准
    - 防潮性:通过多种严格测试,保持高可靠性
    - 兼容性:符合J-STD-020D标准
    - 环保材料:无卤素环氧树脂,铅含量符合RoHS要求
    - 减少环境危害:降低废料排放
    - 高可靠性和耐久性:经过严格测试,包括高温暴露、湿度抵抗等

    4. 应用案例和使用建议


    - 应用案例:广泛应用于汽车电子系统、工业控制设备等。
    - 使用建议:
    - 确保正确选择容差和封装类型,以满足特定应用需求。
    - 在高温环境下使用时,需考虑阻值变化的影响。
    - 在潮湿环境中使用时,需要采取适当的防护措施。
    - 针对大电流应用,选择更大尺寸的产品,确保安全运行。

    5. 兼容性和支持


    - 兼容性:与YAGEO其他系列电阻器兼容,易于集成到现有系统中。
    - 支持和维护:YAGEO提供全面的技术支持和维护服务,包括定期的产品更新和技术文档。

    6. 常见问题与解决方案


    - 问题1:产品是否符合RoHS标准?
    解决方案:是的,所有产品均符合RoHS标准。

    - 问题2:如何确定正确的电阻值?
    解决方案:根据阻值编码规则(见表)选择合适的电阻值。
    - 问题3:如何进行高温测试?
    解决方案:参照数据表中的“高温暴露测试”部分进行。

    7. 总结和推荐


    总结:这款THICK FILM CHIP RESISTORS AUTOMOTIVE GRADE在多个关键参数上表现出色,具有高可靠性和广泛的适用性。
    推荐:强烈推荐用于汽车电子和工业控制系统,其优良的性能和兼容性使其成为市场上极具竞争力的选择。

AC1210FR-0773R2L参数

参数
电阻值 73.2Ω
精度 ±1%
额定功率 500mW
温度系数 ±100ppm/℃
长*宽*高 3.1mm*2.6mm*600μm
通用封装 1210
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

AC1210FR-0773R2L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 AC1210FR-0773R2L AC1210FR-0773R2L数据手册

AC1210FR-0773R2L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.077
库存: 60000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 385
