RC0201FR-075K23L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 5.23KΩ ±1% 50mW 0201 贴片安装 600μm*300μm*260μm
供应商型号: 11M-RC0201FR-075K23L
供应商: 云汉优选
标准整包数: 100

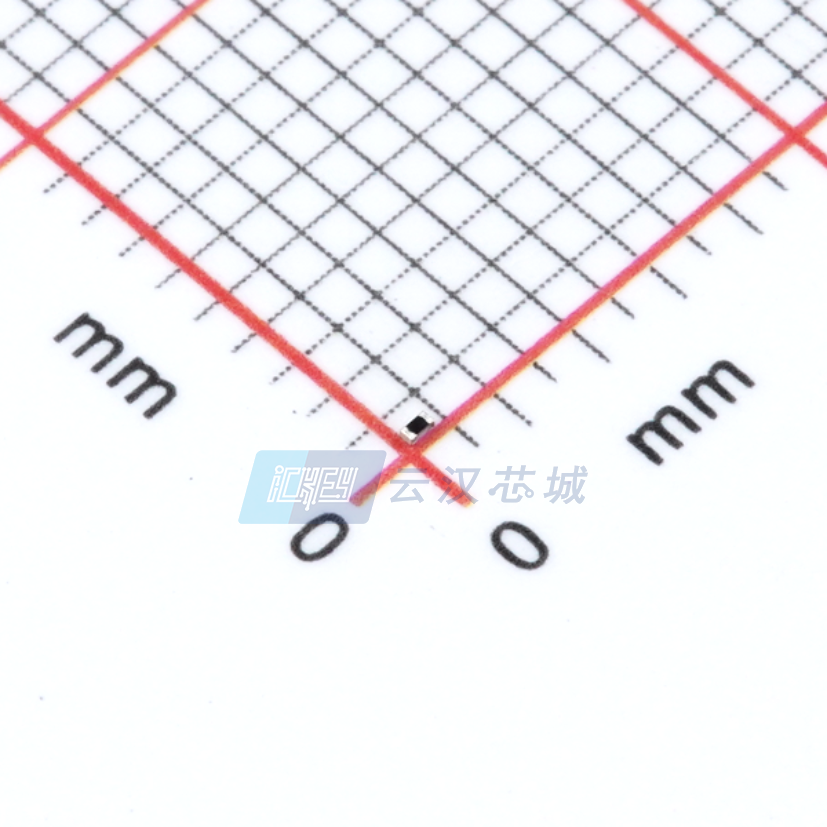

YAGEO/台湾国巨 贴片电阻 RC0201FR-075K23L

RC0201FR-075K23L概述

    # 全面解析:通用芯片电阻RCL系列

    产品简介


    通用芯片电阻RCL系列是一种适用于各种通用应用的厚膜工艺制造的片式电阻器。该系列产品具有多种尺寸(从0075到2512),精度范围为±0.1%、±0.5%、±1%和±5%,广泛应用于各种电子设备中。本系列电阻器符合RoHS标准且不含卤素,绿色环保且具有高可靠性,可节省PCB空间。

    技术参数


    尺寸及容差
    | 尺寸 | 容差 |

    | 0075 | ± 0.1% |
    ± 0.5% |
    ± 1.0% |
    ± 5.0% |
    包装类型
    | 包装类型 | 描述 |

    | R | 纸带卷 |
    | K | 印字纸带卷 |
    | S | 防静电纸带卷(仅限0075/0100)|
    电阻值
    - 97R6 表示 97.6Ω
    - 9K76 表示 9760Ω
    - 1M 表示 1,000,000Ω
    额定功率及最大工作电压
    | 尺寸 | 额定功率 | 最大工作电压 |
    |
    | RC0075 | 1/50 W | 10V |
    | RC0100 | 1/32 W | 15V |
    | RC0201 | 1/20 W | 25V |
    | RC0402 | 1/16 W, 1/8W | 50V |
    | RC0603 | 1/10 W, 1/5W | 75V |
    | RC0805 | 1/8 W, 1/4W | 150V |
    | RC1206 | 1/4 W, 1/2W | 200V |
    | RC1210 | 1/2 W | 200V |
    | RC1218 | 1 W | 200V |
    | RC2010 | 3/4 W | 200V |
    | RC2512 | 1 W, 2 W | 200V |
    温度系数
    | 尺寸 | 温度系数 |

    | RC0075 | -200~+600ppm/℃ |
    | RC0100 | -200~+600ppm/℃ |
    | RC0201 | -100~+350ppm/℃ |
    | RC0402 | -200~+150ppm/℃ |
    | RC0603 | -200~+100ppm/℃ |
    | RC0805 | -200~+100ppm/℃ |
    | RC1206 | -200~+100ppm/℃ |
    | RC1210 | -200~+100ppm/℃ |
    | RC1218 | -200~+100ppm/℃ |
    | RC2010 | -200~+100ppm/℃ |
    | RC2512 | -200~+100ppm/℃ |

    产品特点和优势


    RCL系列通用芯片电阻具有以下显著特点和优势:
    1. 环保设计:采用无铅端子和环氧树脂封装,完全符合RoHS标准且不含卤素。
    2. 高可靠性:内部金属电极和厚膜电阻材料,耐高温和高湿度环境。
    3. 节省空间:小型化设计使得安装更加灵活。
    4. 广泛适用性:适用于广泛的电流和电压等级,能满足不同应用需求。
    5. 高精度:提供±0.1%、±0.5%、±1%和±5%等多种精度选项,满足各类精密测量要求。
    6. 良好的温度稳定性:在宽温度范围内表现出色的稳定性能,温度系数低。

    应用案例和使用建议


    RCL系列芯片电阻广泛应用于各种电子设备中,如通信设备、消费电子产品、工业控制设备等。例如,在充电电路中用于电流检测,或在电源转换电路中作为稳压电阻。为了确保最佳性能,建议在高温环境下使用时注意散热设计,以防止过热导致性能下降。

    兼容性和支持


    RCL系列芯片电阻与市面上常见的PCB设计工具兼容,能够方便地集成到现有的电路板设计中。同时,厂家提供了详细的安装指南和测试报告,确保产品的稳定性和可靠性。此外,Yageo公司还提供了全面的技术支持服务,包括定制标签打印和产品咨询。

    常见问题与解决方案


    1. 问题:如何识别电阻值?
    - 解决方案:根据标识规则,如97R6表示97.6Ω,9K76表示9760Ω,1M表示1,000,000Ω。
    2. 问题:长时间使用后电阻值变化大怎么办?
    - 解决方案:定期进行电气测试并校准,确保长期使用的准确性。
    3. 问题:在高温环境下工作时,如何保证电阻稳定?
    - 解决方案:选择合适的工作环境温度范围,必要时增加散热措施。

    总结和推荐


    综上所述,RCL系列通用芯片电阻以其高精度、宽工作温度范围、环保设计和高可靠性等特点,非常适合应用于各类电子设备中。特别是对于需要高精度和可靠性的应用场合,该系列电阻是一个理想的选择。因此,强烈推荐使用Yageo公司的RCL系列通用芯片电阻。

RC0201FR-075K23L参数

参数
电阻值 5.23KΩ
精度 ±1%
额定功率 50mW
温度系数 -
长*宽*高 600μm*300μm*260μm
通用封装 0201
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

RC0201FR-075K23L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 RC0201FR-075K23L RC0201FR-075K23L数据手册

RC0201FR-075K23L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0018
1000+ ¥ 0.0016
3000+ ¥ 0.0014
10000+ ¥ 0.0012
50000+ ¥ 0.0011
库存: 1448
起订量: 100 增量: 10000
交货地:
最小起订量为:100
合计: ¥ 0.18
