首页  >  产品百科  >  KNP200JB-73-200R

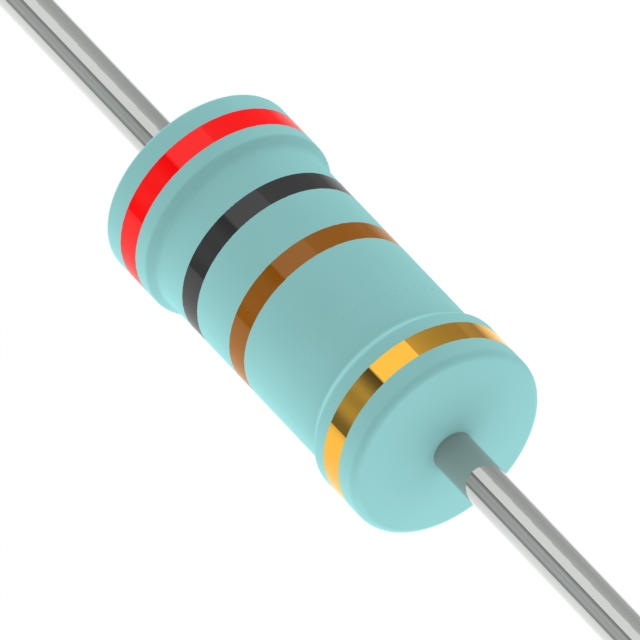

KNP200JB-73-200R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 200Ω ±5% 2W ±300ppm/℃ 导线安装 15.5mm(长度)
供应商型号: 13-KNP200JB-73-200R-ND
供应商: Digi-Key
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 KNP200JB-73-200R

KNP200JB-73-200R概述


    产品简介


    通过孔电阻器(Through-hole Resistor)是一种常见的电子元件,主要用于电路中进行阻值调节、电流限制等。其结构简单,成本低廉,应用范围广泛,如家电控制板、工业自动化设备、通信系统等。

    技术参数


    本节将列出主要的电气特性和工作环境等信息:
    - 尺寸规格:不同型号的通过孔电阻器有不同的尺寸。例如,KNP-25 型号的直径(øDH)为6.3±0.5 mm,长度(L)为28±2.0 mm。
    - 功率额定值:电阻器的功率额定值从1/4 W到7 W不等。
    - 电阻范围:电阻值可选范围广泛,例如KNP系列的±1%精度范围为0.1Ω到150Ω,±5%精度范围为0.1Ω到200Ω。
    - 最大工作电压:最大工作电压由电阻值和功率额定值决定,公式为PxR,即功率额定值乘以电阻值,或者表格中列出的最大工作电压,取两者较小者。
    - 温度系数:所有型号的温度系数均为±300 ppm/°C。
    - 环境条件:工作温度范围为-40°C到+200°C。

    产品特点和优势


    - 高可靠性:采用多层阻燃涂层,符合UL-94V-0标准。
    - 过载保护:具备过载测试能力,满足UL-1412标准。
    - 灵活选择:提供多种电阻值和功率等级,适用于各种应用场合。
    - 高温适应性:可在高达200°C的环境中稳定工作。

    应用案例和使用建议


    应用案例:这些电阻器广泛应用于家用电器、工业设备和通信系统中。例如,在家用空调的控制系统中,电阻器用于调节电流,确保系统的正常运行。
    使用建议:为了确保电阻器在高温环境下的可靠运行,建议在40°C以上的环境下按要求进行降额使用。此外,建议定期检查连接部位的稳定性,以避免因热应力导致的松动。

    兼容性和支持


    兼容性:本产品与其他常见的电路板组件具有良好的兼容性,适合于大多数标准PCB设计。生产商提供了详尽的技术文档和支持服务,帮助用户快速解决问题。

    常见问题与解决方案


    - 问题1:电阻值超出预期范围。
    - 解决方案:确认焊接质量,确保无虚焊或短路现象。如有必要,可重新焊接。

    - 问题2:高温环境下电阻器出现异常。
    - 解决方案:按照推荐的降额曲线进行操作。同时,检查散热设计,确保散热片或散热装置有效工作。

    总结和推荐


    综上所述,这款通过孔电阻器以其高可靠性、广泛的适用性和优良的高温性能成为市场上的一款优秀产品。特别是在需要精确阻值调节和稳定电流控制的应用中表现出色。强烈推荐该产品给需要高性能电阻器的设计工程师和制造商。

KNP200JB-73-200R参数

参数
电阻值 200Ω
精度 ±5%
额定功率 2W
温度系数 ±300ppm/℃
长*宽*高 15.5mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 散装

KNP200JB-73-200R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 KNP200JB-73-200R KNP200JB-73-200R数据手册

KNP200JB-73-200R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4485 ¥ 3.7898
10+ $ 0.2841 ¥ 2.4002
25+ $ 0.241 ¥ 2.0368
50+ $ 0.2134 ¥ 1.8036
100+ $ 0.1785 ¥ 1.5085
250+ $ 0.1545 ¥ 1.3054
500+ $ 0.1343 ¥ 1.1236
1000+ $ 0.1219 ¥ 1.0204
5000+ $ 0.1 ¥ 0.8366
库存: 4900
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.78
直接购买
加入购物车
