HHV-25JR-52-500K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 500KΩ ±5% 250mW 通孔安装 6.3mm(长度)
供应商型号: 4064020
供应商: 海外现货
标准整包数: 1

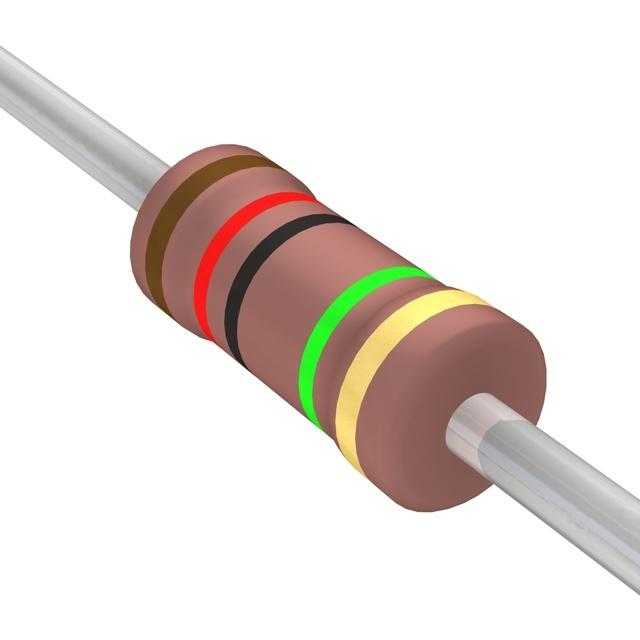

YAGEO/台湾国巨 通孔电阻 HHV-25JR-52-500K

HHV-25JR-52-500K概述

    高压高阻值电阻器HHV系列技术手册

    产品简介


    HHV系列高压高阻值电阻器是金属釉膜材料制成的通孔电阻器。它们配备有电解铜焊接的端帽连接引线,表面涂有粉红色的漆层。这些电阻器主要用于需要高压和高阻值的应用场合,如电力电子系统、仪器仪表、通信设备及工业自动化等领域。

    技术参数


    - 功率等级:1/4W, 1/2W, 1W, 2W, 3W
    - 阻值精度:±1%, ±5%
    - 温度系数(TCR):±200ppm/°C
    - 防燃特性:符合UL-94V-0标准的多层涂层
    - 过载测试:符合UL-1412标准
    - 额定负载曲线:
    - 温度范围:-55°C至+155°C
    - 功率降额:在70°C以上环境温度下,需根据下图的曲线进行功率降额

    产品特点和优势


    HHV系列高压高阻值电阻器具有以下显著优势:
    - 高耐电压能力:最高工作电压可达7,000V(直流),过载电压高达14,000V(直流)
    - 广泛阻值范围:覆盖从100KΩ到68MΩ的各种阻值,适用于多种应用场景
    - 高温耐受性:能够在-55°C至+155°C的极端环境中稳定工作
    - 卓越的防燃性能:通过UL-94V-0认证,有效防止燃烧风险
    - 良好的可靠性:经过严格的环境测试,确保长期稳定可靠的工作

    应用案例和使用建议


    HHV系列电阻器可以广泛应用于各种高电压高阻值需求的场合。例如,在电力变换设备中,它们用于调节和分压;在通信设备中,用于滤波和隔离。
    使用建议:
    - 在使用时,考虑到阻值精度要求较高,建议尽量避免并联多个低精度电阻以提高整体精度。
    - 为确保长期稳定工作,特别是在高温环境下,要按照额定负载曲线进行适当的功率降额。
    - 选择合适的型号时,需要考虑具体应用场景的需求,例如工作电压、阻值范围等。

    兼容性和支持


    HHV系列电阻器与大多数通用的电气设备和电路板兼容。制造商提供了详细的技术支持和服务,包括安装指导、故障排除和技术咨询等。

    常见问题与解决方案


    1. 问题:在高温环境下,电阻器无法达到标称功率。
    - 解决办法:参考额定负载曲线,适当降低工作功率,或者选择更高功率等级的型号。
    2. 问题:标记涂料耐溶剂性差。
    - 解决办法:如果发现标记涂料有损坏,可以重新喷涂保护层。
    3. 问题:过载测试时出现失效。
    - 解决办法:检查是否正确安装,并确认工作环境温度和负载条件是否超出额定范围。

    总结和推荐


    HHV系列高压高阻值电阻器凭借其出色的性能和广泛的适用性,在高电压和高阻值应用场景中表现出色。其高耐电压能力、广泛阻值范围和优良的环境适应性使其成为许多高端应用的理想选择。强烈推荐给需要高压高阻值电阻器的专业用户和企业。

HHV-25JR-52-500K参数

参数
电阻值 500KΩ
精度 ±5%
额定功率 250mW
温度系数 -
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

HHV-25JR-52-500K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 HHV-25JR-52-500K HHV-25JR-52-500K数据手册

HHV-25JR-52-500K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.5408
10+ ¥ 0.5408
100+ ¥ 0.4097
500+ ¥ 0.4097
1000+ ¥ 0.3933
2000+ ¥ 0.3671
4000+ ¥ 0.3671
库存: 4172
起订量: 123 增量: 0
交货地:
最小起订量为:100
合计: ¥ 40.97
