首页  >  产品百科  >  RC0201FR-071K65L

RC0201FR-071K65L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 1.65KΩ ±1% 50mW 0201 贴片安装 600μm*300μm*260μm
供应商型号: 11M-D-RC0201FR-071K65L
供应商: 云汉优选
标准整包数: 100

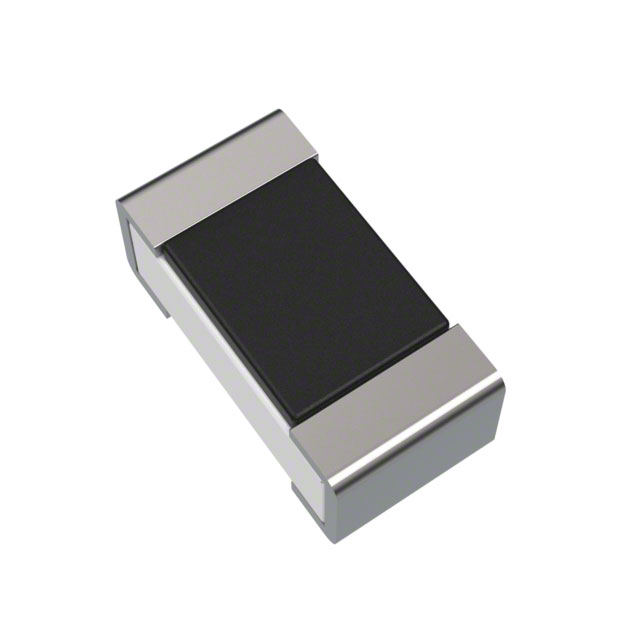

YAGEO/台湾国巨 贴片电阻 RC0201FR-071K65L

RC0201FR-071K65L概述

    通用芯片电阻技术手册

    产品简介


    本技术手册介绍了Yageo公司的RCL系列通用芯片电阻。这类电阻主要用于一般用途,采用厚膜工艺制造,具有无铅端子。它们适用于广泛的工业应用,因其高可靠性和节省电路板空间的特点而备受推崇。

    技术参数


    以下是RCL系列芯片电阻的技术规格:
    - 尺寸:0075/0100/0201/0402/0603/0805/1206/1210/1218/2010/2512
    - 容差:±0.1%,±0.5%,±1%,±5%
    - 包装类型:纸带盘装(R)、凸印带装(K)、防静电安全盘装(S)
    - 温度系数:基于规范
    - 额定功率:
    - RC0075:1/50W
    - RC0100:1/32W
    - RC0201:1/20W
    - RC0402:1/16W, 1/8W
    - RC0603:1/10W, 1/5W
    - RC0805:1/8W, 1/4W
    - RC1206:1/4W, 1/2W
    - RC1210:1/2W
    - RC1218:1W
    - RC2010:3/4W
    - RC2512:1W, 2W
    - 最大工作电压:范围从10V到300V不等
    - 最大过载电压:范围从25V到500V不等
    - 绝缘耐压:范围从25V到500V不等
    - 电阻值范围:从1Ω到100MΩ
    - 温度系数:±200ppm/℃至±300ppm/℃

    产品特点和优势


    - 环保材料:无卤素环氧树脂
    - 符合RoHS标准:无铅,不含铅玻璃
    - 高可靠性:在高温度和湿度环境中表现出色
    - 节省空间:体积小,易于安装
    - 无禁用材料:在整个生产和产品中均未使用禁用材料

    应用案例和使用建议


    RCL系列电阻广泛应用于各种电子产品中,如电池充电器电路、直流-直流转换器等。以下是一些常见的应用实例和使用建议:
    - 充电器电路:选择适合电流感应应用的型号,如RC0603,确保精确的电流检测。
    - 温度敏感应用:选择低温度系数的型号,如±0.1%的精度,以减少因温度变化引起的误差。
    - 恶劣环境下的应用:考虑选择具备防潮和热冲击测试合格的型号,以提高产品的可靠性和耐用性。

    兼容性和支持


    RCL系列芯片电阻可以与大多数标准电路板设计兼容,但具体集成时需参考配套的封装和焊接轮廓。制造商提供全面的技术支持和售后服务,确保客户能够顺利地集成和使用这些电阻。

    常见问题与解决方案


    - 问题:电阻值不准确
    - 解决方案:检查所选型号的容差范围是否符合需求,必要时更换更精确的型号。
    - 问题:过载情况下的性能下降
    - 解决方案:根据实际应用场景选择具有足够功率和过载能力的型号。
    - 问题:环境适应性不足
    - 解决方案:选择经过严格测试(如湿度、热冲击)的型号,以确保在恶劣环境下仍能正常工作。

    总结和推荐


    RCL系列通用芯片电阻以其高精度、环保材料和广泛应用领域,成为市场上颇具竞争力的产品。无论是在消费电子产品还是工业设备中,都能找到它们的身影。建议在设计复杂电路时优先考虑此类产品,以获得更高的可靠性和更好的性能表现。
    总之,RCL系列芯片电阻是一个高性能、高可靠性的产品选择,非常值得在多种应用场合中使用。

RC0201FR-071K65L参数

参数
电阻值 1.65KΩ
精度 ±1%
额定功率 50mW
温度系数 -
长*宽*高 600μm*300μm*260μm
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RC0201FR-071K65L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 RC0201FR-071K65L RC0201FR-071K65L数据手册

RC0201FR-071K65L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0028
1000+ ¥ 0.0024
3000+ ¥ 0.0021
10000+ ¥ 0.0018
50000+ ¥ 0.0017
库存: 4977
起订量: 100 增量: 10000
交货地:
最小起订量为:100
合计: ¥ 0.28
直接购买
加入购物车
