P4SMA15A-AT/TR13

产品分类: TVS二极管/ESD抑制器
厂牌: YAGEO/台湾国巨
产品描述: 400W 19.3A 21.2V 14.3V SMA(DO-214AC) 贴片安装
供应商型号: ZT-P4SMA15A-AT/TR13
供应商: 海外现货
标准整包数: 1

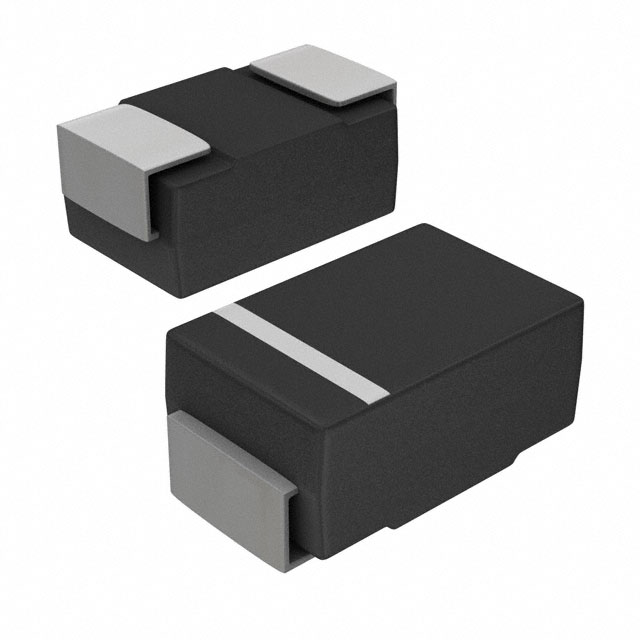

YAGEO/台湾国巨 TVS二极管/ESD抑制器 P4SMA15A-AT/TR13

P4SMA15A-AT/TR13概述


    产品简介


    P4SMA-AT系列瞬态电压抑制器(TVS) 是一款适用于表面贴装应用的电子元器件,主要功能是电路保护。它特别设计用于优化PCB空间利用,广泛应用于AC/DC电源供应、低频信号传输线路(如RS232、RS485等)。P4SMA-AT系列符合RoHS标准且不含卤素,确保环保友好。

    技术参数


    以下是P4SMA-AT系列的关键技术参数:
    - 峰值脉冲功率:400瓦(10/1000μs脉冲波形)
    - 最大峰值脉冲电流:参见表格数据
    - 静态功率耗散:在TA=50℃时为3.3瓦
    - 连续浪涌电流:8.3毫秒半正弦波,最大值40安培
    - 工作温度范围:-55℃到+150℃
    - 热阻:
    - 结点到引脚:30℃/瓦
    - 结点到环境:120℃/瓦

    产品特点和优势


    - 表面贴装应用:优化板载空间,适合紧凑设计。
    - 低轮廓封装:减少体积,提高集成度。
    - 玻璃钝化结:提高可靠性。
    - 低电感:快速响应时间,优异的钳位能力。
    - 高重复率性能:在重复脉冲条件下表现良好。
    - UL安全认证:满足严格的工业标准。
    - AEC-Q101认证:适用于汽车和工业应用。
    - ESD防护:符合IEC 61000-4-2标准,高达30千伏空气放电和接触放电。

    应用案例和使用建议


    应用案例:
    - AC/DC电源供应:保护电源免受过压冲击。
    - RS232、RS485接口:在串行通信线路上提供保护。
    使用建议:
    - 在使用前确认设备的工作条件,确保在规定的温度范围内操作。
    - 为防止潜在的电磁干扰,建议在布线时尽量远离大功率设备。
    - 如需长期可靠运行,建议在极端环境(如高温或高湿度)下进行充分测试。

    兼容性和支持


    P4SMA-AT系列采用了JEDEC DO-214AC封装,与多种电路板设计兼容。YAGEO公司提供了详尽的技术支持和售后服务,确保用户能够充分利用产品的所有功能。

    常见问题与解决方案


    常见问题:
    - 焊接温度过高导致损坏:遵循推荐的焊接条件,避免焊点超过260℃/10秒。
    - 静电放电损坏:在处理和组装过程中注意防静电措施。
    - 反向泄漏电流过大:检查安装方向是否正确,避免反接。
    解决方案:
    - 确保焊接条件符合要求。
    - 使用防静电手套和地面。
    - 检查并正确连接所有部件。

    总结和推荐


    综上所述,P4SMA-AT系列瞬态电压抑制器具备强大的性能和丰富的功能,非常适合应用于需要高效、可靠电路保护的场合。强烈推荐在AC/DC电源供应、低频信号传输等领域使用。其出色的ESD防护能力和符合AEC-Q101标准的可靠性使其成为高端应用的理想选择。

P4SMA15A-AT/TR13参数

参数
工作电压 -
箝位电压 21.2V
击穿电压 14.3V
峰值脉冲电流 19.3A
峰值脉冲功率 400W
极性 -
DO-214AC,SMA
通用封装 SMA(DO-214AC)
安装方式 贴片安装
包装方式 卷带包装

P4SMA15A-AT/TR13数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 TVS二极管/ESD抑制器 YAGEO/台湾国巨 P4SMA15A-AT/TR13 P4SMA15A-AT/TR13数据手册

P4SMA15A-AT/TR13封装设计

查看详情并下载
Symbol
Footprint
3D Model
