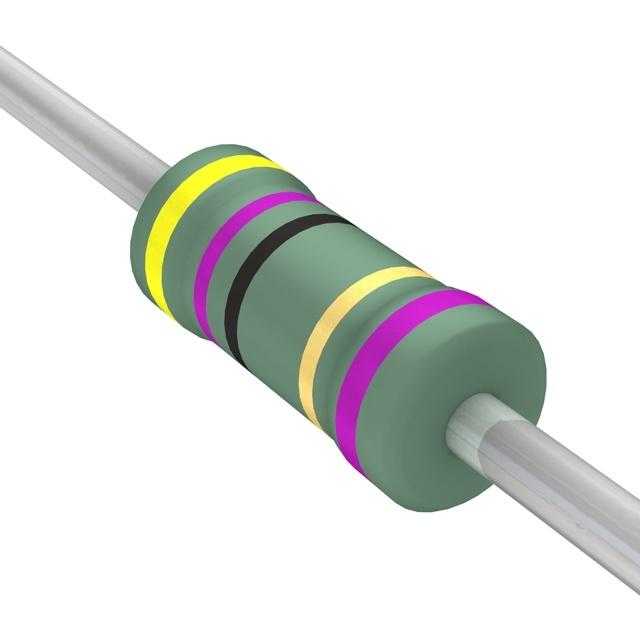

PNP3WVJR-73-47R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 47Ω ±5% 3W 通孔安装 13mm(长度)
供应商型号: ZT-PNP3WVJR-73-47R
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 PNP3WVJR-73-47R

PNP3WVJR-73-47R概述


    产品简介


    通过孔电阻器(Through-Hole Resistors)是一种常见的电子元件,主要用于控制电流和电压。本产品系列包括多个型号,如PNP100、PNP200、PNP300、PNP400和PNP V系列,主要应用于电源管理、LED驱动、通信设备和工业控制系统等领域。这些电阻器以其高功率密度和可靠性能而著称,能够在极端温度和高湿度环境下保持稳定的工作状态。

    技术参数


    以下是通过孔电阻器的主要技术参数和性能指标:
    - 尺寸:
    - PNP100:直径 6.3 mm ± 0.5 mm,高度 2.5 mm ± 0.3 mm,引脚间距 28 mm ± 2.0 mm
    - PNP200:直径 9.0 mm ± 0.5 mm,高度 3.5 mm ± 0.3 mm,引脚间距 26 mm ± 2.0 mm
    - PNP300:直径 11.5 mm ± 1.0 mm,高度 4.6 mm ± 0.5 mm,引脚间距 35 mm ± 2.0 mm
    - PNP400:直径 15.5 mm ± 1.0 mm,高度 5.2 mm ± 0.5 mm,引脚间距 33 mm ± 2.0 mm
    - PNP1WV:直径 10 mm ± 1.0 mm,高度 4.3 mm ± 0.5 mm,引脚间距 26 mm ± 2.0 mm
    - PNP3WV:直径 13 mm ± 1.0 mm,高度 5.5 mm ± 0.5 mm,引脚间距 34 mm ± 2.0 mm
    - PNP4WV:直径 17.5 mm ± 1.0 mm,高度 6.2 mm ± 0.5 mm,引脚间距 32 mm ± 2.0 mm
    - PNP5WV:直径 17 mm ± 1.0 mm,高度 7.5 mm ± 0.5 mm,引脚间距 32 mm ± 2.0 mm
    - PNP7WV:直径 25 mm ± 1.0 mm,高度 7.5 mm ± 0.5 mm,引脚间距 38 mm ± 2.0 mm
    - 功率等级:1 W, 2 W, 3 W, 4 W, 5 W, 7 W
    - 电阻值范围:
    - PNP100, PNP200, PNP300, PNP400:±1%(0.22Ω - 130Ω),±5%(0.1Ω - 130Ω)
    - PNP V系列:±1%(0.1Ω - 1KΩ),±5%(0.047Ω - 1KΩ)
    - 温度系数:±100 ppm/°C, ±300 ppm/°C
    - 额定负载:在不同温度下的额定负载见曲线图
    - 工作环境温度:-40°C 至 +200°C

    产品特点和优势


    1. 高功率密度:通过单层绕制的电阻丝,能够在小封装内实现高功率。
    2. 耐高温和湿度:符合UL-94V-0标准,具有出色的耐火焰性和过载测试性能。
    3. 可靠性高:通过多项环境性能测试,如温度循环、焊接热阻和溶剂抗性测试。
    4. 可定制:可根据客户需求提供特殊阻值。

    应用案例和使用建议


    这些电阻器广泛应用于需要高功率密度和高稳定性的场合,例如开关电源、马达控制、医疗设备和工业自动化系统。建议在安装过程中确保良好的散热条件,特别是在环境温度超过70°C时,需按规定的降额曲线进行操作以延长使用寿命。

    兼容性和支持


    该系列产品适用于大多数标准的PCB布局,可以方便地与其他电子元件集成。制造商提供了全面的技术支持,包括产品选型指南、安装手册和技术文档等资源,以帮助用户更好地理解和使用这些电阻器。

    常见问题与解决方案


    1. Q: 在高温环境下如何避免降额?
    A: 在安装时选择适当的降额曲线,并确保良好的散热条件,以维持正常工作。
    2. Q: 如何处理焊接后的电阻器损坏?
    A: 确保焊接过程中的温度和时间符合规范,建议采用合适的焊锡工艺。
    3. Q: 长期工作时如何保证可靠性?
    A: 定期进行绝缘电阻和温度系数测试,及时发现并更换潜在故障元件。

    总结和推荐


    综上所述,通过孔电阻器以其卓越的性能、可靠性和广泛的适用性成为许多工业和消费电子设备的理想选择。对于需要高功率密度和高稳定性的应用,强烈推荐使用这一系列的产品。如果您对具体应用有任何疑问,建议咨询专业的技术支持团队。

PNP3WVJR-73-47R参数

参数
电阻值 47Ω
精度 ±5%
额定功率 3W
温度系数 -
长*宽*高 13mm(长度)
安装方式 通孔安装
零件状态 在售

PNP3WVJR-73-47R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 PNP3WVJR-73-47R PNP3WVJR-73-47R数据手册
