RT0402BRE072K61L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 2.61KΩ ±0.1% 62.5mW ±50ppm/℃ 0402 贴片安装 1mm*500μm*350μm
供应商型号: 11M-D-RT0402BRE072K61L
供应商: 云汉优选
标准整包数: 1

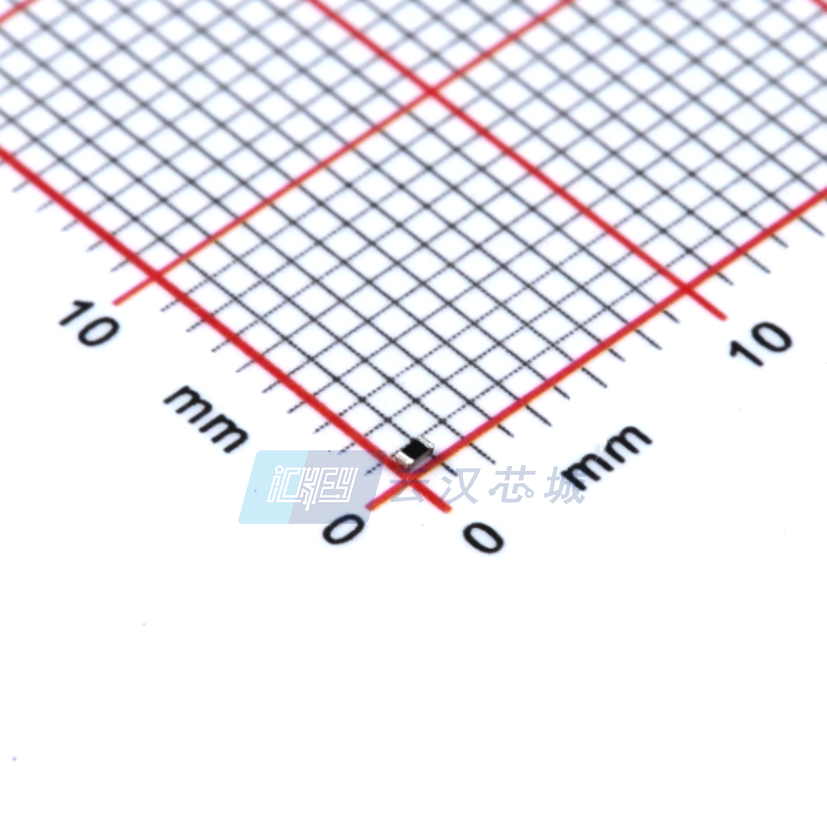

YAGEO/台湾国巨 贴片电阻 RT0402BRE072K61L

RT0402BRE072K61L概述

    高精度高稳定性薄膜片式电阻:RT系列

    1. 产品简介


    产品类型:本系列产品为高精度、高稳定性的薄膜片式电阻(Thin Film Chip Resistors),适用于多种工业应用。
    主要功能:通过先进的薄膜制造工艺,这些电阻提供了卓越的精度和稳定性,同时具有极低的温度系数(TCR)和出色的耐热性。
    应用领域:该系列电阻广泛应用于转换器、打印机、服务器板卡、电信设备以及消费电子产品等领域。

    2. 技术参数


    | 类型 | 尺寸 | 温度范围 | 功率等级 | 最大工作电压 | 最大过载电压 | 绝缘电阻 | 电介质耐压 |

    | RT0201 | 0.60×0.30×0.23 mm | -55°C 至 +125°C | 1/20 W | 25 V | 50 V | ≥10 GΩ | 50 Vrms |
    | RT0402 | 1.00×0.50×0.30 mm | -55°C 至 +155°C | 1/16 W | 50 V | 100 V | ≥10 GΩ | 75 Vrms |
    | RT0603 | 1.60×0.80×0.45 mm | -55°C 至 +125°C | 1/10 W | 75 V | 150 V | ≥10 GΩ | 100 Vrms |
    | RT0805 | 2.00×1.25×0.50 mm | -55°C 至 +125°C | 1/8 W | 150 V | 300 V | ≥10 GΩ | 200 Vrms |
    | RT1206 | 3.10×1.60×0.55 mm | -55°C 至 +125°C | 1/4 W | 200 V | 400 V | ≥10 GΩ | 300 Vrms |
    | RT1210 | 3.10×2.60×0.55 mm | -55°C 至 +125°C | 1/4 W | 200 V | 400 V | ≥10 GΩ | 400 Vrms |
    | RT2010 | 5.00×2.50×0.55 mm | -55°C 至 +125°C | 1/2 W | 200 V | 400 V | ≥10 GΩ | 400 Vrms |
    | RT2512 | 6.35×3.20×0.55 mm | -55°C 至 +125°C | 3/4 W | 200 V | 400 V | ≥10 GΩ | 400 Vrms |

    3. 产品特点和优势


    - 环保材料:采用无卤素环氧树脂,符合RoHS标准,减少了对环境的危害。
    - 高可靠性:通过严格的测试和认证,保证长期使用中的高可靠性和稳定性。
    - 节省空间:小尺寸设计可以显著节省PCB面积,特别适合空间受限的应用。
    - 兼容材料:不含任何禁用材料,确保生产和产品整体的安全性。

    4. 应用案例和使用建议


    应用场景:
    - 转换器:用于电源管理,提高能源效率。
    - 打印机:在打印头电路中提供精确电阻值。
    - 服务器板卡:用于服务器内部的精密电路,提升系统稳定性。
    - 电信设备:提高通信系统的信号稳定性和传输质量。
    - 消费电子产品:如手机、笔记本电脑等便携设备中的关键部件。
    使用建议:
    - 在高温环境下工作时,选择适当的尺寸以确保良好的散热性能。
    - 确保接线正确,避免短路或过载现象发生。
    - 在组装过程中要注意防潮处理,以延长使用寿命。

    5. 兼容性和支持


    - 兼容性:该系列产品与市场上大多数标准封装兼容,可轻松集成到现有电路设计中。
    - 支持服务:厂商提供全面的技术支持和售后服务,确保客户在使用过程中能够获得及时帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻值不准确 | 检查电阻型号是否正确,确认是否已按要求焊接好。 |
    | 过载损坏 | 减少负载电流,检查并更换保护装置。 |
    | 环境湿度影响 | 使用防潮包装袋,避免长时间暴露在高湿度环境中。 |

    7. 总结和推荐


    总结:Yageo的RT系列薄膜片式电阻以其高精度、高稳定性和环保特性在市场上脱颖而出,广泛应用于多个行业。其优越的性能使其成为各种高要求应用场景的理想选择。
    推荐:强烈推荐此产品用于需要高精度、高稳定性的应用场合。对于寻求高品质且环保的电子元件的企业和个人,这款产品无疑是一个理想的选择。

RT0402BRE072K61L参数

参数
电阻值 2.61KΩ
精度 ±0.1%
额定功率 62.5mW
温度系数 ±50ppm/℃
长*宽*高 1mm*500μm*350μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RT0402BRE072K61L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 RT0402BRE072K61L RT0402BRE072K61L数据手册

RT0402BRE072K61L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 0.0274
500+ ¥ 0.024
1500+ ¥ 0.0202
5000+ ¥ 0.0192
库存: 6064
起订量: 50 增量: 10000
交货地:
最小起订量为:50
合计: ¥ 1.37
直接购买
加入购物车
