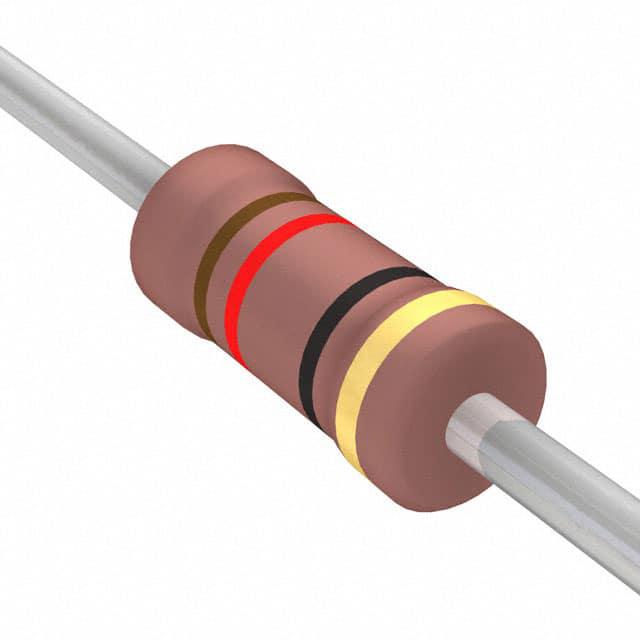

FMP100JT-52-12R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 12Ω ±5% 1W ±100ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: ZT-FMP100JT-52-12R
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 FMP100JT-52-12R

FMP100JT-52-12R概述

    FMP Series Metal Film High Power Resistors

    1. 产品简介


    FMP系列金属薄膜高功率电阻是一种采用真空溅射系统将多层混合金属合金和保护材料沉积到经过仔细处理的高级陶瓷基板上的器件。这种特殊工艺使它们具备卓越的性能和可靠性。FMP系列电阻广泛应用于各种工业和消费电子产品中,尤其是在需要高稳定性和高可靠性的场合。

    2. 技术参数


    - 尺寸:
    - FMP-50:直径 3.4±0.3 mm,高度 1.9±0.2 mm,厚度 28±2.0 mm,引脚长度 0.45±0.05 mm
    - FMP100:直径 6.3±0.5 mm,高度 2.4±0.2 mm,厚度 28±2.0 mm,引脚长度 0.55±0.05 mm
    - FMP200:直径 9.0±0.5 mm,高度 3.9±0.3 mm,厚度 26±2.0 mm,引脚长度 0.55±0.05 mm
    - FMP3WS:直径 11.5±1.0 mm,高度 4.5±0.5 mm,厚度 35±2.0 mm,引脚长度 0.8±0.05 mm
    - FMP300:直径 15.5±1.0 mm,高度 5.0±0.5 mm,厚度 33±2.0 mm,引脚长度 0.8±0.05 mm
    - 功率等级:1/2W, 1W, 2W, 3W
    - 额定负载:RCWV = 功率等级 × 电阻值或最大工作电压(取两者中较小者)
    - 最大工作电压:
    - FMP-50:200V
    - FMP100:350V
    - FMP200:500V
    - FMP3WS:750V
    - 最大过载电压:
    - FMP-50:400V
    - FMP100:600V
    - FMP200:700V
    - FMP3WS:1,000V
    - 绝缘电压耐压:
    - FMP-50:300V
    - FMP100:500V
    - 阻值范围:1Ω - 4.7MΩ(适用于E24和E96系列值)
    - 工作温度范围:-55°C 至 +155°C
    - 温度系数:±100ppm/°C, ±50ppm/°C(FMP-50和FMP100类型,R ≥ 10Ω时)

    3. 产品特点和优势


    - 高功率密度:能够在紧凑的空间内提供更高的功率处理能力。
    - 高温稳定性:工作温度范围广,最高可达155°C,适合恶劣环境下的应用。
    - 高可靠性:通过多项严格的环境测试,如湿热稳态测试、温度循环测试和意外过载测试等。
    - 高精度:阻值公差±1%,温度系数±100ppm/°C,确保高精度测量和控制。

    4. 应用案例和使用建议


    - 工业自动化:适用于高压和高功率电路中,例如伺服电机驱动器和变频器。
    - 医疗设备:在高精度医疗设备中用于精确测量和控制。
    - 电源管理:在开关电源和线性电源中用于功率调节。
    使用建议:
    - 确保在高于70°C的工作环境中适当降额使用。
    - 在安装时避免过度弯曲引脚,以保持良好的电气连接。
    - 使用适当的散热措施,以防止过热损坏。

    5. 兼容性和支持


    FMP系列金属薄膜高功率电阻与其他标准电子元器件兼容。制造商提供全面的技术支持和售后服务,包括但不限于产品咨询、技术支持和故障排查。

    6. 常见问题与解决方案


    - Q1:工作温度超过70°C时如何操作?
    - A1:必须根据图表进行降额操作。
    - Q2:如何确保高精度阻值?
    - A2:选用±1%公差的型号,并确保正确的焊接工艺。
    - Q3:如何提高可靠性?
    - A3:选择经过严格测试认证的产品,遵循制造商的安装指南。

    7. 总结和推荐


    FMP系列金属薄膜高功率电阻凭借其高功率密度、高可靠性、宽工作温度范围和高精度,成为众多应用领域的理想选择。特别适用于需要在极端环境下工作的场合。强烈推荐使用该系列产品,以满足高性能和高可靠性的需求。

FMP100JT-52-12R参数

参数
电阻值 12Ω
精度 ±5%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

FMP100JT-52-12R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP100JT-52-12R FMP100JT-52-12R数据手册

FMP100JT-52-12R封装设计

查看详情并下载
Symbol
Footprint
3D Model
