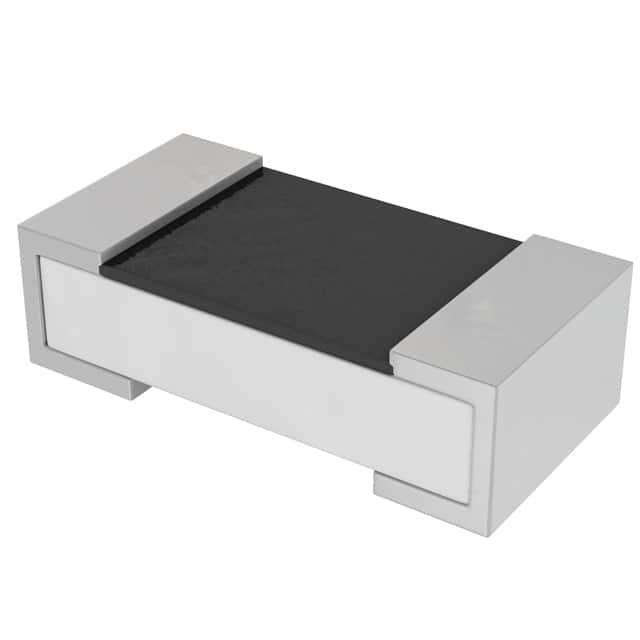

AA0402FR-071K27L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 1.27KΩ ±1% 62.5mW ±150ppm/℃ 0402 贴片安装 1mm*500μm*370μm
供应商型号: ZT-AA0402FR-071K27L
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 贴片电阻 AA0402FR-071K27L

AA0402FR-071K27L概述

    抗硫化片式电阻器:AA系列

    产品简介


    抗硫化片式电阻器(Anti-Sulfurated Chip Resistors)是专为汽车电子设计的高可靠电阻器。其采用无铅端接材料,通过厚膜工艺制造而成。这类电阻器主要应用于汽车电子、发动机控制单元、车身控制系统及安全装置等领域。通过提高对含硫大气环境的抵抗能力,确保长期稳定运行,满足AEC-Q200标准。

    技术参数


    | 规格 | 参数值 |

    | 电阻范围 | 1Ω至22MΩ |
    | 公差等级 | ±5%,±1%,±0.5% |
    | 尺寸 | 0201/0402/0603/0805/1206/1210/1218/2010/2512 |
    | 最大工作电压 | 50V 至 500V |
    | 工作温度范围 | -55°C 至 +155°C |
    | 温度系数 | ±300 ppm/°C(10Ω < R ≤ 10 MΩ) |
    | 额定电流 | 0.5A 至 10A |
    | 最大过载电压 | 50V 至 500V |
    | 绝缘耐压等级 | 50V 至 500V |
    | 环境保护认证 | RoHS compliant & Halogen free |

    产品特点和优势


    - 抗硫化性能:对含硫大气环境具有出色的抵抗能力,适合极端气候条件下的应用。
    - AEC-Q200认证:符合汽车电子标准,满足严格的可靠性要求。
    - 防潮等级:达到MSL1级别,提高了防潮性能。
    - 符合行业标准:与J-STD-020D标准兼容,保证焊接质量。
    - 环保:无卤素环氧树脂,RoHS合规,减少环境有害废物。

    应用案例和使用建议


    这类电阻器广泛应用于汽车电子产品,如车身控制系统、发动机控制单元和安全设备。对于发动机控制单元中的应用,AA系列可确保稳定供电,有效避免因温度波动引起的电阻变化,保持系统稳定性。
    使用建议:
    - 在高湿度环境下使用时,建议使用干燥剂或防水胶进行防护。
    - 对于高温高湿环境,建议定期检查电阻器的工作状态,确保无损坏或故障。

    兼容性和支持


    该产品适用于各种尺寸的表面贴装,兼容多种电路板设计。厂商提供详细的技术支持和维护文档,帮助客户更好地理解和使用产品。同时,也提供了包装和卷带尺寸的详细信息,方便在生产线上的管理和使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 抗硫化性能不足导致腐蚀 | 选择更大功率的电阻器 |
    | 短时间过载导致电阻变化 | 使用具有更好散热性能的设计 |
    | 高温环境下性能不稳定 | 使用更高额定电流的型号 |
    | 贴装后电阻值偏移 | 确保正确操作和良好的焊接环境 |

    总结和推荐


    AA系列抗硫化片式电阻器以其卓越的抗硫化性能、高可靠性及环保特性,在汽车电子和其他关键应用中表现出色。无论是从性能还是成本角度考虑,它都是一个非常值得推荐的选择。其广泛的尺寸选项和高兼容性使其适用于各种不同的应用需求,是工程师和采购经理的理想之选。

AA0402FR-071K27L参数

参数
电阻值 1.27KΩ
精度 ±1%
额定功率 62.5mW
温度系数 ±150ppm/℃
长*宽*高 1mm*500μm*370μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

AA0402FR-071K27L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 AA0402FR-071K27L AA0402FR-071K27L数据手册

AA0402FR-071K27L封装设计

查看详情并下载
Symbol
Footprint
3D Model
