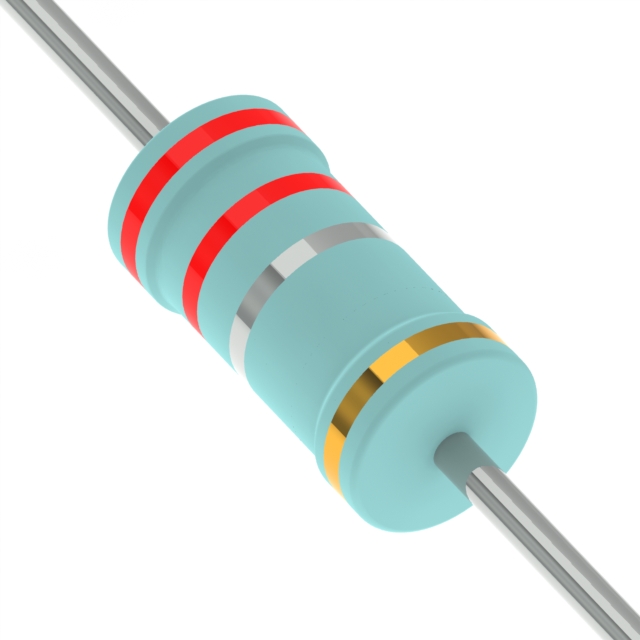

KNP200JB-73-0R22

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 220mΩ ±5% 2W ±300ppm/℃ 导线安装 15.5mm(长度)
供应商型号: 13-KNP200JB-73-0R22-ND
供应商: Digi-Key
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 KNP200JB-73-0R22

KNP200JB-73-0R22概述

    零件编号:KNP系列电阻器技术手册

    产品简介


    产品类型: 通孔电阻器(Through-hole resistor)
    主要功能:
    - 提供1/4W到7W的功率等级
    - 具备高温阻燃多层涂层,符合UL-94V-0标准
    - 具备过载测试保护功能,符合UL-1412标准
    - 精度范围为±1%和±5%
    - 温度系数为±300ppm/°C
    应用领域:
    - 工业自动化设备
    - 消费电子产品
    - 通信设备
    - 医疗器械
    - 航空航天应用

    技术参数


    | 参数 | KNP-25 | KNP-50 | KNP100 | KNP200 | KNP300 | KNP400 | KNP500 | KNP600 | KNP700 |
    ||
    | 外形尺寸 (mm) | 6.3±0.5 | 9.0±0.5 | 11.5±1.0| 15.5±1.0| 17.5±1.0| - | 24.5±1.0| 24.5±1.0| 24.5±1.0|
    | 引脚直径 (mm) | 2.5±0.3 | 3.5±0.3 | 4.6±0.5 | 5.2±0.5 | 6.2±0.5 | - | 8.2±0.5 | 8.2±0.5 | 8.2±0.5 |
    | 高度 (mm) | 28±2.0 | 26±2.0 | 35±2.0 | 33±2.0 | 32±2.0 | - | 38±2.0 | 38±2.0 | 38±2.0 |
    | 电阻值范围 (±1%) | 0.1Ω-150Ω | 0.1Ω-750Ω | 0.1Ω-1.5KΩ | 0.1Ω-2.4KΩ | 0.1Ω-3.3KΩ | - | 0.1Ω-6.2KΩ | - | - |
    | 电阻值范围 (±5%) | 0.1Ω-200Ω | 0.1Ω-800Ω | 0.1Ω-2.2KΩ | 0.1Ω-2.7KΩ | 0.1Ω-3.9KΩ | - | 0.1Ω-6.8KΩ | - | - |
    | 温度系数 (ppm/°C) | ±300 | ±300 | ±300 | ±300 | ±300 | - | ±300 | ±300 | ±300 |
    | 工作温度范围 (°C) | -40~+200| -40~+200| -40~+200| -40~+200| -40~+200| -40~+200| -40~+200| -40~+200| -40~+200|
    | 最高工作电压 | 250V | 300V | 400V | 400V | 400V | - | 400V | 400V | 400V |

    产品特点和优势


    - 功率范围广泛: 从1/4W到7W,能够满足各种不同功率需求的应用。
    - 高精度: 电阻值精度可达到±1%和±5%,适合精密测量和控制系统。
    - 温度稳定性好: 温度系数仅为±300ppm/°C,即使在极端环境下也能保持稳定性能。
    - 高温阻燃: 符合UL-94V-0标准,具有良好的阻燃特性,适用于恶劣环境下的应用。
    - 耐久性强: 经过多项严格测试,包括高温、低温、湿热、振动等,确保长期稳定运行。

    应用案例和使用建议


    - 工业自动化设备: 在复杂的工作环境中,KNP系列电阻器可以提供稳定的电流调节能力,提高系统的可靠性。
    - 消费电子产品: 例如家庭音响系统中的电源管理部分,需要大功率且稳定的电阻器来保证长时间正常运行。
    - 医疗设备: 如心电图机,对于信号处理的准确性要求极高,KNP系列的高精度和高稳定性使其成为理想选择。
    使用建议:
    - 在安装时应避免过度焊接,以防止损坏电阻器。
    - 对于高功率应用,需注意散热问题,确保良好的通风条件。

    兼容性和支持


    - 兼容性: 该产品适用于多种电路板设计,具有广泛的通用性。
    - 技术支持: 厂商提供详尽的技术文档和客户支持服务,帮助用户解决使用过程中的任何问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻器出现发热现象 | 检查是否超过额定功率使用,适当降低负载电流。|
    | 电阻值漂移 | 检查是否在极限温度下使用,考虑更换更高温稳定性型号。|
    | 焊接后性能异常 | 检查焊接质量,重新焊接。 |
    | 无法通过绝缘测试 | 确认安装环境无尘,重新测试。 |

    总结和推荐


    KNP系列电阻器凭借其广泛的功率范围、高精度、优异的温度稳定性以及可靠的高温阻燃性能,在多种应用场合表现出色。其出色的兼容性和厂商的强力技术支持使其在市场上具备极强的竞争力。总体而言,我们强烈推荐KNP系列电阻器用于各种高性能要求的应用场景。

KNP200JB-73-0R22参数

参数
电阻值 220mΩ
精度 ±5%
额定功率 2W
温度系数 ±300ppm/℃
长*宽*高 15.5mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 散装

KNP200JB-73-0R22数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 KNP200JB-73-0R22 KNP200JB-73-0R22数据手册

KNP200JB-73-0R22封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4485 ¥ 3.7898
10+ $ 0.2841 ¥ 2.4002
50+ $ 0.2134 ¥ 1.8036
100+ $ 0.1785 ¥ 1.5085
250+ $ 0.1545 ¥ 1.3054
500+ $ 0.1343 ¥ 1.1236
1000+ $ 0.1219 ¥ 1.0204
5000+ $ 0.1 ¥ 0.8366
库存: 4675
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.78
