首页  >  产品百科  >  PA0402FRL7W0R005L

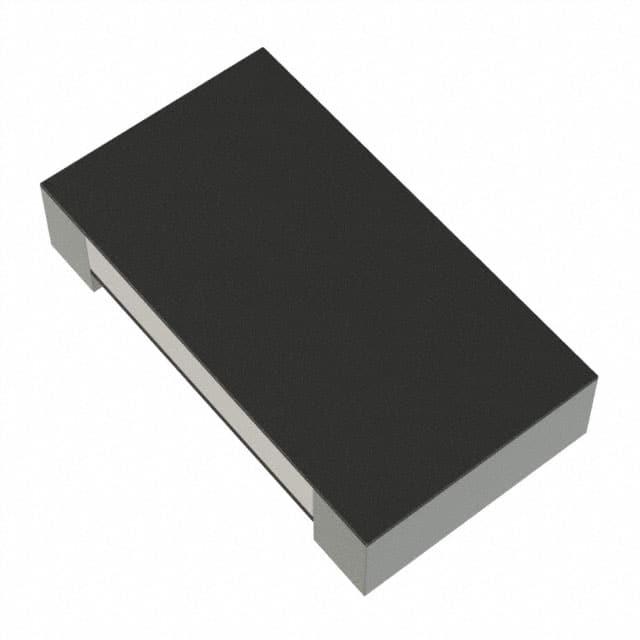

PA0402FRL7W0R005L

产品分类: 其它固定电阻
厂牌: YAGEO/台湾国巨
产品描述: ±1% ±150ppm/℃ 5mΩ 125mW 0402 1mm*550μm*400μm
供应商型号: A-PA0402FRL7W0R005L
供应商: 云汉优选
标准整包数: 1
YAGEO/台湾国巨 其它固定电阻 PA0402FRL7W0R005L

PA0402FRL7W0R005L概述


    产品简介


    PA0402系列电流传感器是一款适用于低温度系数电阻(TCR)的芯片电阻表面贴装产品。该系列电流传感器具有0.4×0.2英寸(0402尺寸)的小巧封装,适合多种应用场合,如消费电子、计算机、电信、工业电源、新能源汽车电子等领域。其主要功能在于通过低阻值实现精准的电流检测,适用于电池充电电路及DC-DC转换器等应用。

    技术参数


    | 参数 | 规格 |

    | 尺寸 | 0402 |
    | 容差 | ±1%(F),±5%(J)|
    | 封装类型 | 纸带包装(R) |
    | 电阻范围 | 2.5 mΩ到20 mΩ |
    | 功率等级 | 1/16 W, 1/8 W, 1/6 W, 1/4 W |
    | 温度系数 | ± 350 ppm/°C(J),± 150 ppm/°C(L) |
    | 额定电压 | 由公式 \( V = \sqrt{P \times R} \) 确定 |
    | 工作温度范围 | -55°C 到 +125°C |
    | 潮湿敏感度 | MSL 1 |

    产品特点和优势


    1. 环保材料:采用无卤素环氧树脂和无铅端子,减少对环境的危害。
    2. 高可靠性:选用优质的TCR水平材料,确保产品的长期稳定性和可靠性。
    3. 低阻值:适合电流感应应用,精确测量电流。
    4. 广泛的温度适应性:能够承受-55°C至+125°C的工作温度范围,适用于各种恶劣环境。
    5. 良好的抗热冲击性:具备优良的耐热冲击性能,在-55°C到+125°C之间进行300次循环测试后仍能保持良好的性能。

    应用案例和使用建议


    应用案例:PA0402系列电流传感器在新能源汽车电子领域广泛应用,例如用于电动汽车充电系统中,通过准确测量电流来控制电池充电过程,从而保障安全性和效率。
    使用建议:在应用过程中,应注意传感器的额定功率和工作温度范围,避免过载或过高温度造成损坏。同时,为保证精度,定期进行校准是必要的。

    兼容性和支持


    PA0402系列电流传感器与其他标准的电子元器件兼容,适用广泛。Yageo公司提供了详细的技术支持和售后服务,用户可以通过销售办公室、分销商或区域代表获取帮助。

    常见问题与解决方案


    1. 问题:传感器安装后出现精度偏差。
    解决方案:检查安装工艺,确保正确的安装位置和焊接质量。必要时进行重新校准。
    2. 问题:传感器在高温环境下性能下降。
    解决方案:确保传感器在规定的温度范围内使用,并采取适当的散热措施。

    总结和推荐


    综上所述,PA0402系列电流传感器凭借其低温度系数、高可靠性和宽工作温度范围,使其成为电流检测领域的优选产品。特别是在新能源汽车等高端应用中,其性能尤为突出。强烈推荐用户选择这款电流传感器,以满足其在不同应用场合中的需求。

PA0402FRL7W0R005L参数

参数
温度系数 ±150ppm/℃
精度 ±1%
额定功率 125mW
电阻个数 -
引脚数量 -
电阻值 5mΩ
长*宽*高 1mm*550μm*400μm
通用封装 0402
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PA0402FRL7W0R005L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 其它固定电阻 YAGEO/台湾国巨 PA0402FRL7W0R005L PA0402FRL7W0R005L数据手册

PA0402FRL7W0R005L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.4429
100+ ¥ 2.262
1000+ ¥ 1.5336
5000+ ¥ 1.0567
10000+ ¥ 0.7524
库存: 80
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.44
直接购买
加入购物车
