RSF3WSJT-73-1K5

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 1.5KΩ ±5% 3W ±300ppm/℃ 插件 通孔安装 15.5mm(长度)
供应商型号: ZT-RSF3WSJT-73-1K5
供应商: 海外现货
标准整包数: 1

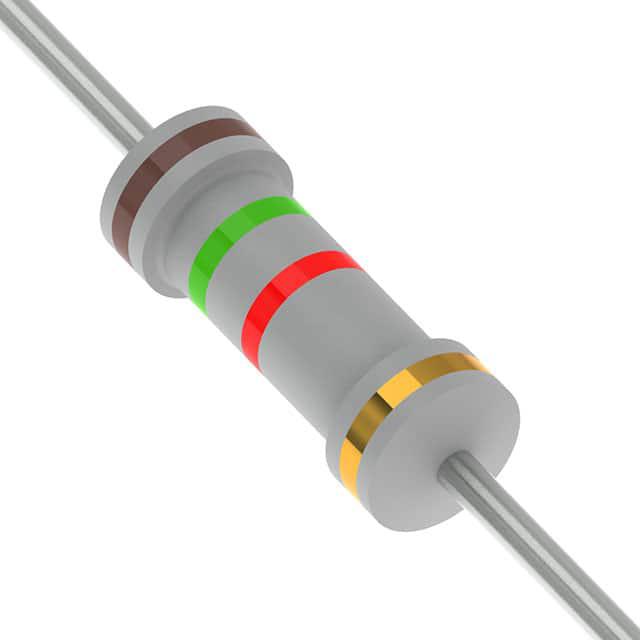

YAGEO/台湾国巨 通孔电阻 RSF3WSJT-73-1K5

RSF3WSJT-73-1K5概述

    # 高质量文章:金属氧化膜保险电阻产品技术手册解析

    1. 产品简介


    金属氧化膜保险电阻(RSF系列)是一类以高稳定性和一致性为特点的电子元器件,适用于需要高可靠性及高过载能力的应用场景。本系列产品分为正常型(Normal Style)和微型(Miniature Style),并通过多层灰黑色或粉色阻燃涂层保护,具有出色的防火性能。RSF系列广泛应用于工业控制、通信设备、汽车电子、家用电器等领域,尤其适合需长时间运行且承受高功率负载的电路设计。

    2. 技术参数


    | 参数项目 | 描述 |

    | 型号 | RSF-25, RSF-50, RSF100, RSF200, RSF300, RSF500等 |
    | 封装尺寸 | 外径D:6.3mm~24.5mm;高度H:2.4mm~8.5mm |
    | 额定功率(@70℃) | 1/4W, 1/2W, 1W, 2W, 3W, 5W |
    | 最高工作电压 | 200V~750V |
    | 最大过载电压 | 300V~1000V |
    | 绝缘耐压 | 250V~500V |
    | 阻值范围 | 1Ω至1MΩ(符合E24系列标准) |
    | 温度系数 | ±300ppm/°C |
    | 工作温度范围 | -55°C 至 +155°C |

    3. 产品特点和优势


    RSF系列电阻的独特优势体现在以下几个方面:
    - 稳定性卓越:通过灰黑色或多层阻燃涂层提供可靠的绝缘保护。
    - 过载能力强:最大过载能力可达额定功率的5倍,且满足IEC标准测试。
    - 高精度:功率、阻值和绝缘性能均经过严格校验,误差范围低至±2%。
    - 环保可靠:符合UL-94V-0阻燃等级及UL-1412过载测试标准。
    - 适用性广:支持多种封装规格,满足不同应用场景需求。
    这些特点使RSF系列电阻成为高温、高压、高可靠性要求场景下的首选产品。

    4. 应用案例和使用建议


    应用场景
    - 工业自动化设备中的电机驱动电路。
    - 家用电器如冰箱、洗衣机的主控板保护电路。
    - 汽车电子系统中的电池管理系统(BMS)保护电路。
    使用建议
    1. 选择合适的功率等级:根据实际应用场景的额定负载功率选择匹配的电阻型号。
    2. 注意过热降额:若环境温度高于70°C,需按照曲线图降低额定功率使用。
    3. 加强绝缘防护:确保安装时避免与易燃材料直接接触,以防止意外火灾风险。

    5. 兼容性和支持


    RSF系列电阻可与市面上主流电子元器件兼容,具备良好的互换性。制造商提供全面的技术支持服务,包括:
    - 详细的技术文档和应用指南。
    - 快速响应的客户技术支持团队。
    - 定制化特殊规格产品开发服务。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 阻值超出允许误差范围 | 检查焊接工艺和安装环境是否符合规范。 |
    | 温度过高导致性能下降 | 调整负载条件或更换更高功率等级的产品。 |
    | 表面标记因化学品受损 | 更换阻燃标记漆,或改进化学品存储方式。 |

    7. 总结和推荐


    综上所述,RSF系列金属氧化膜保险电阻以其出色的稳定性和可靠性,在工业、通信、汽车等多个领域展现出了强大的竞争优势。对于需要高功率承载、高环境适应性和高可靠性的电路设计而言,RSF系列是最佳选择之一。
    推荐指数:★★★★★
    建议用户根据具体需求选择合适的型号,并严格按照手册要求进行操作和维护。如果对特殊规格有需求,可联系厂商定制开发。
    以上内容是对RSF系列金属氧化膜保险电阻技术手册的全面解读,希望能帮助读者更好地了解和应用这一高性能电子元件。

RSF3WSJT-73-1K5参数

参数
电阻值 1.5KΩ
精度 ±5%
额定功率 3W
温度系数 ±300ppm/℃
长*宽*高 15.5mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装

RSF3WSJT-73-1K5数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 RSF3WSJT-73-1K5 RSF3WSJT-73-1K5数据手册

RSF3WSJT-73-1K5封装设计

查看详情并下载
Symbol
Footprint
3D Model
