RC1206FR-071M62L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 1.62MΩ ±1% 250mW 1206 贴片安装 3.1mm*1.6mm*650μm
供应商型号: 11M-RC1206FR-071M62L
供应商: 云汉优选
标准整包数: 1

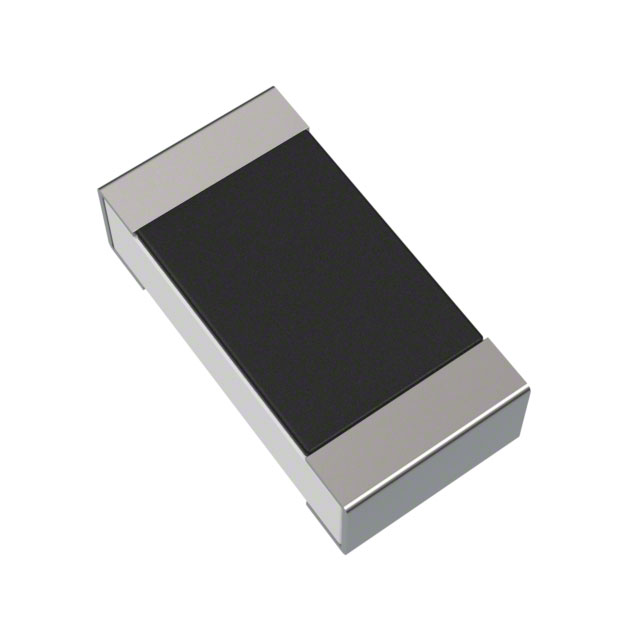

YAGEO/台湾国巨 贴片电阻 RC1206FR-071M62L

RC1206FR-071M62L概述

    通用片式电阻技术手册

    产品简介


    通用片式电阻(RCL系列)是Yageo公司生产的通用型片式电阻,具有广泛的适用范围,适用于各种一般用途的应用场合。其主要功能是在电路中实现电流控制、分压及信号传输等任务。本系列产品涵盖多种尺寸规格,从最小的0075到最大的2512,适用于不同应用场景下的电阻需求。

    技术参数


    - 阻值范围:1Ω至22MΩ(不同型号有所不同)
    - 额定功率:0075型号为1/50W,0100型号为1/32W,0201型号为1/20W,0402型号为1/16W、1/8W,0603型号为1/10W、1/5W,0805型号为1/8W、1/4W,1206型号为1/4W、1/2W,1210型号为1/2W,1218型号为1W,2010型号为3/4W,2512型号为1W、2W
    - 最大工作电压:0075型号为10V,0100型号为15V,0201型号为25V,0402型号为50V、100V,0603型号为75V、150V,0805型号为150V、300V,1206型号为200V、400V、500V,1210型号为200V、500V,1218型号为200V、500V,2010型号为200V、500V,2512型号为200V、500V
    - 最大过载电压:0075型号为25V,0100型号为30V,0201型号为50V,0402型号为100V,0603型号为150V,0805型号为300V,1206型号为500V,1210型号为500V,1218型号为500V,2010型号为500V,2512型号为500V
    - 额定电流:根据不同型号有所不同,例如0402型号为1.0A
    - 最高工作温度:-55℃至155℃(某些型号的温度范围不同)

    产品特点和优势


    1. 环保材料:采用无卤素环氧树脂,符合RoHS标准,无铅化端子设计,减少环境污染。
    2. 高可靠性:采用了高品质陶瓷基板和厚膜电阻工艺,保证了产品的稳定性和高可靠性。
    3. 节省空间:体积小巧,适用于高密度集成应用。
    4. 多尺寸选择:提供多种尺寸选择,覆盖从0075到2512的不同应用场景。
    5. 宽广的阻值范围:提供从1Ω到22MΩ的不同阻值选项,以满足不同的电路设计需求。
    6. 优异的温度系数:部分型号如RC0075、RC0100、RC0201等具有较低的温度系数,适用于对温度敏感的应用场景。

    应用案例和使用建议


    应用案例:
    1. 在电池充电器电路中作为电流传感电阻,监测和控制充电过程中的电流。
    2. 用于DC-DC转换器中作为分压电阻,确保输出电压的稳定性。
    使用建议:
    - 确保所选型号的额定功率和工作电压能够满足实际应用需求,避免因超负荷运行而导致损坏。
    - 对于高温应用,建议选择温度系数低的型号,如RC0075、RC0100等。
    - 在安装过程中注意避免焊接热量过高导致电阻损坏,可以考虑使用低温焊锡。

    兼容性和支持


    兼容性:该产品与市面上主流的PCB板兼容,可直接进行表面贴装。若需进一步了解详细的安装指南,可以参考相关技术手册中的“Chip resistors mounting”。
    支持服务:Yageo公司提供了全面的技术支持和售后服务,如有任何疑问或技术支持需求,可以直接联系当地销售办公室、分销商或代表。

    常见问题与解决方案


    1. 问题:如何订购特定型号的产品?
    - 解决方法:根据产品的全球编号规则(详见技术手册第4页),按照所需的规格进行定制订购。

    2. 问题:如何确定电阻的阻值?
    - 解决方法:参照标记规则(详见技术手册第3页),通过阻值标记的三位或四位数字以及字母R、K、M来识别。
    3. 问题:如何处理过载电压?
    - 解决方法:遵循手册中的电气特性表(详见技术手册第4页),确保在正常工作条件下不超过最大过载电压。

    总结和推荐


    综合评估:通用片式电阻RCL系列具备广泛的应用范围、出色的性能表现以及高度的环境友好性,特别适合于各种一般用途的电路设计中。其多尺寸选择和宽广的阻值范围使得产品在各类应用场景下均能发挥出色的作用。
    推荐使用:鉴于其高性能、可靠性和环保特性,强烈推荐在各种一般用途的电路设计中使用此系列的片式电阻。对于需要高精度、低温度漂移的应用场景,可以优先考虑温度系数低的型号,以确保电路的稳定性和可靠性。

RC1206FR-071M62L参数

参数
电阻值 1.62MΩ
精度 ±1%
额定功率 250mW
温度系数 -
长*宽*高 3.1mm*1.6mm*650μm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RC1206FR-071M62L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 RC1206FR-071M62L RC1206FR-071M62L数据手册

RC1206FR-071M62L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 0.0231
500+ ¥ 0.0198
1500+ ¥ 0.0173
5000+ ¥ 0.0146
25000+ ¥ 0.0138
库存: 4950
起订量: 50 增量: 5000
交货地:
最小起订量为:50
合计: ¥ 1.15
直接购买
加入购物车
