AA1206FR-074K12L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 4.12KΩ ±1% 250mW ±150ppm/℃ 1206 贴片安装 3.1mm*1.6mm*650μm
供应商型号: ZT-AA1206FR-074K12L
供应商: 海外现货
标准整包数: 1

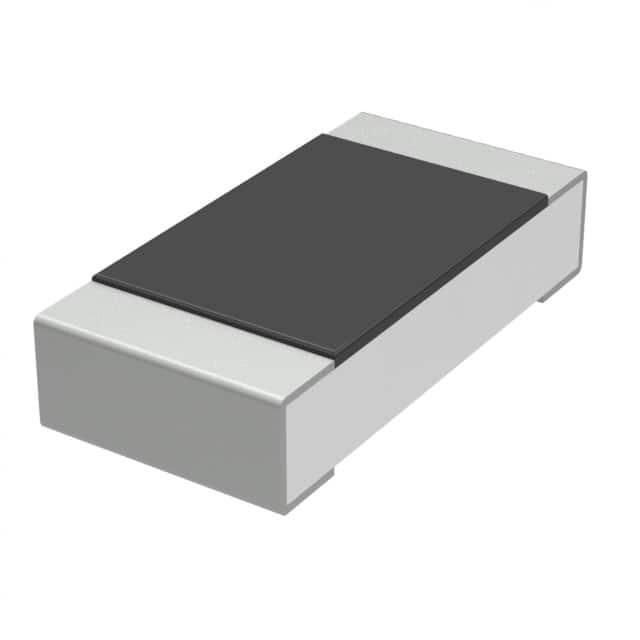

YAGEO/台湾国巨 贴片电阻 AA1206FR-074K12L

AA1206FR-074K12L概述

    抗硫化片式电阻技术手册

    产品简介


    抗硫化片式电阻是一种高品质的电子元器件,专为汽车级应用设计。它主要由厚膜工艺制造而成,具有卓越的抗硫性能。这些电阻广泛应用于汽车电子、发动机控制单元、车身控制系统和安全设备等领域。

    技术参数


    - 阻值范围:1Ω 至 10MΩ
    - 容差:±5%,±1%,±0.5%
    - 尺寸:0201/0402/0603/0805/1206/1210/1218/2010/2512
    - 工作温度范围:-55°C 到 +155°C
    - 额定电压:
    - AA0201: 25V
    - AA0402: 50V
    - AA0603: 75V
    - AA0805: 150V
    - AA1206: 200V
    - AA1210: 200V
    - AA1218: 200V
    - AA2010: 200V
    - AA2512: 200V
    - 最大过载电压:50V(所有型号)
    - 介质耐压强度:100V 至 500V
    - 温度系数:±300 ppm/°C(1Ω 至 10MΩ),±200 ppm/°C(1Ω 至 10Ω)

    产品特点和优势


    - 优越的抗硫性能:能够在含有硫化物的环境中稳定工作。
    - 通过AEC-Q200认证:符合严格的汽车级标准。
    - 低湿度敏感度:湿度敏感等级为MSL1。
    - 符合环保要求:无铅无卤素。
    - 高可靠性和一致性:经过100%自动光学检测(AOI)。
    - 激光调阻技术:确保电阻值在精确的容差范围内。

    应用案例和使用建议


    这些电阻广泛应用于汽车电子系统,如发动机控制单元和车身控制系统。在设计电路时,需注意温度系数,尤其是在高温环境下,可能需要选择较低温度系数的电阻以保证稳定性。例如,在某些关键部件上,可以选用低温度系数的型号(如100 ppm/°C),以提高整体系统的可靠性。

    兼容性和支持


    该产品采用国际通用的封装形式,可以方便地与其他标准SMT器件兼容。制造商提供详细的装配指南和测试报告,以确保最佳的使用效果。同时,产品符合RoHS和Halogen Free标准,适合全球市场的销售需求。

    常见问题与解决方案


    - Q:如何确认电阻值?
    - A: 可以通过外观标记或使用万用表进行测量。详细标记规则参见数据手册“Chip resistors marking”。
    - Q:如何应对高温环境下的电阻漂移?
    - A: 使用温度系数较低的电阻,并确保良好的散热设计。
    - Q:如何处理焊锡后的电阻不一致问题?
    - A: 确保焊接过程符合J-STD-020D标准,可以采用预热或适当的浸焊时间。

    总结和推荐


    抗硫化片式电阻凭借其卓越的性能和广泛的适用性,成为了汽车电子领域的首选。无论是在恶劣的工作环境中还是对精度要求较高的应用场合,这款产品都能提供出色的稳定性和可靠性。我们强烈推荐在汽车电子项目中使用这款产品,以提升整体系统的质量和安全性。

AA1206FR-074K12L参数

参数
电阻值 4.12KΩ
精度 ±1%
额定功率 250mW
温度系数 ±150ppm/℃
长*宽*高 3.1mm*1.6mm*650μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

AA1206FR-074K12L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 AA1206FR-074K12L AA1206FR-074K12L数据手册

AA1206FR-074K12L封装设计

查看详情并下载
Symbol
Footprint
3D Model
