首页  >  产品百科  >  RL1206JR-7W0R22L

RL1206JR-7W0R22L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 220mΩ ±5% 500mW ±600ppm/℃ 1206 贴片安装 3.1mm*1.6mm*650μm
供应商型号: 11M-RL1206JR-7W0R22L
供应商: 云汉优选
标准整包数: 1

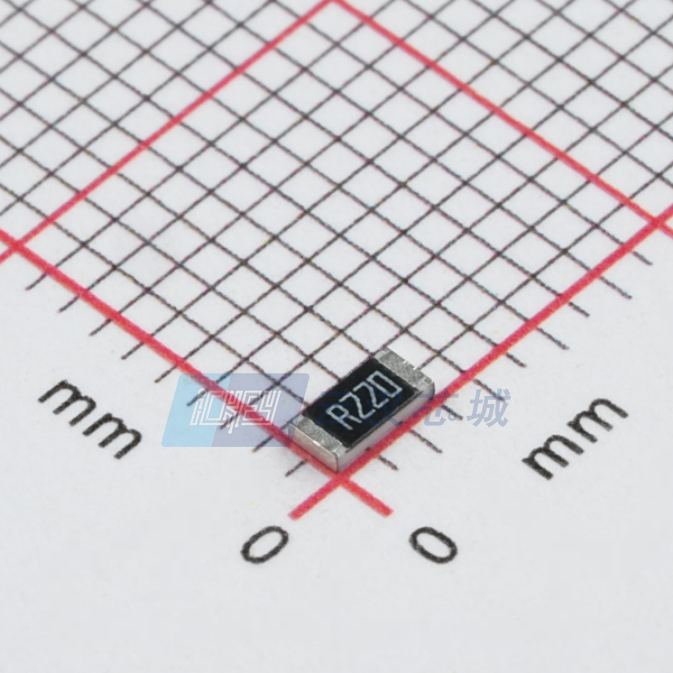

YAGEO/台湾国巨 贴片电阻 RL1206JR-7W0R22L

RL1206JR-7W0R22L概述


    产品简介


    产品类型:
    RL系列低阻值贴片电阻,适用于多种电子产品应用。尺寸范围涵盖0402到2512。
    主要功能:
    这些电阻器采用厚膜工艺制造,具备高精度(1%、2%、5%可选),并且通过了AEC-Q200认证,符合RoHS和无卤素标准。它们主要用于电流检测,能够在苛刻的工作环境中保持稳定的性能。
    应用领域:
    广泛应用于转换器、打印机、服务器板、电信设备、消费类电子产品和汽车电子等领域。

    技术参数


    - 尺寸:0402, 0603, 0805, 1206, 1210, 1218, 2010, 2512
    - 容差:1%、2%、5%
    - 功率:
    - RL0402:1/16 W
    - RL0603:1/10 W
    - RL0805:1/8 W, 1/4 W
    - RL1206:1/4 W, 1/2 W
    - RL1210:1/2 W
    - RL1218:1 W
    - RL2010:3/4 W
    - RL2512:1 W
    - 温度系数(TCR):根据不同的型号和电阻范围,TCR从±200 ppm/°C到±1500 ppm/°C不等。
    - 工作温度范围:正常功率范围为-55 °C到+155 °C;双倍功率范围为-55 °C到+125 °C。
    - 额定电压:根据公式 \( V = \sqrt{PxR} \),其中V为连续额定直流或交流(峰值)工作电压(V),P为额定功率(W),R为电阻值(Ω)。

    产品特点和优势


    - AEC-Q200认证:确保产品质量和可靠性。
    - 无卤素材料:环保友好,减少有害废物。
    - 高组件和设备可靠性:保证长期稳定性能。
    - 节省PCB空间:适合空间紧凑的设计。
    - 适用于电流检测:低阻值设计,能够准确测量电流。
    - MSL等级:MSL 1等级,适合多种应用场景。

    应用案例和使用建议


    应用场景:
    - 转换器:用于调节电源输出,如开关电源模块。
    - 服务器板:作为电源管理和电流监测的关键组件。
    - 汽车电子:如发动机控制单元,辅助电池管理等。
    使用建议:
    - 正确选择尺寸和电阻值:根据具体应用需求选择合适的尺寸和电阻值,避免过载和发热。
    - 注意环境条件:考虑工作环境温度和湿度,确保长期稳定性。
    - 正确的焊接工艺:采用SMT工艺进行焊接,确保良好的焊点质量。

    兼容性和支持


    这些电阻器与市面上常见的SMT设备和工艺高度兼容。Yageo公司提供全面的技术支持和售后服务,包括安装指南、测试报告和技术文档,以确保客户能够顺利集成和使用这些产品。

    常见问题与解决方案


    - 问题:电阻值漂移。
    - 解决办法:检查焊接质量和工作环境,必要时更换新的器件。

    - 问题:无法通过焊锡性测试。
    - 解决办法:确认焊接温度和时间设置正确,遵循制造商的建议。

    总结和推荐


    综上所述,RL系列低阻值贴片电阻在性能、可靠性和适用性方面表现优异。它们具有广泛的应用前景,尤其是在需要高精度和可靠性的领域。强烈推荐这些电阻器用于各种电子设备中,特别是需要高精度电流检测的场合。

RL1206JR-7W0R22L参数

参数
电阻值 220mΩ
精度 ±5%
额定功率 500mW
温度系数 ±600ppm/℃
长*宽*高 3.1mm*1.6mm*650μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RL1206JR-7W0R22L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 RL1206JR-7W0R22L RL1206JR-7W0R22L数据手册

RL1206JR-7W0R22L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 0.0336
500+ ¥ 0.0288
1500+ ¥ 0.0252
5000+ ¥ 0.0212
25000+ ¥ 0.0202
库存: 340
起订量: 50 增量: 5000
交货地:
最小起订量为:50
合计: ¥ 1.68
直接购买
加入购物车
