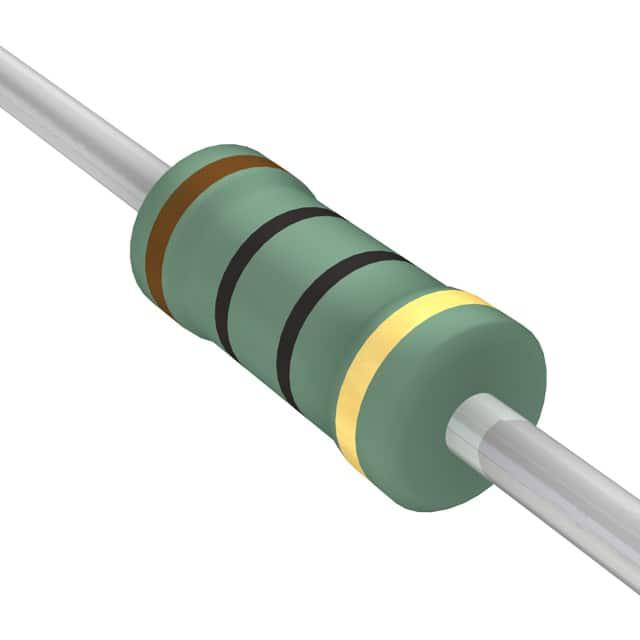

KNP100JR-52-10R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 10Ω ±5% 1W 导线安装 11.5mm(长度)
供应商型号: 603-KNP100JR-52-10R
供应商: Mouser
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 KNP100JR-52-10R

KNP100JR-52-10R概述

    通过孔电阻器技术手册

    产品简介


    通过孔电阻器是一种广泛应用于电子电路中的基本组件。它采用单层绕制的方式将电阻丝缠绕在陶瓷棒上,并通过焊接的方式将镀锡电解铜连接线焊接到端帽上。该系列电阻器主要分为标准型(KNP)和迷你型(KNP50S, KNP1WS 等),适用于各种不同功率需求的应用场合。

    技术参数


    以下是该系列电阻器的关键技术参数:
    | 类型 | KNP-25 | KNP-50 | KNP100 | KNP200 | KNP300 | KNP400 | KNP500 | KNP600 | KNP700 |
    ||
    | 外形尺寸 (mm) | 6.3±0.5 | 9.0±0.5 | 11.5±1.0 | 15.5±1.0 | 17.5±1.0 | 24.5±1.0 | 24.5±1.0 | 24.5±1.0 | 24.5±1.0 |
    | 长度 (mm) | 2.5±0.3 | 3.5±0.3 | 4.6±0.5 | 5.2±0.5 | 6.2±0.5 | 8.2±0.5 | 8.2±0.5 | 8.2±0.5 | 8.2±0.5 |
    | 直径 (mm) | 28±2.0 | 26±2.0 | 35±2.0 | 33±2.0 | 32±2.0 | 38±2.0 | 38±2.0 | 38±2.0 | 38±2.0 |
    | 引脚直径 (mm) | 0.55±0.05| 0.55±0.05| 0.8±0.05 | 0.8±0.05 | 0.8±0.05 | 0.8±0.05 | 0.8±0.05 | 0.8±0.05 | 0.8±0.05 |
    | 功率等级 | 1/4W, 1/2W, 1W, 2W, 3W, 4W, 5W, 7W |

    | 电阻容差 | ±1%, ±5% |
    | 温漂系数 | ±300ppm/°C |

    产品特点和优势


    通过孔电阻器具有以下特点和优势:
    1. 高可靠性:通过严格的质量测试,如高温和高湿环境下的耐久性测试。
    2. 多功能性:提供多种功率等级选择,满足不同应用场景的需求。
    3. 高温适应性:可在-40°C至+200°C的温度范围内稳定工作。
    4. 阻燃设计:符合UL-94V-0标准,具备多层涂层的阻燃特性。

    应用案例和使用建议


    这些电阻器常用于电源管理、汽车电子、工业自动化和通信设备中。例如,在一个需要高功率密度的电源管理应用中,可以选择KNP-500型号以满足高功率需求。在实际使用时,应根据环境温度对功率等级进行适当降额处理,以确保长期可靠运行。

    兼容性和支持


    这些电阻器与其他主流标准接插件相兼容。制造商提供了详尽的技术支持,包括详细的安装指南和维护文档,帮助客户更好地使用和维护产品。

    常见问题与解决方案


    1. 问题:工作温度超过40°C时,功率下降?
    解决方案:依据手册中的曲线图,根据具体温度条件降额使用。
    2. 问题:如何判断阻值误差?
    解决方案:根据电阻值的范围,选择±1%或±5%的精度等级,确保满足应用需求。
    3. 问题:出现短时间过载现象?
    解决方案:检查电路设计并确保负载合理分布,避免长时间过载。

    总结和推荐


    总的来说,通过孔电阻器凭借其高可靠性和广泛的适用性,成为了众多电子应用中的理想选择。特别适合需要高功率、高稳定性和耐恶劣环境的应用场景。因此,强烈推荐使用这一系列电阻器以满足各类电子设备的需求。

KNP100JR-52-10R参数

参数
电阻值 10Ω
精度 ±5%
额定功率 1W
温度系数 -
长*宽*高 11.5mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 卷带包装

KNP100JR-52-10R数据手册
