首页  >  产品百科  >  PE1206FRM7W0R05L

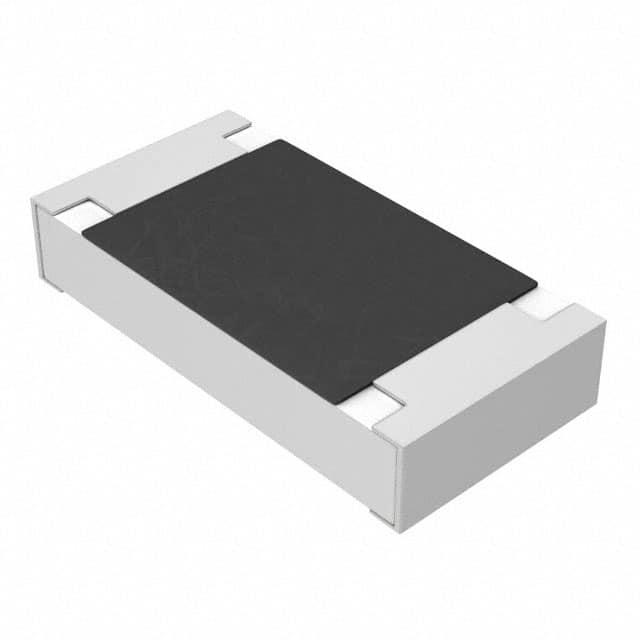

PE1206FRM7W0R05L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 50mΩ ±1% 500mW ±75ppm/℃ 1206 贴片安装 3.2mm*1.6mm*890μm
供应商型号: A-PE1206FRM7W0R05L
供应商: 云汉优选
标准整包数: 1
YAGEO/台湾国巨 贴片电阻 PE1206FRM7W0R05L

PE1206FRM7W0R05L概述


    产品简介


    PEL系列电流传感器是一款专为汽车级应用设计的低温度系数电阻(Low TCR)。这种芯片电阻适用于各种表面贴装,具有多种尺寸选择,如0201、0402、0603、0805、1206、2010和2512。该系列电阻具备出色的精度,允许的公差范围包括5%、1%、0.5%和0.1%,并完全符合RoHS标准和无卤素要求,适合环保需求高的应用场合。

    技术参数


    基本参数:
    - 温度系数: ± 50 ppm/°C至± 350 ppm/°C,具体视型号而定。
    - 电阻值: 5 mΩ 至 910 mΩ。
    - 功率等级: 不同尺寸有不同的功率等级,例如0201型的最大功率为1/20W,而2512型则达到1W。
    - 尺寸: 支持0201/0402/0603/0805/1206/2010/2512等多种规格。
    - 包装: 支持纸带和凸板纸带两种方式。
    - 操作温度范围: 0201到0402型为-55°C至+125°C;0603到2512型为-55°C至+170°C。

    产品特点和优势


    1. AEC-Q200认证: 确保在汽车应用中高度可靠。
    2. 环保材料: 使用无卤素环氧树脂,减少环境污染。
    3. 高可靠性: 长期稳定,无有害物质。
    4. 低电阻: 适用于电流检测,如电池充电器电路和DC-DC转换器。

    应用案例和使用建议


    应用领域:
    - 消费电子产品
    - 计算机
    - 电信/数据通信
    - 工业电源
    - 汽车
    - 可再生能源
    使用建议:
    - 在安装时确保电路板的清洁,避免污染物导致的接触不良。
    - 根据实际应用需求选择合适尺寸的电阻。
    - 考虑散热设计,确保工作温度在安全范围内。

    兼容性和支持


    - 兼容性: 与标准表面贴装工艺兼容。
    - 支持: 厂商提供全面的技术支持,包括销售办公室、分销商和地区代表的联系信息。

    常见问题与解决方案


    1. 问题: 安装过程中焊点不牢。
    - 解决方案: 检查焊接条件,确认焊接温度和时间,确保使用适当的助焊剂和清洗剂。
    2. 问题: 电阻阻值不稳定。
    - 解决方案: 确认电阻尺寸与所需的功率等级匹配,检查工作环境温度是否在正常范围内。

    总结和推荐



    总结

    :
    PEL系列电流传感器具有出色的温度稳定性、广泛的应用范围及环保特性,非常适合需要精确测量电流的应用场合,如消费电子产品、计算机、电信设备、工业设备、汽车和可再生能源系统。
    推荐:
    鉴于其出色的性能和广泛的应用领域,PEL系列电流传感器是值得推荐的产品。无论是在研发阶段还是大规模生产中,都能展现出色的可靠性和稳定性。

PE1206FRM7W0R05L参数

参数
电阻值 50mΩ
精度 ±1%
额定功率 500mW
温度系数 ±75ppm/℃
长*宽*高 3.2mm*1.6mm*890μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PE1206FRM7W0R05L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 PE1206FRM7W0R05L PE1206FRM7W0R05L数据手册

PE1206FRM7W0R05L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.0721
100+ ¥ 1.3614
1000+ ¥ 0.9231
2000+ ¥ 0.636
4000+ ¥ 0.4528
库存: 25
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.07
直接购买
加入购物车
