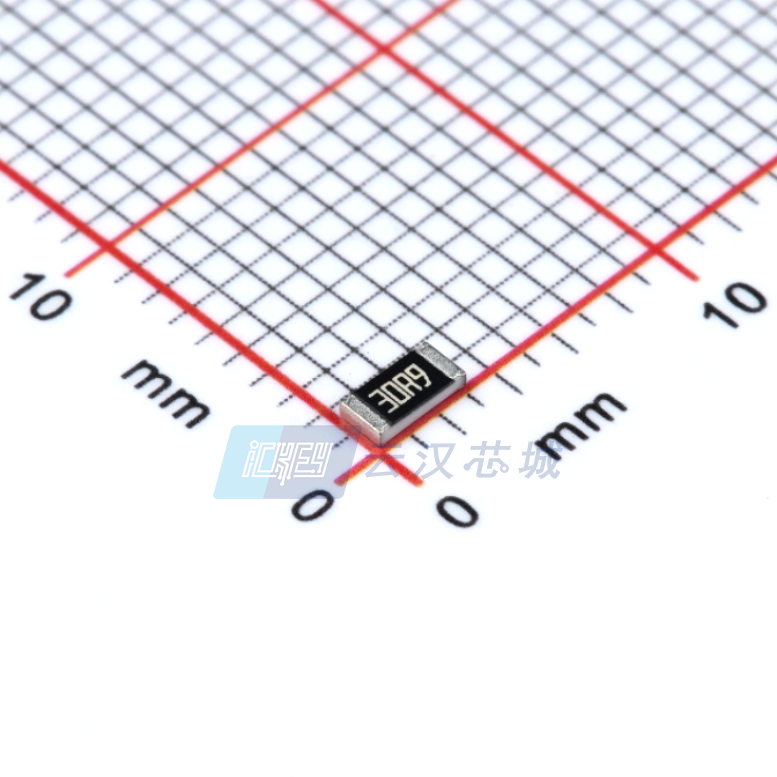

AC1206FR-0730R9L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 30.9Ω ±1% 250mW ±100ppm/℃ 1206 贴片安装 3.1mm*1.6mm*650μm
供应商型号: 603-AC1206FR-0730R9L
供应商: Mouser
标准整包数: 1
YAGEO/台湾国巨 贴片电阻 AC1206FR-0730R9L

AC1206FR-0730R9L概述


    产品简介


    产品类型: THICK FILM CHIP RESISTORS(厚膜芯片电阻)
    主要功能: 作为电路中的电阻元件,用于调节电流和电压。
    应用领域:
    - 一般用途
    - 车载电子设备
    - 工业应用

    技术参数


    | 规格参数 | 说明 |

    | 尺寸 | 0201, 0402, 0603, 0805, 1206, 1210, 1218, 2010, 2512 |
    | 容差 | ±5%, ±1%, ±0.5% |
    | 最高工作温度 | -55 °C 至 +155 °C |
    | 额定功率 | 不同型号不同,例如AC0201为1/20W,AC2512为2W |
    | 最大工作电压 | 不同型号不同,例如AC0201为25V,AC2512为200V |
    | 温度系数 | ±100 ppm/°C 至 ±200 ppm/°C |
    | 电阻范围 | 1Ω 至 22MΩ |

    产品特点和优势


    AC系列厚膜芯片电阻具备以下特点和优势:
    - 符合AEC-Q200标准,适合汽车电子领域。
    - 湿度敏感等级MSL 1。
    - 焊接符合J-STD-020D标准。
    - 采用无卤素环氧树脂。
    - RoHS合规。
    - 减少环境有害废物。
    - 极高的组件和设备可靠性。
    - 全自动光学检测。

    应用案例和使用建议


    应用案例:
    AC系列厚膜芯片电阻广泛应用于车用电子设备,如发动机控制单元(ECU)、车载音响系统等。
    使用建议:
    - 在焊接时要遵循J-STD-020D标准以确保良好的焊接效果。
    - 使用适当的包装和储存方法以避免潮湿对电阻的影响。
    - 建议在高温环境中使用时加装额外的散热装置以保证长期稳定工作。

    兼容性和支持


    兼容性:
    - 与RC系列的封装和焊接轮廓相同,参考数据表中的“Chip resistors mounting”。
    支持和服务:
    - 厂商提供包括测试报告在内的详细文档支持。
    - 如需进一步了解±0.5%误差率的产品信息,可联系销售。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 电阻值偏离误差范围 | 确保操作环境在规定的温度范围内 |
    | 电阻表面受损 | 确保正确的安装和保护措施 |
    | 高温下稳定性问题 | 使用适当的散热装置 |

    总结和推荐


    综合评估:
    - 主要优点:符合严格的AEC-Q200标准,适合汽车电子设备;具有良好的温度稳定性;提供广泛的尺寸选择;高度可靠,满足严格的工业要求。
    - 建议:鉴于其卓越的性能和适用范围,强烈推荐使用此系列厚膜芯片电阻,特别是在需要高可靠性的汽车和工业应用场合。

AC1206FR-0730R9L参数

参数
电阻值 30.9Ω
精度 ±1%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 3.1mm*1.6mm*650μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

AC1206FR-0730R9L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 AC1206FR-0730R9L AC1206FR-0730R9L数据手册

AC1206FR-0730R9L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.115 ¥ 0.9718
10+ $ 0.0265 ¥ 0.2235
100+ $ 0.0207 ¥ 0.1749
1000+ $ 0.015 ¥ 0.1263
5000+ $ 0.0099 ¥ 0.0837
10000+ $ 0.0088 ¥ 0.0744
25000+ $ 0.0076 ¥ 0.0639
100000+ $ 0.0065 ¥ 0.0548
库存: 541
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.97
