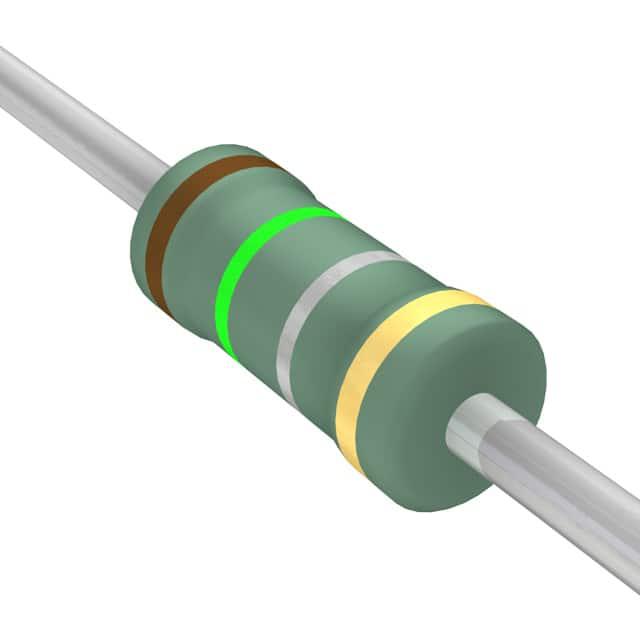

KNP100JR-73-0R15

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 150mΩ ±5% 1W 导线安装 11.5mm(长度)
供应商型号: 13-KNP100JR-73-0R15TR-ND
供应商: Digi-Key
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 KNP100JR-73-0R15

KNP100JR-73-0R15概述

    高质量文章:通孔电阻器(Through-Hole Resistor)的技术手册解析

    1. 产品简介


    电子元器件类型:
    通孔电阻器是一种常见的电子元件,广泛应用于各种电路设计中,其主要功能是限制电流流动并分配电压。通孔电阻器因其结构简单、性能稳定而备受青睐,适用于模拟电路、开关电源、仪器仪表等领域。
    主要功能:
    - 提供电阻值的精确控制。
    - 在电路中提供分压和限流作用。
    应用领域:
    - 工业自动化设备
    - 家用电器控制电路
    - 汽车电子控制系统
    - 测试测量设备

    2. 技术参数


    | 参数名称 | 描述 |

    | 尺寸规格(Diameter) | 正常型(KNP系列):6.3mm 至 24.5mm;小型化(KNP50S等):6.3mm 至 11.5mm |
    | 功率等级 | 1/4W、1/2W、1W、2W、3W、4W、5W、7W |
    | 温度系数(TCR) | ±300ppm/°C |
    | 工作温度范围 | -40°C 至 +200°C |
    | 电阻精度 | ±1% 或 ±5% |
    | 短时间过载测试 | IEC 60115-1 标准下,10倍额定功率持续5秒后变化量≤±2% |
    | 绝缘耐压测试 | 不同型号:200V 至 400V |
    | 抗焊接热测试 | 在260±3°C条件下浸泡10秒,电阻值变化量≤±1% |

    3. 产品特点和优势


    - 高功率承载能力: 支持从1/4W到7W的功率等级,适合多种负载需求。
    - 宽泛的工作温度范围: -40°C至+200°C确保其在极端环境下也能正常工作。
    - 高可靠性涂层保护: 绿色阻燃漆涂层符合UL-94V-0标准,满足过载测试要求。
    - 精准电阻值选择: 提供±1%和±5%两种精度选项,满足不同电路设计需求。
    - 多功能应用支持: 既可用于普通电路,也适用于高温、高压等特殊场合。

    4. 应用案例和使用建议


    典型应用场景:
    - 工业自动化控制: 用于调节电动机速度或控制传感器信号传输。
    - 汽车电子: 用于调节车载空调系统中的电流分配。
    - 家用电器: 如电饭煲、微波炉中的功率控制模块。
    使用建议:
    - 当工作环境温度高于40°C时,需按照手册中的降额曲线调整功率等级。
    - 在高频电路中,建议选用低温度系数的电阻以减少温度变化带来的影响。
    - 安装时需注意焊接点的牢固性,避免因振动导致接触不良。

    5. 兼容性和支持


    - 兼容性: 本系列电阻器与主流PCB板及插件设备完全兼容,易于集成到现有系统中。
    - 技术支持: 厂商提供详尽的产品文档、样品申请服务及售后技术支持,确保客户快速解决问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后电阻值发生变化 | 调整焊接温度至规范范围内(235±5°C)。 |
    | 使用中出现过热现象 | 降低功耗或增加散热装置。 |
    | 温度系数不符合预期 | 更换具有更低温度系数的型号。 |

    7. 总结和推荐


    综合评估:
    KNP系列通孔电阻器凭借其高性能、高可靠性和广泛的适用范围,在工业、汽车和消费电子领域展现了强大的竞争力。其出色的温度适应能力和坚固的结构设计使其成为复杂电路的理想选择。
    推荐结论:
    如果您需要一款能够应对严苛环境、性能稳定的电阻器,KNP系列无疑是首选。无论是研发工程师还是终端用户,都可以放心采用此系列产品来满足设计需求。
    最终评分: ★★★★★(5/5)

    如需进一步咨询或采购,可联系厂商获取详细信息和技术支持!

KNP100JR-73-0R15参数

参数
电阻值 150mΩ
精度 ±5%
额定功率 1W
温度系数 -
长*宽*高 11.5mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 卷带包装

KNP100JR-73-0R15数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 KNP100JR-73-0R15 KNP100JR-73-0R15数据手册

KNP100JR-73-0R15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.0773 ¥ 0.6409
4000+ $ 0.0709 ¥ 0.5875
10000+ $ 0.0638 ¥ 0.529
14000+ $ 0.0616 ¥ 0.5105
20000+ $ 0.0594 ¥ 0.4924
50000+ $ 0.0546 ¥ 0.4524
100000+ $ 0.0516 ¥ 0.4273
200000+ $ 0.0503 ¥ 0.4168
库存: 4000
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 1281.8
直接购买
加入购物车
