首页  >  产品百科  >  PA2512FKE7W0R005E

PA2512FKE7W0R005E

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 5mΩ ±1% 2W ±50ppm/℃ 2512 贴片安装 6.35mm*3.18mm*880μm
供应商型号: C723630
供应商: 国内现货
标准整包数: 5

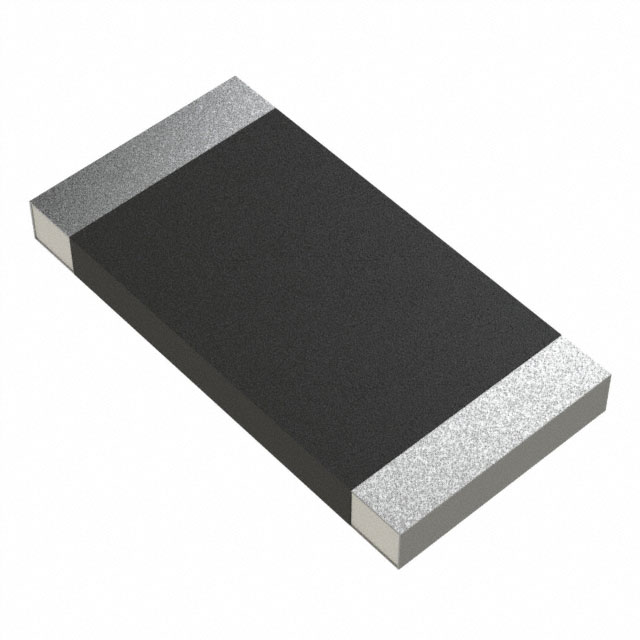

YAGEO/台湾国巨 贴片电阻 PA2512FKE7W0R005E

PA2512FKE7W0R005E概述

    #

    产品简介


    PAE系列低TCR电流传感器是一种专为汽车应用设计的芯片电阻器,适用于表面安装。这些电流传感器具有出色的热系数电阻(TCR)控制水平材料,特别适合电池充电电路和DC-DC转换器中的电流感应应用。它们的主要功能是用于精确测量和监测电流,适用于消费电子、计算机、电信/数据通信、工业电源、替代能源以及汽车电子等多个领域。

    技术参数


    - 尺寸: 2512
    - 精度:
    - ±0.5%
    - ±1%
    - ±5%
    - 包装类型:
    - K: 铆合带包装盘
    - 温度系数:
    - ±50 ppm/°C
    - ±75 ppm/°C
    - ±100 ppm/°C
    - 额定功率:
    - 1W
    - 2W
    - 3W
    - 电阻值范围:
    - 0.5 mΩ 到 100 mΩ
    - 工作温度范围: –55°C 到 +170°C
    - 额定电压: 通过下式计算:
    - \(V = \sqrt{P \times R}\)
    - 其中 \(V\) 是连续工作电压(V),\(P\) 是额定功率(W),\(R\) 是电阻值(Ω)

    产品特点和优势


    PAE系列电流传感器具备以下特点和优势:
    - AEC-Q200认证:满足汽车级标准。
    - 无卤素环氧树脂:环保设计。
    - 符合RoHS:减少有害物质。
    - 高可靠性和抗硫化能力:适用于严苛的工作环境。
    - 低阻值设计:非常适合电流感应应用。
    - 抗硫化:延长使用寿命。

    应用案例和使用建议


    应用案例
    - 消费电子:如便携式设备、智能家居设备。
    - 计算机:如服务器电源供应器。
    - 工业/电源供应:如开关电源和不间断电源系统。
    - 替代能源:如太阳能逆变器和风能转换器。
    - 汽车电子:如电动汽车充电器和车载电源模块。
    使用建议
    - 在选择具体型号时,考虑所需的应用场景和具体电阻值要求。
    - 确保所选电阻器的工作温度在其规定的范围内。
    - 在高湿度环境中使用时,应确保良好的湿度防护措施。
    - 对于需要高可靠性应用,建议进行详细测试以验证其性能。

    兼容性和支持


    PAE系列电流传感器适用于多种电子设备和系统。厂商提供详细的订单和支持服务,可联系当地销售办事处、分销商和代表处获取更多帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度漂移大 | 选择合适的温度系数型号 |
    | 高湿度环境下失效 | 使用防潮保护套 |
    | 额定功率不足 | 更换更高功率的型号 |

    总结和推荐


    PAE系列低TCR电流传感器在多个应用领域表现出色,特别是在汽车电子和工业电源系统中。其高可靠性和抗硫化能力使其成为一款值得信赖的产品。鉴于其在复杂环境下的稳定性和多功能性,强烈推荐在相关应用中使用。
    综上所述,PAE系列电流传感器凭借其卓越的性能、广泛的适用性和可靠的品质,是值得用户信赖的选择。无论是针对消费电子产品还是汽车电子领域,这款产品都是理想之选。

PA2512FKE7W0R005E参数

参数
电阻值 5mΩ
精度 ±1%
额定功率 2W
温度系数 ±50ppm/℃
长*宽*高 6.35mm*3.18mm*880μm
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PA2512FKE7W0R005E数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 PA2512FKE7W0R005E PA2512FKE7W0R005E数据手册

PA2512FKE7W0R005E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.6399
50+ ¥ 0.5079
150+ ¥ 0.4419
500+ ¥ 0.3924
2500+ ¥ 0.3528
4000+ ¥ 0.3329
库存: 4185
起订量: 5 增量: 4000
交货地:
最小起订量为:5
合计: ¥ 3.19
