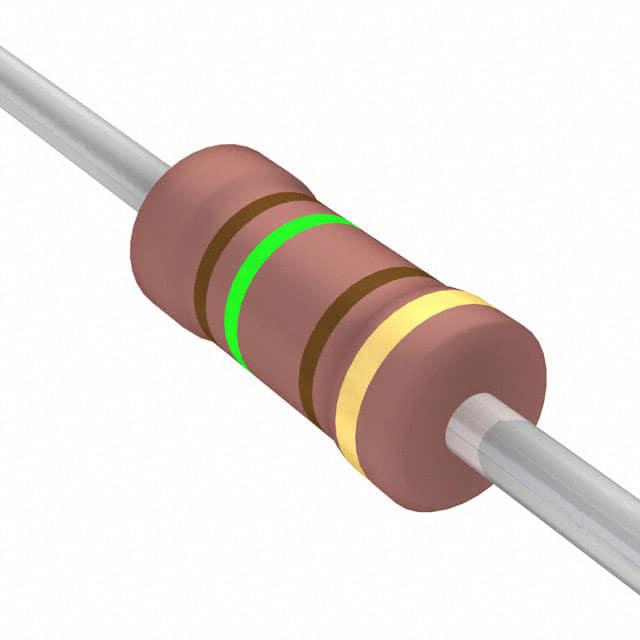

FMP100JR-52-150R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 150Ω ±5% 1W 通孔安装 6.3mm(长度)
供应商型号: 4559791
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 FMP100JR-52-150R

FMP100JR-52-150R概述


    产品简介


    FMP系列金属膜高功率电阻
    FMP系列金属膜高功率电阻是一种通过真空溅射系统制造的高性能电阻器。它采用多层混合金属合金和保护材料在经过处理的高级陶瓷基板上沉积而成。随后,在电阻层上切割出螺旋沟槽,并焊接电解铜连接引脚。该系列产品具有超小型设计,并且外壳涂有一层粉色色漆。它们在多个领域都有广泛的应用,例如电力电子、工业自动化、通信设备等。

    技术参数


    | 参数 | FMP-50 | FMP100 | FMP200 | FMP3WS | FMP300 |
    |
    | 尺寸(mm) | 3.4x1.9 | 6.3x2.4 | 9.0x3.9 | 11.5x4.5| 15.5x5.0|
    | 引脚直径(mm) | 0.45±0.05 | 0.55±0.05 | 0.55±0.05 | 0.8±0.05 | 0.8±0.05 |
    | 功率等级 | 1/2W | 1W | 2W | 3W
    | 最大工作电压 | 200V | 350V | 500V | 750V
    | 最大过载电压 | 400V | 600V | 700V | 1,000V
    | 电阻范围 | 1Ω - 4M7Ω
    | 工作温度范围 | -55°C ~ +155°C
    | 温度系数 | ±100ppm/°C | ±50ppm/°C (FMP-50 & FMP100类型, R ≥ 10RΩ) |

    产品特点和优势


    1. 高精度:FMP系列金属膜电阻具有±1%和±5%的高电阻容差,确保了极高的测量精度。
    2. 可靠性高:通过UL认证,可以承受高达3倍额定电压的短期过载,并通过了一系列严苛的环境测试,包括高温、低温、湿热等条件。
    3. 超宽的工作温度范围:能够在-55°C至+155°C的极端环境中稳定工作,适合各种恶劣环境下的应用。
    4. 高可靠性涂层:火焰阻燃涂层符合UL-94V-0标准,能够在过载条件下保持不燃烧,提供额外的安全保障。
    5. 高功率等级:不同型号分别提供1/2W、1W、2W和3W的功率等级,满足不同的应用场景需求。

    应用案例和使用建议


    应用案例
    - 电力电子设备:如逆变器、电源转换器等需要高功率、高可靠性的场合。
    - 工业自动化控制:用于电机驱动、传感器信号调理等控制回路中。
    - 通信设备:如基站设备、无线通信模块中的信号衰减调节等。
    使用建议
    - 在高环境温度下使用时,需根据环境温度调整工作负载以避免损坏。
    - 高功率应用时,务必遵循厂家推荐的散热措施,防止因过热而导致电阻失效。
    - 确保正确安装,避免过度振动导致电阻损坏。

    兼容性和支持


    - FMP系列金属膜电阻适用于多种电子设备和电路,可以与其他常用电子元器件轻松搭配使用。
    - 厂商提供详细的技术文档和支持服务,包括产品规格书、安装指南、常见问题解答等。
    - 如有任何技术问题或需要定制化的产品,可通过官方渠道联系技术支持团队获取帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 在高温环境下,电阻过早失效 | 确保按手册要求进行功率降额使用 |
    | 过载电压时,电阻出现故障 | 确认电压不超过最大工作电压和过载电压限制 |
    | 安装后无法正常工作 | 检查安装位置是否有短路或开路现象 |
    | 电路电流超出电阻承受范围 | 选择更高功率等级的电阻 |

    总结和推荐


    FMP系列金属膜高功率电阻凭借其高精度、可靠性高、工作温度范围广等特点,是电力电子、工业自动化和通信等领域中的理想选择。无论是从设计还是实际应用的角度来看,这些电阻都表现出色。因此,强烈推荐在上述应用场景中选用FMP系列金属膜电阻。

FMP100JR-52-150R参数

参数
电阻值 150Ω
精度 ±5%
额定功率 1W
温度系数 -
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

FMP100JR-52-150R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP100JR-52-150R FMP100JR-52-150R数据手册

FMP100JR-52-150R封装设计

查看详情并下载
Symbol
Footprint
3D Model
