JPW-06-T-52-

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨

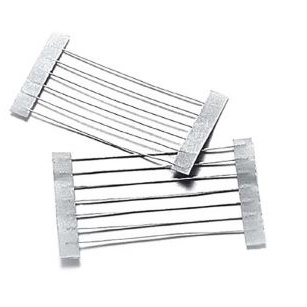

产品描述: Yageo 面包线, 26mm, 镀锡铜
供应商型号: N-JPW-06-T-52-
供应商: 云汉优选
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 JPW-06-T-52-

JPW-06-T-52-概述

    Jumper Wires Tinned-Copper Wire Type JPW 系列技术手册

    1. 产品简介


    Jumper Wires(跳线)是一种广泛应用于电子电路中的组件,用于连接不同部件或电路板上的导电线路。本文档介绍的是YAGEO Corporation生产的Tinned-Copper Jumper Wires系列。这些跳线采用镀锡软铜线制造,具有出色的导电性能和可靠性,适用于各种工业及消费电子产品。

    2. 技术参数


    | 规格 | 描述 |

    | 材料 | 镀锡软铜线 |
    | 导体直径 | 0.5mm, 0.6mm, 0.7mm, 0.8mm, 1.0mm(±0.05mm)|
    | 抗张强度 | 符合CNS 8938标准,抗拉强度≥28kg/mm² |
    | 延伸率 | 符合CNS 8938标准,延伸率≥24%(直径0.5~0.6mm),≥26%(直径0.7~1.0mm) |
    | 电流容量 | 0.5mm直径:6A@70°C;0.6mm直径:7.5A@70°C;0.7mm直径:8.5A@70°C;0.8mm直径:10A@70°C;1.0mm直径:15A@70°C |
    | 焊接性 | 235℃±5℃,5s覆盖率达95% |
    | 镀层 | 锡含量≥99.9%,镀层厚度4±1μm |

    3. 产品特点和优势


    - 高导电性:采用镀锡软铜材料,保证了良好的导电性能。
    - 高可靠性:通过严格的抗张强度和延伸率测试,确保产品在长时间使用后仍能保持稳定的性能。
    - 多样化选择:提供多种导体直径,满足不同的应用需求。
    - 易于焊接:良好的焊接性使得安装过程更加简便快捷。
    - 高温度稳定性:能够在高温环境下稳定工作,具有良好的温度适应性。

    4. 应用案例和使用建议


    这些跳线广泛应用于各种电子设备中,如家电控制板、汽车电子系统、工业自动化设备等。具体使用时,建议根据设备的电流负载要求选择合适的导体直径,以确保电路的安全稳定运行。
    例如,在某些需要较大电流承载的应用场合(如电机驱动),可选用直径为1.0mm的跳线,以确保足够的载流能力。而在空间有限的场合,则可以选择较细的导体直径,但需注意负载电流限制。

    5. 兼容性和支持


    这些跳线与其他电子元件具有良好的兼容性,可以方便地与各种电子设备集成使用。YAGEO Corporation提供了全面的技术支持和售后服务,包括产品咨询、技术支持和快速响应的客户服务中心。

    6. 常见问题与解决方案


    - 问题:焊接后出现虚焊
    - 解决方案:检查焊点是否干净且无氧化物,确保焊接温度和时间符合要求。
    - 问题:电流超过额定值导致烧毁
    - 解决方案:严格按照产品规格书中的电流承载能力进行使用,避免超载。
    - 问题:导体断裂
    - 解决方案:检查是否因外力造成导体损坏,或者在运输和存储过程中受到不当处理。

    7. 总结和推荐


    综上所述,YAGEO Corporation生产的Tinned-Copper Jumper Wires(JPW系列)具备出色的导电性能、高可靠性及多样化选择,适用于各种复杂多变的应用场景。因此,我们强烈推荐这些跳线用于需要高可靠性的电子项目中。同时,厂商提供的全面技术支持和服务也增加了其市场竞争力。

JPW-06-T-52-参数

参数
电阻值
精度 -
额定功率 -
温度系数 -
长*宽*高 26mm(长度)*600μm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

JPW-06-T-52-数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 JPW-06-T-52- JPW-06-T-52-数据手册

JPW-06-T-52-封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
22000+ $ 0.005 ¥ 0.0423
56000+ $ 0.0046 ¥ 0.0394
233000+ $ 0.0044 ¥ 0.0373
610000+ $ 0.0042 ¥ 0.0355
1875000+ $ 0.0041 ¥ 0.0347
库存: 2800000
起订量: 22000 增量: 1
交货地:
最小起订量为:22000
合计: ¥ 930.6
