首页  >  产品百科  >  PNP3WVJR-73-56R

PNP3WVJR-73-56R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 56Ω ±5% 3W 通孔安装 13mm(长度)
供应商型号: ZT-PNP3WVJR-73-56R
供应商: 海外现货
标准整包数: 1

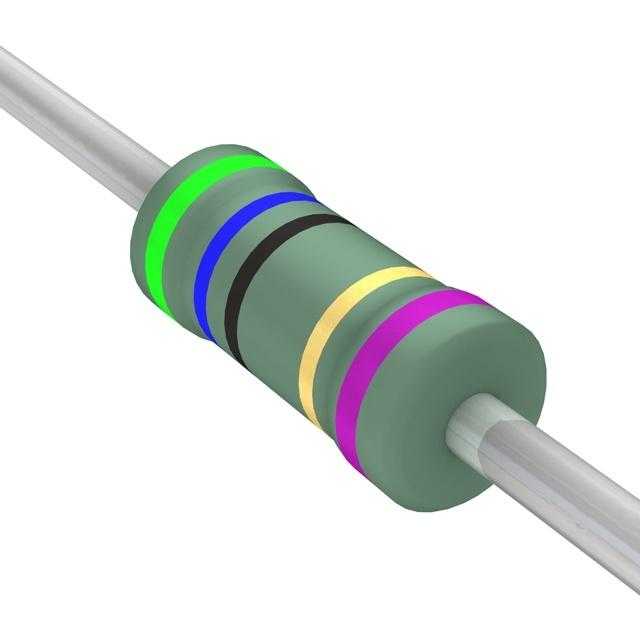

YAGEO/台湾国巨 通孔电阻 PNP3WVJR-73-56R

PNP3WVJR-73-56R概述

    高功率穿孔电阻产品技术手册

    1. 产品简介


    高功率穿孔电阻是一种广泛应用于各种电子设备中的关键组件,它们以卓越的性能和可靠性而闻名。这类电阻器通过将阻值线圈紧密缠绕在陶瓷棒上,并采用镀锡电解铜连接端帽进行焊接,从而实现了高功率密度和紧凑设计。高功率穿孔电阻的主要特点是其能够在紧凑的体积内提供高达7W的额定功率,同时保持极低的温度系数(±100ppm/°C 和 ±300ppm/°C)。这些特性使其在电源设备、电机驱动系统、工业控制等领域具有广泛的应用。

    2. 技术参数


    主要规格:
    - 系列型号:
    - PNP100/200/300/400(超小型)
    - PNP1WV/3WV/4WV/5WV/7WV(正常型号)
    - 基本规格:
    - 额定功率:1W, 2W, 3W, 4W, 5W, 7W
    - 最大工作电压:300V
    - 电阻范围(±1%):
    - PNP100/200/300/400:0.22Ω - 2.8KΩ
    - PNP1WV/3WV/4WV/5WV/7WV:0.047Ω - 10KΩ
    - 温度系数:±100ppm/°C, ±300ppm/°C
    - 耐压等级:符合UL-94V-0标准
    - 尺寸规格(单位:mm):
    - 超小型系列:直径φ ≤ 17.5, 长度H ≤ 7.5
    - 正常系列:直径φ ≤ 25, 长度H ≤ 7.5
    - 温度范围:-40°C 至 +200°C
    性能测试:
    - 瞬时过载测试:10倍额定功率持续5秒,容差±2.0%+0.05Ω
    - 绝缘耐压测试:在V形夹具中测试60秒,无击穿现象
    - 湿度测试:在40±2°C,相对湿度90%-95%下,持续56天,加载0.1倍额定连续工作电压,容差±5.0%+0.05Ω

    3. 产品特点和优势


    - 高功率密度:紧凑的设计使得这些电阻器能够在较小的空间内提供较高的功率,特别适用于空间受限的应用场景。
    - 高可靠性:采用多层阻燃涂层,确保在极端条件下的稳定性。
    - 温度系数低:具备优良的温度稳定性,适用于温度波动较大的环境中。
    - 广泛的工作温度范围:可在极端条件下保持良好的性能。
    - 多重防护测试:通过多项严格的环境和机械测试,保证长期可靠运行。

    4. 应用案例和使用建议


    应用案例:
    - 工业控制:用于电机驱动和控制系统中,确保稳定供电。
    - 电源设备:广泛应用于开关电源、稳压电源和变频器等设备中,提供稳定的电流输出。
    - 测试仪器:作为校准工具的一部分,提供准确的电阻值参考。
    使用建议:
    - 在高温环境下使用时,需根据额定负载曲线适当降低额定功率。
    - 为确保最佳性能,建议在安装过程中遵循正确的焊接和布线规范。

    5. 兼容性和支持


    这些高功率穿孔电阻与大多数主流电子设备兼容,能够直接替换其他类型的电阻器。制造商提供了详尽的技术文档和支持服务,包括使用指南、技术咨询和售后服务,确保客户能够充分利用这些产品的性能优势。

    6. 常见问题与解决方案


    - Q:如何选择适合特定应用的电阻器?
    - A: 依据具体应用的电压、电流和温度要求来选择合适的电阻器。可参照技术手册中的额定功率曲线图进行选择。
    - Q:如何正确安装这些电阻器?
    - A: 确保焊接点稳固且无虚焊,使用正确的焊接时间和温度。
    - Q:长时间暴露在潮湿环境中会有什么影响?
    - A: 可能会导致接触不良或性能下降。定期检查并更换故障部件是保持性能的关键。

    7. 总结和推荐


    综上所述,高功率穿孔电阻凭借其优异的性能、紧凑的设计和广泛的适用范围,在众多应用场景中表现出色。特别推荐在需要高功率密度和良好温度稳定性的场合使用。这些电阻器不仅能够提高设备的性能,还能够延长使用寿命,降低维护成本。对于任何需要高可靠性和高效能的电子设备,高功率穿孔电阻都是理想的选择。

PNP3WVJR-73-56R参数

参数
电阻值 56Ω
精度 ±5%
额定功率 3W
温度系数 -
长*宽*高 13mm(长度)
安装方式 通孔安装
零件状态 在售

PNP3WVJR-73-56R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 PNP3WVJR-73-56R PNP3WVJR-73-56R数据手册

PNP3WVJR-73-56R封装设计

查看详情并下载
Symbol
Footprint
3D Model
