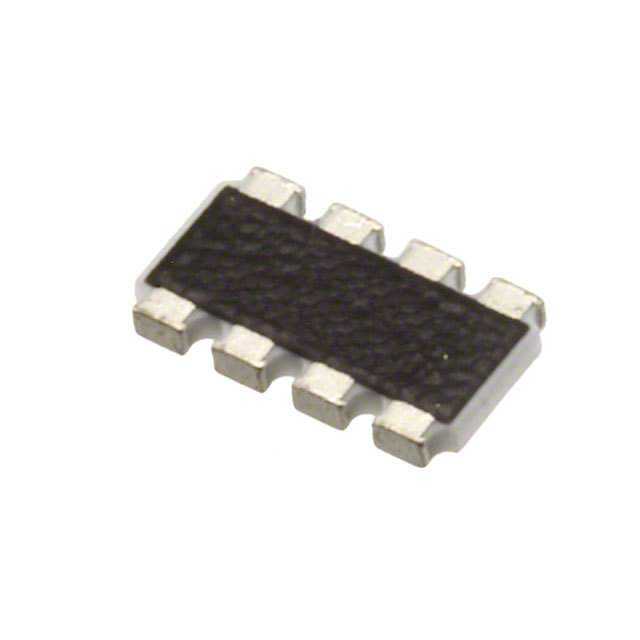

YC324-JK-0727KL

产品分类: 网络阵列电阻
厂牌: YAGEO/台湾国巨
产品描述: 27KΩ ±5% ±200ppm/℃ 125mW 2012 贴片安装 5.08mm*3.2mm*700μm
供应商型号: Q-RBT-YC324-JK-0727KL
供应商: 海外现货
标准整包数: 76000
YAGEO/台湾国巨 网络阵列电阻 YC324-JK-0727KL

YC324-JK-0727KL概述

    # YAGEO Chip Resistor Surface Mount YC/TC Series 102 to 358 技术手册解析

    产品简介


    基本介绍
    YAGEO芯片电阻系列(YC/TC)是一款表面贴装(Surface Mount)芯片电阻器,广泛适用于多种电子设备。此系列产品包含YC(凸面和平面)和TC(凹面)两种类型,采用厚膜工艺制造,具有高可靠性及环保设计。产品支持从低阻值(0.02 Ω)到高阻值(10 MΩ)的宽范围阻值需求,具备卓越的性能和稳定性,特别适合SDRAM和DDRAM终端应用。此外,还广泛应用于笔记本电脑、桌面计算机、移动电话及电信设备等领域。

    技术参数


    以下是产品的主要技术参数:
    | 参数类型 | 具体描述 |

    | 封装尺寸 | YC: 102/104/122/124/162/164/248/324/158T/358L/358T
    TC: 122/124/164 |
    | 工作温度范围 | YC102/104/TC122/124: -55°C 至 +125°C
    其他型号:-55°C 至 +155°C |
    | 额定功率 | YC102/104: 1/32 W
    YC122至TC164: 1/16 W
    YC324: 1/8 W |
    | 电压等级 | YC102/104: 12.5V/25V/25V
    其他型号: 50V/100V/200V |
    | 电阻精度 | ±1%(E24/E96)或±5%(E24) |
    | 温度系数 | ±200 ppm/°C 或 ±250 ppm/°C |
    | 包装形式 | 纸带卷(R)和嵌体塑料带(K) |
    | 电阻范围 | 0.02 Ω 至 10 MΩ |

    产品特点和优势


    独特功能和优势
    1. AEC-Q200认证:满足汽车电子标准,广泛用于车载应用。
    2. 高效的贴片装配能力:适用于现代自动化生产,降低组装成本。
    3. 环保合规:RoHS兼容,无铅电极设计,减少有害物质排放。
    4. 玻璃封装:提高抗环境干扰能力,延长使用寿命。
    5. 小体积节省空间:相较于传统电阻,占用更少的PCB空间。

    应用案例和使用建议


    应用案例
    - 终端设备:如SDRAM和DDRAM电路板。
    - 消费类电子产品:PDA、PND等便携设备。
    - 通讯设备:智能手机、通信模块等。
    使用建议
    - 对于高可靠性要求的应用场景,推荐选用AEC-Q200认证型号。
    - 在高温环境下工作时,优先考虑具有更高温度系数的型号(例如YC122)。
    - 大批量生产时,建议使用嵌体塑料带包装以提升自动化效率。

    兼容性和支持


    兼容性
    - 该系列芯片电阻与多种主流SMT生产设备完全兼容。
    - 产品与大多数工业标准设计可无缝集成,支持现有电路板布局。
    支持和服务
    YAGEO提供详尽的技术文档和全方位客户支持,涵盖定制化标签、材料选择咨询以及长期供货保障。

    常见问题与解决方案


    问题1:焊接过程中出现不良
    原因:可能由于焊接温度过高导致焊锡飞溅。
    解决方案:调整焊接温度,确保符合标准(245±3°C)。
    问题2:产品在高温下性能下降
    原因:可能是电阻温度系数偏高。
    解决方案:更换为更高温范围的型号(如YC122或TC164)。
    问题3:电阻标值不符
    原因:标记未正确读取或存在制造误差。
    解决方案:参考产品手册中的标记规则,必要时进行校准测试。

    总结和推荐


    综合评估
    YAGEO YC/TC系列芯片电阻凭借其高精度、多功能性和环境友好型设计,在众多行业中表现出色。特别是在SDRAM/DDRAM终端、计算机、通信设备等场景中,其卓越性能和低成本优势令人印象深刻。
    推荐结论
    对于需要高性能、高可靠性的电子系统,强烈推荐使用YAGEO YC/TC系列芯片电阻。无论是研发阶段还是大规模生产,其全面的支持服务都确保了项目的顺利推进。

YC324-JK-0727KL参数

参数
电阻值 27KΩ
电阻个数 -
精度 ±5%
温度系数 ±200ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 125mW
电阻器匹配率漂移 -
长*宽*高 5.08mm*3.2mm*700μm
通用封装 2012
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

YC324-JK-0727KL数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 网络阵列电阻 YAGEO/台湾国巨 YC324-JK-0727KL YC324-JK-0727KL数据手册

YC324-JK-0727KL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
76000+ $ 0.0016 ¥ 0.0137
库存: 76000
起订量: 380000 增量: 76000
交货地:
最小起订量为:76000
合计: ¥ 1041.2
