PNP200JR-52-27R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 27Ω ±5% 2W 通孔安装 9mm(长度)
供应商型号: ZT-PNP200JR-52-27R
供应商: 海外现货
标准整包数: 1

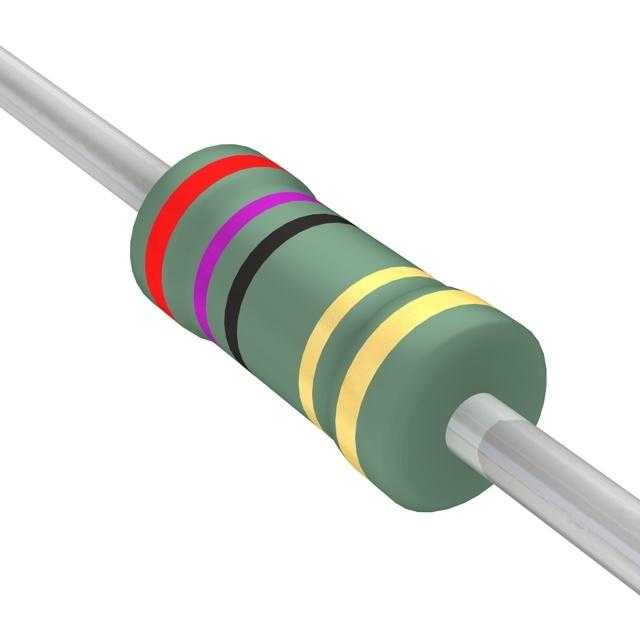

YAGEO/台湾国巨 通孔电阻 PNP200JR-52-27R

PNP200JR-52-27R概述

    通过式电阻器(Thru-Hole Resistors)技术手册

    产品简介


    通过式电阻器是一种常见的电子元件,通常用于电路板中。它们由电阻线绕制在陶瓷棒上构成,两端焊接铜导线。这类电阻器的特点是能够在较小的封装内实现高功率处理能力。通过式电阻器广泛应用于各种领域,如工业自动化、汽车电子、通信设备等。

    技术参数


    以下是不同型号的通过式电阻器的技术规格:
    | 型号 | 尺寸 (mm) | 功率等级 (W) | 电阻范围 (Ω) | 温度系数 (ppm/°C) | 绝缘电压 (V) | 工作温度范围 (°C) |
    ||
    | PNP100 | ø 6.3 ± 0.5, H 28 ± 2.0 | 1 | ±1%: 0.22Ω - 130Ω | ±100, ±300 | 300 | -40 to +200 |
    | PNP200 | ø 9.0 ± 0.5, H 26 ± 2.0 | 2 | ±1%: 0.1Ω - 820Ω | ±100, ±300 | 300 | -40 to +200 |
    | PNP300 | ø 11.5 ± 1.0, H 35 ± 2.0 | 3 | ±1%: 0.1Ω - 2.2KΩ | ±100, ±300 | 300 | -40 to +200 |
    | PNP400 | ø 15.5 ± 1.0, H 33 ± 2.0 | 4 | ±1%: 0.1Ω - 2.8KΩ | ±100, ±300 | 300 | -40 to +200 |

    产品特点和优势


    1. 高功率密度:这些电阻器能够在紧凑的封装内实现较高的功率处理能力,适用于需要小体积但高功率的应用。
    2. 耐高温:电阻器可以在-40°C到+200°C的宽温度范围内正常工作。
    3. 高可靠性:经过严格的环境测试(如高温、湿热、温度循环等),确保了其长期可靠性和稳定性。
    4. 阻燃涂层:采用多层火焰阻隔涂层,符合UL-94V-0标准,提高了安全性。

    应用案例和使用建议


    - 工业自动化:常用于电机驱动和传感器电路中,以控制电流和保护电路。
    - 汽车电子:在发动机管理系统、刹车系统中作为负载电阻器。
    - 通信设备:作为滤波电路中的关键元件。
    使用建议:
    - 在超过70°C的工作环境下,需要根据额定负载曲线进行降额使用。
    - 确保使用时考虑到环境条件,避免过载。

    兼容性和支持


    这些电阻器与大多数常见的电子电路兼容,可以方便地集成到现有的电路设计中。制造商提供详细的技术支持文档和售后服务,以帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    1. Q: 如何正确选择电阻器的功率等级?
    - A: 根据实际电路需求选择合适的功率等级。参考额定负载曲线,特别是在高温环境下需进行降额使用。

    2. Q: 如何测试绝缘电阻?
    - A: 使用绝缘电阻测试仪,在1000V DC条件下测量,确保结果大于100MΩ。

    3. Q: 如何防止电阻器过热?
    - A: 在电路设计中合理布置散热装置,并留出足够的空气流通空间。

    总结和推荐


    综上所述,这些通过式电阻器以其高功率密度、宽工作温度范围和高可靠性,成为了众多应用领域的理想选择。它们特别适合需要高性能、稳定性和安全性的场合。强烈推荐在需要高性能电阻器的应用中使用这些产品。

PNP200JR-52-27R参数

参数
电阻值 27Ω
精度 ±5%
额定功率 2W
温度系数 -
长*宽*高 9mm(长度)
安装方式 通孔安装
零件状态 在售

PNP200JR-52-27R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 PNP200JR-52-27R PNP200JR-52-27R数据手册

PNP200JR-52-27R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1754 ¥ 1.4694
库存: 0
起订量: 375 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
