PSP500JB-1K5

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 1.5KΩ ±5% 5W 导线安装 25mm*6.4mm*6.4mm
供应商型号: ZT-PSP500JB-1K5
供应商: 海外现货
标准整包数: 1

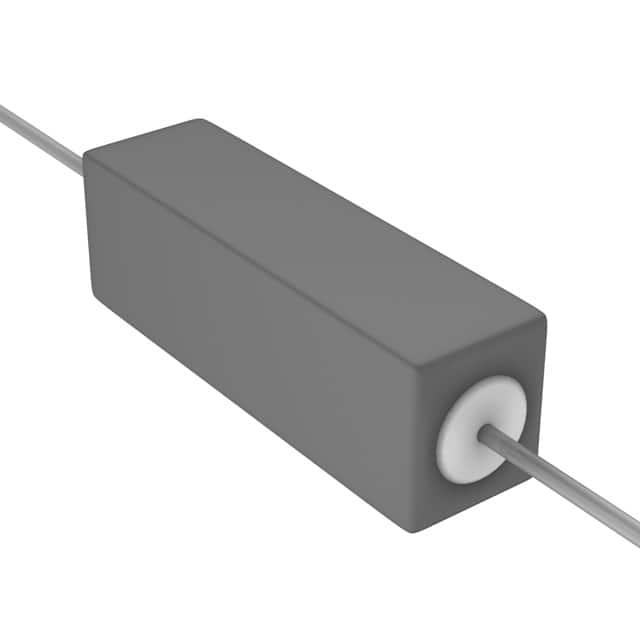

YAGEO/台湾国巨 通孔电阻 PSP500JB-1K5

PSP500JB-1K5概述

    文章:纤维水泥绕线电阻(PSP系列)技术手册解析

    1. 产品简介


    纤维水泥绕线电阻(PSP系列)是专为高功率负载需求设计的电子元件。这些电阻器采用玻璃纤维芯材绕制而成,确保了卓越的阻燃性、电弧阻抗性和防潮性能。此外,这些电阻器还具备自熄灭特性,能在极端条件下保持稳定的工作表现。它们适用于各类无线电接收机和电视接收机中,能有效防止过载导致的燃烧和高温风险。

    2. 技术参数


    PSP系列电阻器的技术规格如下:
    - 功率等级:4W, 5W, 7W, 9W, 11W, 17W
    - 电阻范围:
    - PSP400:0.1Ω - 9.1KΩ
    - PSP500:0.15Ω - 15KΩ
    - PSP7WS:0.33Ω - 33KΩ
    - PSP700:0.51Ω - 47KΩ
    - PSP900:0.91Ω - 82KΩ
    - 温度系数:400±50ppm/°C
    - 额定工作温度范围:-55°C至+350°C
    - 电压耐受:2000V
    - 绝缘耐压测试:在V型夹具上进行60秒,测试电压按表格要求
    - 瞬时过载测试:额定功率10倍,持续5秒
    - 耐潮湿性:在40±2°C、90-95%RH环境下加载0.1倍RCWV,持续56天

    3. 产品特点和优势


    PSP系列电阻器具有以下显著特点和优势:
    - 优异的电气性能:出色的功率耐受能力和低温度系数,保证了长时间稳定运行。
    - 高安全性:采用玻璃纤维芯材料和精密绕制工艺,确保了卓越的阻燃性和自熄灭能力。
    - 宽泛的工作温度范围:-55°C至+350°C,适合在极端环境下使用。
    - 严格的测试标准:通过多项国际标准如IEC 60115-1认证,确保产品质量和可靠性。

    4. 应用案例和使用建议


    PSP系列电阻器广泛应用于以下领域:
    - 无线电和电视接收机:确保信号传输的稳定性,防止过载引起的火灾和高温。
    - 工业自动化设备:可用于高精度控制电路中,提供稳定的电流限制和保护功能。
    使用建议:
    - 在使用过程中注意散热,尤其是在环境温度高于70°C的情况下,需按照表格所示进行降额使用。
    - 在焊接和连接时,严格按照标准操作,避免损坏引脚和端子。

    5. 兼容性和支持


    PSP系列电阻器与其他主流电子元器件兼容良好,适合大多数标准电路板设计。供应商提供详尽的技术支持和售后保障服务,确保客户在使用过程中获得最佳体验。

    6. 常见问题与解决方案


    问题一:电阻器在高温下无法正常工作。
    - 解决方案:遵循手册中的降额使用建议,在超过70°C的环境中降低电阻器的功率使用。
    问题二:电阻器在潮湿环境中出现异常。
    - 解决方案:确认是否满足潮湿环境下的使用条件,如果需要可以加装防水罩或其他防护措施。
    问题三:电阻器在焊接后无法通过绝缘耐压测试。
    - 解决方案:检查焊接工艺是否符合标准,必要时重新焊接并进行再次测试。

    7. 总结和推荐


    PSP系列纤维水泥绕线电阻以其卓越的电气性能、安全性和稳定性成为市场上备受推崇的产品。其广泛的适用范围和可靠的测试结果使其在各种应用中都能表现出色。因此,强烈推荐给需要高性能电阻器的电子工程师和技术人员使用。

PSP500JB-1K5参数

参数
电阻值 1.5KΩ
精度 ±5%
额定功率 5W
温度系数 -
长*宽*高 25mm*6.4mm*6.4mm
安装方式 导线安装
零件状态 在售
包装方式 散装

PSP500JB-1K5数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 PSP500JB-1K5 PSP500JB-1K5数据手册

PSP500JB-1K5封装设计

查看详情并下载
Symbol
Footprint
3D Model
