首页  >  产品百科  >  KNP100JR-52-33R

KNP100JR-52-33R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 33Ω ±5% 1W 导线安装 11.5mm(长度)
供应商型号: UA-KNP100JR-52-33R
供应商: 海外现货
标准整包数: 2000

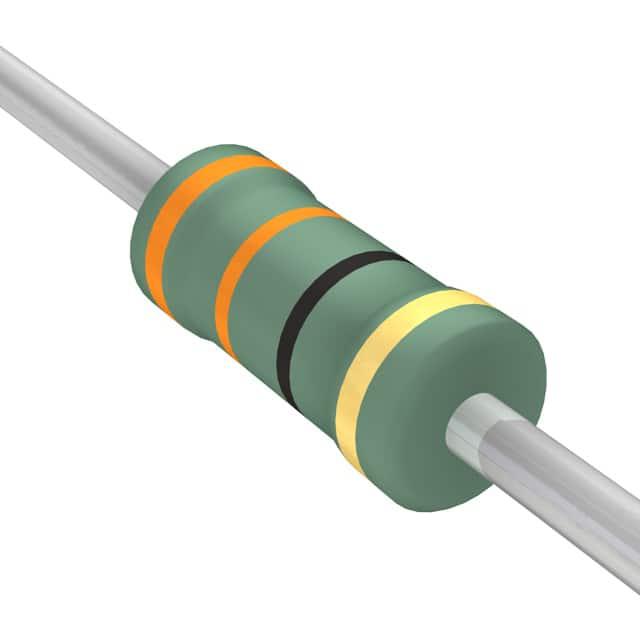

YAGEO/台湾国巨 通孔电阻 KNP100JR-52-33R

KNP100JR-52-33R概述


    产品简介


    本产品是一款通过孔式电阻器,型号涵盖KNP-25到KNP-700系列。这些电阻器采用单层绕线结构,基于陶瓷杆设计,具有较高的功率等级和稳定性,适用于多种高要求的应用场景。它们主要应用于电源、通信设备、汽车电子以及工业自动化等领域,因其出色的可靠性和稳定的性能而广受好评。

    技术参数


    以下为具体的技术规格和性能参数:
    - 功率等级:1/4W, 1/2W, 1W, 2W, 3W, 4W, 5W, 7W
    - 阻值范围(±1%):0.1Ω - 150Ω, 0.1Ω - 750Ω, 0.1Ω - 1.5KΩ, 0.1Ω - 2.4KΩ, 0.1Ω - 3.3KΩ, 0.1Ω - 6.2KΩ, 0.1Ω - 1.5KΩ, 0.1Ω - 2.2KΩ, 0.1Ω - 2.7KΩ, 0.1Ω - 3.9KΩ, 0.1Ω - 6.8KΩ
    - 阻值范围(±5%):0.1Ω - 200Ω, 0.1Ω - 800Ω, 0.1Ω - 2.2KΩ, 0.1Ω - 2.7KΩ, 0.1Ω - 3.9KΩ, 0.1Ω - 6.8KΩ
    - 温度系数:±300ppm/°C
    - 最大工作电压:250V - 400V
    - 耐压测试:在绝缘上施加相应电压无击穿
    - 操作温度范围:-40°C 到 +200°C
    - 短时过载能力:10次额定功率,持续5秒
    - 可燃性:符合UL-94V-0标准,具备多重防燃涂层

    产品特点和优势


    - 高温耐受性:可在高达200°C的环境中正常工作,适用于极端高温场合。
    - 多档功率选择:提供从1/4W到7W不同功率等级的选择,以满足各种应用场景的需求。
    - 高可靠性:通过严格的IEC 60115-1性能测试,包括湿度稳态测试、热循环测试和过载测试等,确保长期稳定可靠运行。
    - 抗溶剂腐蚀:能够抵抗酒精等有机溶剂的侵蚀,保持良好的标记和连接端子的坚固性。

    应用案例和使用建议


    这些电阻器适用于多种高可靠性要求的应用场合,如汽车电子控制单元、通信基站电源、工业自动化控制板等。对于高负载电流和高温环境下的应用尤为适用。为了进一步提高应用效果,建议:
    - 在高温环境下使用时,根据需要降低功率等级。
    - 确保正确的安装和布线以避免热应力集中。

    兼容性和支持


    该系列产品与其他标准尺寸的通过孔式电阻器兼容。制造商提供详尽的技术文档和支持服务,包括但不限于安装指南、性能测试报告以及现场技术支持等。

    常见问题与解决方案


    - 问题1:在高温环境下工作时,电阻值出现变化。
    - 解决方案:确保按照技术手册中的要求进行降额使用。
    - 问题2:接线后发现焊点虚焊。
    - 解决方案:重新焊接并确保焊点充分浸润。
    - 问题3:标记文字模糊不清。
    - 解决方案:联系供应商更换新的标识清晰的电阻器。

    总结和推荐


    总体来看,这款通过孔式电阻器以其广泛的功率选择范围、卓越的高温耐受性以及良好的机械强度表现,在高可靠性应用中表现出色。建议在复杂工况及对温度敏感的应用场合中优先考虑选用。

KNP100JR-52-33R参数

参数
电阻值 33Ω
精度 ±5%
额定功率 1W
温度系数 -
长*宽*高 11.5mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 卷带包装

KNP100JR-52-33R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 KNP100JR-52-33R KNP100JR-52-33R数据手册

KNP100JR-52-33R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.0336 ¥ 0.2818
6000+ $ 0.0336 ¥ 0.2818
18000+ $ 0.0336 ¥ 0.2818
库存: 40000
起订量: 4000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 563.6
直接购买
加入购物车
