首页  >  产品百科  >  KNP100JB-73-1R2

KNP100JB-73-1R2

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 1.2Ω ±5% 1W ±300ppm/℃ 导线安装 11.5mm(长度)
供应商型号: ZT-KNP100JB-73-1R2
供应商: 海外现货
标准整包数: 1

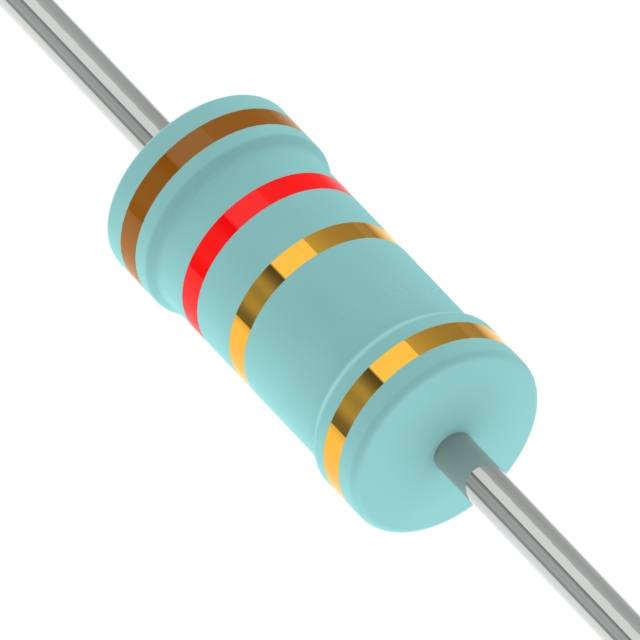

YAGEO/台湾国巨 通孔电阻 KNP100JB-73-1R2

KNP100JB-73-1R2概述


    产品简介


    通过孔电阻器
    产品类型:通过孔电阻器(Thru-Hole Resistor)
    主要功能:用于电路中的电流限制和分压,广泛应用于各种电子设备中,如电源、音频设备、仪器仪表等。
    应用领域:适用于家电、通讯设备、工业控制等领域。

    技术参数


    - 尺寸规格(单位:毫米):
    - KNP-25:直径(D)= 6.3 ± 0.5,高度(H)= 2.5 ± 0.3,焊盘间距(L)= 28 ± 2.0,引线直径(d)= 0.55 ± 0.05
    - KNP-50:直径(D)= 9.0 ± 0.5,高度(H)= 3.5 ± 0.3,焊盘间距(L)= 26 ± 2.0,引线直径(d)= 0.55 ± 0.05
    - KNP100:直径(D)= 11.5 ± 1.0,高度(H)= 4.6 ± 0.5,焊盘间距(L)= 35 ± 2.0,引线直径(d)= 0.8 ± 0.05
    - KNP200:直径(D)= 15.5 ± 1.0,高度(H)= 5.2 ± 0.5,焊盘间距(L)= 33 ± 2.0,引线直径(d)= 0.8 ± 0.05
    - KNP300:直径(D)= 17.5 ± 1.0,高度(H)= 6.2 ± 0.5,焊盘间距(L)= 32 ± 2.0,引线直径(d)= 0.8 ± 0.05
    - KNP400、KNP500、KNP700:直径(D)= 24.5 ± 1.0,高度(H)= 8.2 ± 0.5,焊盘间距(L)= 38 ± 2.0,引线直径(d)= 0.8 ± 0.05
    - 功率额定值:1/4W, 1/2W, 1W, 2W, 3W, 4W, 5W, 7W
    - 阻值范围:
    - ±1%:0.1Ω - 150Ω(KNP-25),0.1Ω - 750Ω(KNP-50),0.1Ω - 1.5KΩ(KNP100),0.1Ω - 2.4KΩ(KNP200),0.1Ω - 3.3KΩ(KNP300),0.1Ω - 6.2KΩ(KNP500)
    - ±5%:0.1Ω - 200Ω(KNP-25),0.1Ω - 800Ω(KNP-50),0.1Ω - 2.2KΩ(KNP100),0.1Ω - 2.7KΩ(KNP200),0.1Ω - 3.9KΩ(KNP300),0.1Ω - 6.8KΩ(KNP500)
    - 温度系数:±300ppm/°C
    - 最大工作电压:根据功率额定值不同,最大工作电压不同(见上表)
    - 工作环境温度范围:-40°C 到 +200°C

    产品特点和优势


    产品特点:
    - 耐高温性能:可承受高达200°C的工作温度,适用于极端环境。
    - 高可靠性:通过多种严苛测试,包括高温、低温、湿热、振动等测试。
    - 高精度:±1%和±5%的精度,确保电路的稳定性和准确性。
    - 防燃涂层:采用多层绿色火焰防护涂层,符合UL-94V-0标准。
    优势:
    - 高功率额定值:支持从1/4W到7W的功率额定值,适用于不同应用场景。
    - 广泛应用:适用于家电、通讯设备、工业控制等领域,具有较高的市场竞争力。

    应用案例和使用建议


    应用案例:
    - 在家庭电器中作为稳压电阻。
    - 在通讯设备中用于信号衰减和保护电路。
    - 在工业控制设备中作为负载电阻。
    使用建议:
    - 根据具体应用场景选择合适的功率额定值。
    - 高温环境下需注意降额使用,以保证长期稳定性。
    - 选用符合UL标准的型号,以提高安全性。

    兼容性和支持


    - 兼容性:通过孔电阻器通用性强,适用于多种电路板设计。
    - 支持:厂商提供详细的技术支持和售后服务,包括产品手册、使用指南和技术咨询。

    常见问题与解决方案


    问题一:长时间使用后,电阻值变化较大。
    解决方案:定期检查和校准,确保电阻值的准确性。
    问题二:在高温环境下,电阻易损坏。
    解决方案:选择更高功率额定值的型号,并注意降额使用。
    问题三:焊接时出现不良接点。
    解决方案:使用适当的焊接技术和设备,确保良好的焊接质量。

    总结和推荐


    总结:
    通过孔电阻器具有高可靠性、高精度和广泛应用的优点,特别适合需要耐高温和高功率的应用场景。其通过多种严苛测试,证明了其出色的性能和稳定性。
    推荐:
    强烈推荐使用这款通过孔电阻器。其广泛的适用性和高可靠性使其成为各种电子设备的理想选择。

KNP100JB-73-1R2参数

参数
电阻值 1.2Ω
精度 ±5%
额定功率 1W
温度系数 ±300ppm/℃
长*宽*高 11.5mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 散装

KNP100JB-73-1R2数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 KNP100JB-73-1R2 KNP100JB-73-1R2数据手册

KNP100JB-73-1R2封装设计

查看详情并下载
Symbol
Footprint
3D Model
