首页  >  产品百科  >  PE0805FRF7W0R01L

PE0805FRF7W0R01L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 10mΩ ±1% 250mW ±100ppm/℃ 0805 贴片安装 2.03mm*1.27mm*600μm
供应商型号: PE0805FRF7W0R01L
供应商: 国内现货
标准整包数: 10

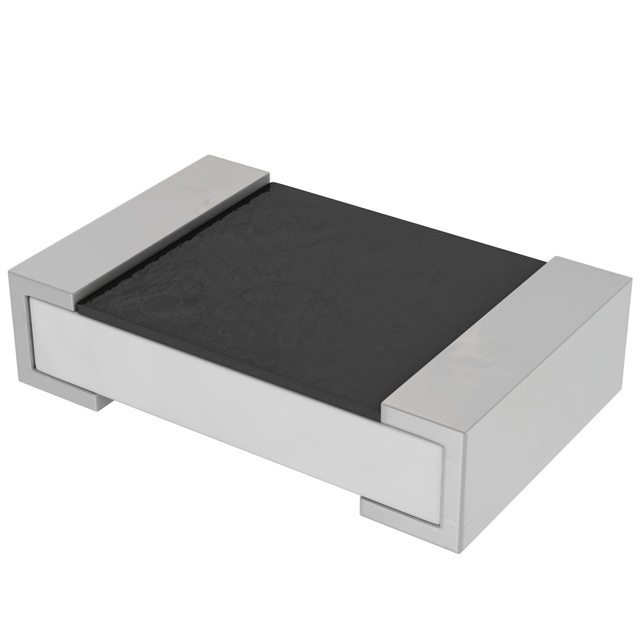

YAGEO/台湾国巨 贴片电阻 PE0805FRF7W0R01L

PE0805FRF7W0R01L概述


    产品简介


    产品类型:
    低温度系数(Low TCR)电流传感器,适用于汽车级应用。这些电流传感器通过金属箔材料制成,具有陶瓷基板,能够实现高精度和可靠性。
    主要功能:
    这些电流传感器主要用于电流检测,具备较低的电阻值以提高测量精度。它们可以广泛应用于消费电子、计算机、电信和数据中心、工业电源供应、汽车及可再生能源等领域。

    技术参数


    尺寸:
    0201, 0402, 0603, 0805, 1206, 2010, 2512
    容差:
    ±0.5%(>10mΩ)、±1%、±5%
    包装类型:
    纸带盘(R)和凹版盘(K)
    温度系数(TCR):
    ±50 ppm/℃、±75 ppm/℃、±100 ppm/℃、±350 ppm/℃
    阻值范围:
    5mΩ 至 910mΩ
    功率等级:
    - PE0201: 1/20W
    - PE0402: 1/16W
    - PE0603: 1/10W
    - PE0805: 1/8W
    - PE1206: 1/4W
    - PE2010: 1/2W
    - PE2512: 1W
    工作环境:
    - 温度范围:
    - PE0201至PE0402: -55°C至+125°C
    - PE0603至PE2512: -55°C至+170°C

    产品特点和优势


    独特功能:
    - AEC-Q200 认证,符合汽车行业标准。
    - 采用环保型环氧树脂,无卤素。
    - RoHS 合规,减少对环境的有害物质排放。
    - 高组件可靠性和设备可靠性。
    - 采用低电阻设计,适合于电流传感应用。
    市场竞争力:
    这些电流传感器在高精度、稳定性和可靠性方面表现出色,尤其是在高温度环境下。适合需要高精度和长期可靠性的应用场合。

    应用案例和使用建议


    实际使用场景:
    - 汽车电池充电器电路。
    - DC-DC 转换器。
    - 工业电源供应系统。
    - 电信和数据中心。
    使用建议:
    - 在选择具体型号时,应根据应用所需的阻值范围和工作温度来确定。
    - 由于温度系数较低,建议在温度变化较大的环境中使用这些传感器,以保持良好的稳定性。
    - 在组装过程中,确保按照推荐的焊接温度和时间进行操作,避免过热导致的损坏。

    兼容性和支持


    兼容性:
    这些电流传感器与多种电子元器件和设备兼容,具体要求请参阅相关制造商的资料。
    支持:
    厂商提供相关的技术支持和维护服务,建议在购买前联系当地销售办事处、分销商和代表进行详细咨询。

    常见问题与解决方案


    常见问题:
    1. 焊接后出现异常电阻值。
    - 解决方案:检查焊接温度和时间是否符合规定,必要时重新焊接。
    2. 传感器无法正常工作。
    - 解决方案:检查电路连接是否正确,确保电源电压在规定的范围内。
    3. 外观受损。
    - 解决方案:避免在运输和安装过程中发生物理损坏,确保操作环境清洁且无杂质。

    总结和推荐


    综合评估:
    Yageo 的低温度系数电流传感器具备高精度、高可靠性、环保和广泛的适用性,非常适合汽车、工业和通信领域的应用。
    推荐:
    基于其优秀的性能和广泛应用前景,我们强烈推荐使用这款低温度系数电流传感器。它不仅能满足严苛的工作环境要求,还能提供出色的长期稳定性,是各类高精度电流检测应用的理想选择。

PE0805FRF7W0R01L参数

参数
电阻值 10mΩ
精度 ±1%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 2.03mm*1.27mm*600μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PE0805FRF7W0R01L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 PE0805FRF7W0R01L PE0805FRF7W0R01L数据手册

PE0805FRF7W0R01L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.4175
1250+ ¥ 2.3627
2500+ ¥ 2.3101
5000+ ¥ 1.2686
10000+ ¥ 1.2429
20000+ ¥ 1.2183
库存: 3780
起订量: 210 增量: 0
交货地:
最小起订量为:10
合计: ¥ 24.17
