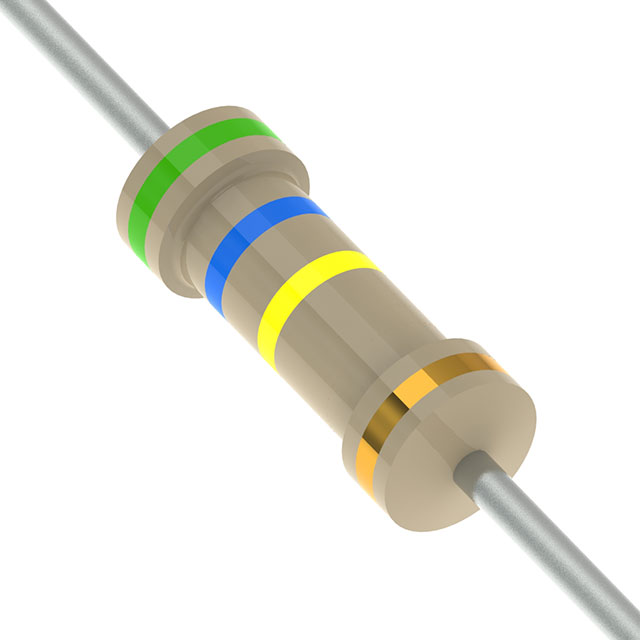

CFR-25JB-52-560K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 560KΩ ±5% 250mW -700ppm/℃~0ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: SCE-RKBK560
供应商: 海外现货
标准整包数: 100
YAGEO/台湾国巨 通孔电阻 CFR-25JB-52-560K

CFR-25JB-52-560K概述

    穿孔式碳膜电阻产品手册解析

    产品简介


    穿孔式碳膜电阻(CFR系列)是一种通过将纯碳涂层涂覆在高质陶瓷棒上制成的电阻器。随后,在阻值层上切割螺旋槽,焊接电解铜制成的连接引线到端盖上。这种电阻器经过一层棕黄色的漆料涂覆保护。CFR系列广泛应用于多种电子电路中,适用于普通和小型化设计。

    技术参数


    - 尺寸规格
    - CFR-12: 直径 3.4±0.3 mm,高度 1.9±0.2 mm,负载能力为 1/6W。
    - CFR-25: 直径 6.3±0.5 mm,高度 2.4±0.2 mm,负载能力为 1/4W。
    - CFR-50: 直径 9.0±0.5 mm,高度 3.3±0.3 mm,负载能力为 1/2W。
    - CFR100: 直径 11.5±1.0 mm,高度 4.5±0.5 mm,负载能力为 1W。
    - CFR200: 直径 15.5±1.0 mm,高度 5.0±0.5 mm,负载能力为 2W 或 3W。
    - 功率等级: 1/6W, 1/4W, 1/2W, 1W, 2W, 3W。
    - 电阻精度: ±2%, ±5%。
    - 温度系数: 参见表格1。
    - 操作温度范围: -55°C 至 +155°C。
    - 最大工作电压: 150V 至 500V 不等。
    - 耐压: 绝缘击穿电压 300V 至 1,000V。
    - 短时过载: 2.5倍额定连续工作电压,持续5秒。

    产品特点和优势


    1. 精确度高: 采用优质材料和精密制造工艺,保证了电阻的精度。
    2. 宽泛的工作温度范围: -55°C 至 +155°C,适用于各种极端环境。
    3. 高可靠性: 经过多项严格测试,如温度循环、湿热稳态、耐溶剂性等。
    4. 功率选择多样: 从1/6W到3W,满足不同应用需求。

    应用案例和使用建议


    - 通用电路设计: 在家电、工业控制等领域广泛应用。
    - 高温环境: 特别适合用于需在高温环境下工作的设备。
    - 建议使用: 使用时需注意散热设计,以避免过热导致性能下降。

    兼容性和支持


    - 兼容性: 广泛应用于各种通用电路板,与其他标准电子元件兼容良好。
    - 厂商支持: 提供详细的技术支持文档及售后服务。

    常见问题与解决方案


    - 问题: 过载后电阻器无法正常工作。
    - 解决方案: 检查电路设计,确保不超过最大工作电压,适当增加散热措施。

    - 问题: 电阻精度不达标。
    - 解决方案: 更换更高精度的型号或检查安装过程中是否有误。

    总结和推荐


    总的来说,CFR系列碳膜电阻凭借其高精度、宽工作温度范围和多样化功率选择,成为一种非常可靠的电子元件。尽管价格较高,但考虑到其优良的性能和广泛的适用性,强烈推荐使用于需要高性能和高可靠性的场合。

CFR-25JB-52-560K参数

参数
电阻值 560KΩ
精度 ±5%
额定功率 250mW
温度系数 -700ppm/℃~0ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装
