RSF200JT-73-47K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 47KΩ ±5% 2W ±300ppm/℃ 通孔安装 15.5mm(长度)
供应商型号: ZT-RSF200JT-73-47K
供应商: 海外现货
标准整包数: 1

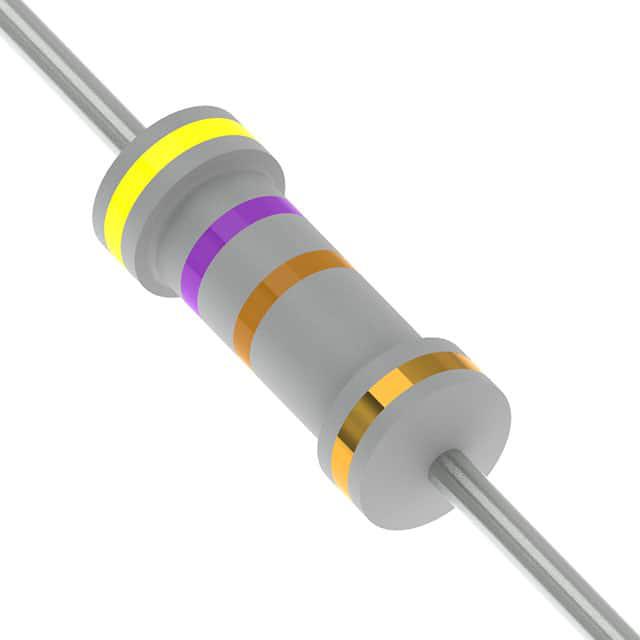

YAGEO/台湾国巨 通孔电阻 RSF200JT-73-47K

RSF200JT-73-47K概述

    RSF 系列金属氧化膜火焰防护电阻技术手册

    产品简介


    RSF 系列金属氧化膜火焰防护电阻提供卓越的性能,在需要稳定性和均匀性的特性应用中表现出色。该系列分为正常款式(RSF)和微型款式(RSF-WV),其中正常款式采用灰色火焰防护漆涂层,而微型款式则采用粉色火焰防护漆涂层。RSF 系列电阻广泛应用于工业控制、消费电子产品、汽车电子等领域。

    技术参数


    - 尺寸规格:
    - 正常款式:直径 (DH) 6.3±0.5 mm,高度 (L) 2.4±0.2 mm,引脚直径 (D) 28±2.0 mm,引脚长度 0.55±0.05 mm
    - 微型款式:直径 (DH) 9.0±0.5 mm,高度 (L) 3.3±0.3 mm,引脚直径 (D) 26±2.0 mm,引脚长度 0.55±0.05 mm
    - 更大尺寸的型号依次递增
    - 额定功率:
    - 1/4W, 1/2W, 1W, 2W, 3W, 5W
    - 电阻范围:
    - 1Ω - 1MΩ
    - 电阻容差:
    - ±2%, ±5%
    - 温度系数:
    - ±300ppm/°C
    - 工作温度范围:
    - -55°C 至 +155°C
    - 绝缘电压:
    - 最大连续工作电压(RCWV)= 额定功率 × 电阻值 或最大工作电压中的较小者
    - 最高工作电压 250V 至 750V
    - 最高过载电压 300V 至 1000V
    - 耐短时过载测试:
    - IEC 60115-1 4.13:在最高过载电压下的 5 秒内承受 2.5 倍的额定连续工作电压
    - 耐湿热稳态测试:
    - IEC 60115-1 4.24:在 40±2°C,相对湿度 90-95% 下进行 56 天,额定连续工作电压(RCWV)的 0.1 倍负载下,电阻变化 ±5.0%+0.05Ω
    - 温度循环测试:
    - IEC 60115-1 4.19:从 -55°C 到室温再到 +155°C 再回到室温,进行 5 次循环,电阻变化 ±1.0%+0.05Ω

    产品特点和优势


    RSF 系列金属氧化膜火焰防护电阻具有以下显著优势:
    - 稳定性:出色的温度稳定性和电阻稳定性,适合于长期工作的严苛环境。
    - 可靠性:通过多种严格的环境测试,确保在极端条件下仍能可靠运行。
    - 火焰防护:多层涂层设计满足 UL-94V-0 和 UL-1412 标准,提供出色的防火保护。
    - 广泛应用:适用于各种工业和消费电子产品,如工业控制、通信设备、医疗仪器等。

    应用案例和使用建议


    RSF 系列电阻在各种应用中表现优异,例如:
    - 工业控制系统:用于电路板上的电流限制和信号隔离。
    - 通信设备:用于电源管理模块中的电流调节。
    - 医疗仪器:用于高精度测量设备中的阻值稳定。
    使用建议:
    - 在高温环境下工作时,应注意根据温度降额曲线降低额定功率。
    - 在选择型号时,应考虑具体应用对尺寸和电阻范围的需求。
    - 对于高频应用,建议进行专门的电磁干扰(EMI)测试。

    兼容性和支持


    RSF 系列电阻具有广泛的兼容性,可与其他标准电子元器件无缝集成。厂商提供详尽的技术支持和售后服务,包括现场安装指导、故障排查及定制化服务。

    常见问题与解决方案


    - 问题一:高温环境下电阻过热。
    - 解决方案:根据温度降额曲线降低额定功率使用。
    - 问题二:电阻值漂移。
    - 解决方案:检查是否有外界干扰因素,并重新校准。
    - 问题三:电阻老化。
    - 解决方案:定期进行测试和维护,更换老化部件。

    总结和推荐


    RSF 系列金属氧化膜火焰防护电阻凭借其卓越的性能、广泛的适用性和可靠的稳定性,在多个应用领域表现出色。它不仅能满足大多数应用需求,还提供了多样化的选择以适应不同的工况条件。强烈推荐在需要高性能、高可靠性的应用场景中使用此系列产品。

RSF200JT-73-47K参数

参数
电阻值 47KΩ
精度 ±5%
额定功率 2W
温度系数 ±300ppm/℃
长*宽*高 15.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

RSF200JT-73-47K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 RSF200JT-73-47K RSF200JT-73-47K数据手册

RSF200JT-73-47K封装设计

查看详情并下载
Symbol
Footprint
3D Model
