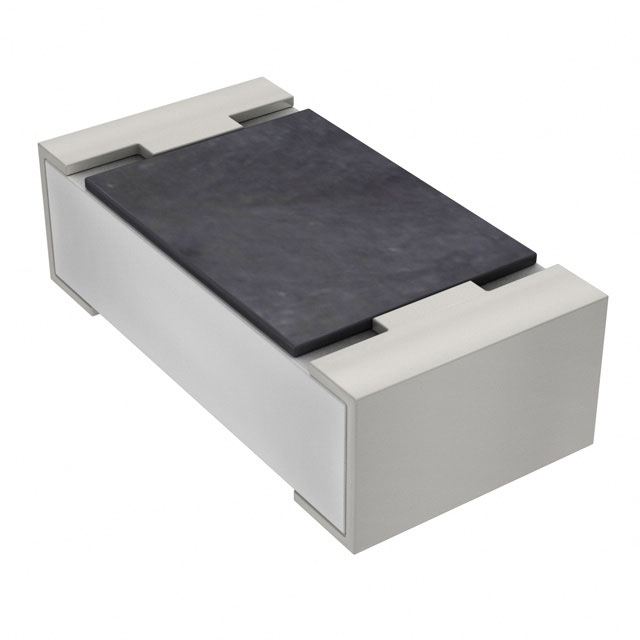

RT1206FRE13150KL

产品分类: 其它固定电阻
厂牌: YAGEO/台湾国巨
产品描述: ±1% ±50ppm/℃ 150KΩ 250mW 1206 黏合安装 3.1mm*1.6mm*650μm
供应商型号: ZT-RT1206FRE13150KL
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 其它固定电阻 RT1206FRE13150KL

RT1206FRE13150KL概述

    文章标题:YAGEO RT系列芯片电阻技术手册解析

    一、产品简介


    YAGEO公司的RT系列芯片电阻采用了先进的薄膜工艺制造,具有高精度和稳定的性能,适用于广泛的电子设备和系统中。该系列产品包括0805、1206、1210、2010和2512等多种尺寸,适用于不同的应用需求。凭借其卓越的温度系数、抗热冲击和防潮能力,RT系列芯片电阻能够适应苛刻的工作环境,广泛应用于消费电子产品、工业控制、通信设备及汽车电子等领域。

    二、技术参数


    - 尺寸:包括0201、0402、0603、0805、1206、1210、2010、2512等多种规格,具体尺寸可参考数据表中的详细说明。
    - 电阻范围:E-24/E-96系列中的电阻值可达到3Ω到1.5MΩ,部分特殊需求的电阻值可定制。
    - 公差:提供±0.1%、±0.25%、±0.5%、±1.0%四种精度等级,特殊要求可定制为±0.01%和±0.05%。
    - 温度系数:包括±25ppm/°C、±50ppm/°C等,可根据需求定制±10ppm/°C和±15ppm/°C。
    - 额定功率:在70℃时的最大额定功率从1/64W到1W不等,具体值根据尺寸不同而变化。
    - 额定电压:根据电阻值和额定功率的不同,最大额定工作电压从5V到200V不等,瞬态过载电压则更高。
    - 其他电气特性:耐压等级最高可达400V,绝缘电阻不低于10,000MΩ。

    三、产品特点和优势


    1. 高精度:支持±0.1%的极高精度等级,适用于对精度要求极高的应用场合。
    2. 宽工作温度范围:标准型可工作在-55°C至+125°C之间,适合恶劣环境下的应用。
    3. 优良的温度系数:采用±25ppm/°C、±50ppm/°C等优秀温度系数,确保在温度波动下仍能保持稳定。
    4. 高可靠性:通过严格的测试方法验证,如热冲击、低温运行、短时过载、湿度耐受性等。
    5. 多种封装选择:提供纸带包装和凸板包装两种方式,便于自动化生产线上使用。
    6. 高性价比:结合高性能与成本效益,使RT系列芯片电阻成为众多应用场合的理想选择。

    四、应用案例和使用建议


    1. 消费电子产品:如手机、平板电脑等需要紧凑且高性能组件的应用。
    2. 工业控制设备:工业自动化控制系统中对稳定性有较高要求的场合。
    3. 通信设备:路由器、交换机等通信设备中的关键电路。
    4. 汽车电子:汽车内部控制系统,如发动机管理系统和安全气囊控制器。
    使用建议:
    - 在高湿环境中使用时,建议增加额外的保护措施以延长使用寿命。
    - 对于有特定电阻值需求的应用,可以联系供应商定制生产。
    - 高温环境下使用时,应注意散热,避免因温度过高导致阻值漂移。

    五、兼容性和支持


    YAGEO RT系列芯片电阻与其他常见的电子元件具有良好的兼容性,适用于主流的PCB设计软件。供应商提供详细的技术支持和服务,包括定制化生产和售后技术支持,确保用户在使用过程中能够获得必要的帮助和支持。

    六、常见问题与解决方案


    - 问题1:电阻阻值不稳定
    解决方案:检查焊接质量,确保焊点无虚焊或漏焊现象;确认温度和湿度条件符合要求。
    - 问题2:温度系数不符合预期
    解决方案:选用匹配度更高的温度系数型号;调整工作温度范围以降低影响。
    - 问题3:电气特性异常
    解决方案:检查连接线路是否有断路或短路情况;确保设备正常供电,避免过载。

    七、总结和推荐


    综上所述,YAGEO RT系列芯片电阻凭借其优异的性能指标和广泛应用范围,在多个行业领域内都展现出了卓越的表现。其高精度、宽温度范围和可靠的稳定性使其成为许多关键应用的首选。强烈推荐在需要高精度、稳定性的应用场景中使用YAGEO RT系列芯片电阻。

RT1206FRE13150KL参数

参数
引脚数量 -
电阻值 150KΩ
温度系数 ±50ppm/℃
精度 ±1%
额定功率 250mW
电阻个数 -
长*宽*高 3.1mm*1.6mm*650μm
通用封装 1206
安装方式 黏合安装
包装方式 卷带包装

RT1206FRE13150KL数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 其它固定电阻 YAGEO/台湾国巨 RT1206FRE13150KL RT1206FRE13150KL数据手册

RT1206FRE13150KL封装设计

查看详情并下载
Symbol
Footprint
3D Model
