首页  >  产品百科  >  PA2512FKF7W0R05E

PA2512FKF7W0R05E

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 50mΩ ±1% 2W ±100ppm/℃ 2512 贴片安装 6.35mm*3.18mm*880μm
供应商型号: 31M-PA2512FKF7W0R05E
供应商: 云汉优选
标准整包数: 5

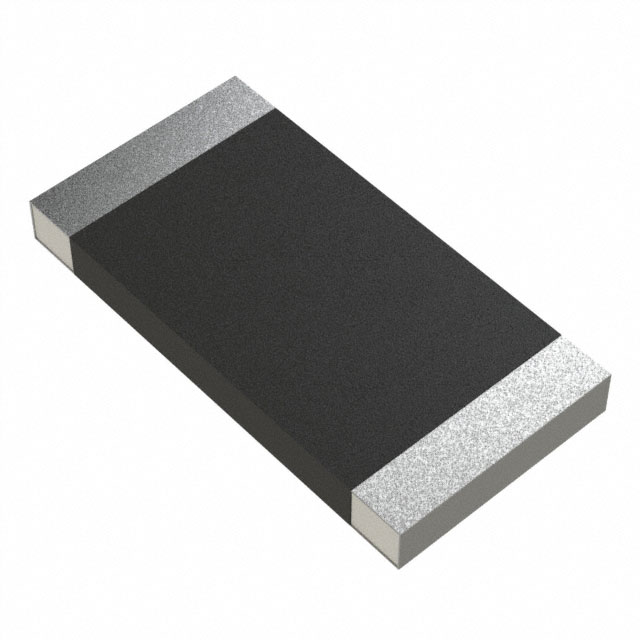

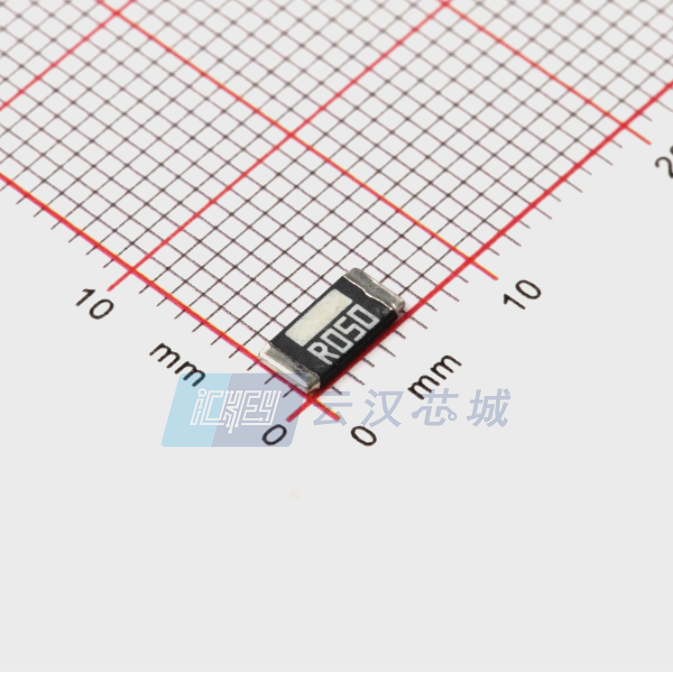

YAGEO/台湾国巨 贴片电阻 PA2512FKF7W0R05E

PA2512FKF7W0R05E概述

    Yageo PA Series 2512 低温度系数电流传感器技术手册

    产品简介


    Yageo PA系列2512电流传感器是一款专为汽车级应用设计的产品,采用金属基底制造,提供低温度系数(TCR)的表面贴装芯片电阻器。此系列产品适用于多种场合,如消费电子产品、计算机、电信/数据通信、工业电源供应、替代能源以及车载电子系统。这些传感器具有卓越的稳定性和可靠性,尤其适合用于电池充电电路和直流-直流转换器中进行电流检测。

    技术参数


    | 参数 | 值 |

    | 封装尺寸 | 2512 |
    | 误差范围 | ±1%,±5% |
    | 额定功率 | 1W,2W,3W |
    | 电阻值范围 | 1mΩ 至 5mΩ |
    | 温度系数 | ±100 ppm/°C,±275 ppm/°C |
    | 工作环境 | -55°C 至 +170°C |
    | 额定电压 | 根据公式 \( V = \sqrt{PxR} \) 确定 |

    产品特点和优势


    - 符合AEC-Q200标准:保证高可靠性和耐久性。
    - 环保材料:无卤素环氧树脂,满足RoHS要求,减少对环境的危害。
    - 高精度:低电阻应用于电流感应,可实现精确的电流检测。
    - 稳定性高:非禁用材料使用于产品和生产过程中,确保长期稳定性。

    应用案例和使用建议


    PA系列2512电流传感器适用于电池充电器电路和DC-DC转换器中。例如,在电动汽车充电站中,它可以监测电池充电过程中的电流情况,确保安全和效率。建议在实际应用中结合具体的工作条件和需求选择合适的电阻值和额定功率。

    兼容性和支持


    PA系列2512电流传感器与市场上常见的表面贴装工艺兼容,支持通过带卷包装方式进行供货。制造商提供全面的技术支持和售后服务,包括技术咨询和故障排除服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接时出现虚焊现象 | 检查焊接温度和时间是否符合要求,使用清洁的焊锡丝和助焊剂。|
    | 电流测量不准确 | 确认安装位置正确且连接稳固,检查周围温度是否超出工作范围。|

    总结和推荐


    Yageo PA系列2512电流传感器以其高精度、高可靠性以及广泛的适用性脱颖而出。特别是在高温和低温环境下的表现尤为出色,非常适合需要精确电流检测的应用场景。强烈推荐在汽车电子和电源管理系统中使用此产品。

PA2512FKF7W0R05E参数

参数
电阻值 50mΩ
精度 ±1%
额定功率 2W
温度系数 ±100ppm/℃
长*宽*高 6.35mm*3.18mm*880μm
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PA2512FKF7W0R05E数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 PA2512FKF7W0R05E PA2512FKF7W0R05E数据手册

PA2512FKF7W0R05E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.6526
50+ ¥ 0.5002
150+ ¥ 0.412
500+ ¥ 0.3758
1500+ ¥ 0.3502
4000+ ¥ 0.33
库存: 5
起订量: 5 增量: 4000
交货地:
最小起订量为:5
合计: ¥ 3.26
直接购买
加入购物车
