RL1218FK-070R01L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 10mΩ ±1% 1W ±2000ppm/℃ 1218 贴片安装 3.05mm*4.6mm*650μm
供应商型号: 1377025
供应商: 海外现货
标准整包数: 10

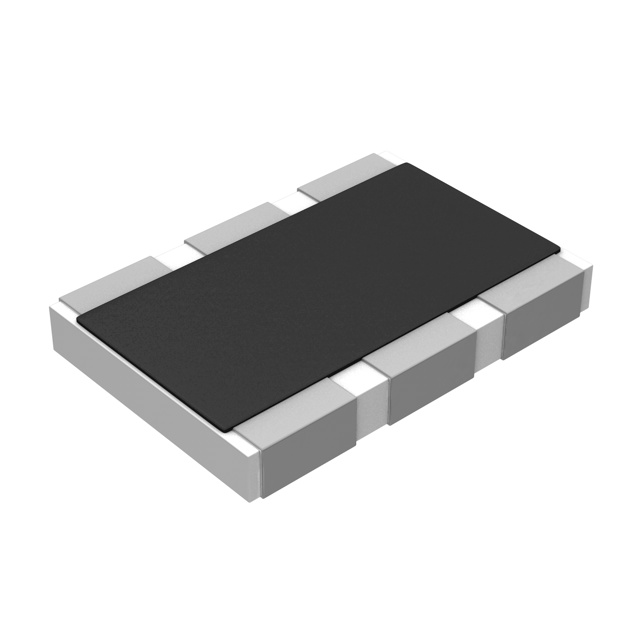

YAGEO/台湾国巨 贴片电阻 RL1218FK-070R01L

RL1218FK-070R01L概述


    产品简介


    低阻值片式电阻:RL系列
    本产品包括低阻值片式电阻,适合于多种应用场合。RL系列电阻具有多种尺寸(0402、0603、0805、1206、1210、1218、2010、2512)及不同的容差(5%,2%,1%)。这些电阻采用厚膜工艺制造,无铅端接,符合RoHS标准且不含卤素,适用于转换器、打印机设备、服务器板、电信、消费电子及汽车电子等领域。

    技术参数


    - 尺寸:0402、0603、0805、1206、1210、1218、2010、2512
    - 容差:5%、2%、1%
    - 温度系数:-55°C 至 +155°C(正常功率)
    - 额定功率:根据型号不同,分别为1/16W、1/10W、1/8W、1/4W、1/2W、1W、3/4W
    - 额定电压:由公式 \(V = \sqrt{P \times R}\) 计算得出,其中 \(P\) 是额定功率,\(R\) 是电阻值
    - 热冲击测试:-55/+125°C,300个循环
    - 包装:纸带/盘(7寸、10寸、13寸),嵌体带(7寸)

    产品特点和优势


    - AEC-Q200认证:符合汽车电子委员会质量标准
    - 环保材料:无卤素环氧树脂,符合RoHS标准
    - 高可靠性和空间节约:适用于电流感应等高精度应用
    - MSL等级:MSL 1级,符合湿度敏感度要求

    应用案例和使用建议


    - 应用案例:广泛应用于电信设备、服务器板和汽车电子产品中。
    - 使用建议:为了确保最佳性能,在使用时应避免过度热应力。对于高电流应用,建议使用较大的电阻以减小发热量。

    兼容性和支持


    - 兼容性:与标准表面贴装设备完全兼容。
    - 支持:提供全面的技术文档,包括详细的应用指南和测试方法。建议用户查阅官方提供的详细资料。

    常见问题与解决方案


    1. 问题:如何确定正确的电阻型号?
    - 解答:根据具体应用需求,选择合适的尺寸、容差和电阻值。可以通过手册中的订购代码表进行查找。

    2. 问题:长时间工作是否会发热?
    - 解答:按照手册中的额定功率操作,可以有效控制发热问题。如果需要更高功率,建议选用更大尺寸的电阻。
    3. 问题:包装方式有哪些?
    - 解答:提供纸带/盘和嵌体带两种包装方式,根据具体生产需求选择适合的包装方式。

    总结和推荐


    综上所述,RL系列低阻值片式电阻以其优异的电气特性、紧凑的设计和出色的可靠性,成为各种电子应用的理想选择。建议用户根据具体需求选择合适的型号,并遵循手册中的建议进行正确安装和使用。通过以上信息,相信您可以更好地理解和使用这一优秀的产品。

RL1218FK-070R01L参数

参数
电阻值 10mΩ
精度 ±1%
额定功率 1W
温度系数 ±2000ppm/℃
长*宽*高 3.05mm*4.6mm*650μm
通用封装 1218
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RL1218FK-070R01L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 RL1218FK-070R01L RL1218FK-070R01L数据手册

RL1218FK-070R01L封装设计

查看详情并下载
Symbol
Footprint
3D Model
