FM0207FTE52-680R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 680Ω ±1% 600mW ±50ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: ZT-FM0207FTE52-680R
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 FM0207FTE52-680R

FM0207FTE52-680R概述

    金属薄膜通孔电阻技术手册解析

    产品简介

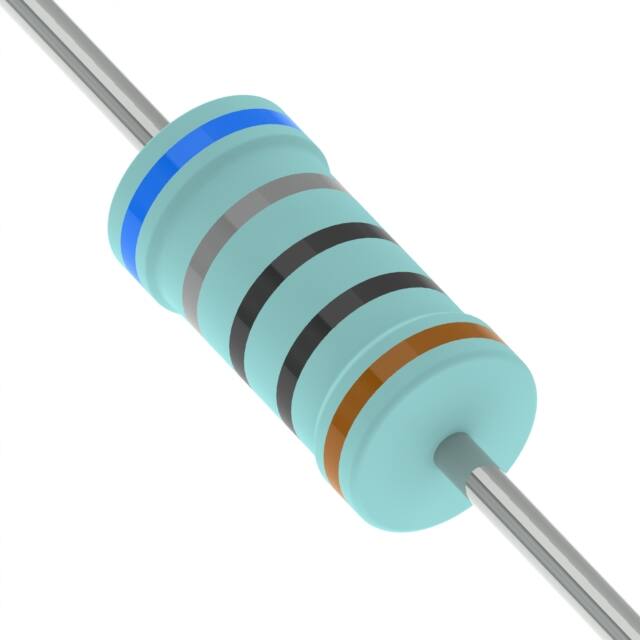

    金属薄膜通孔电阻(Metal Film Through-Hole Resistor)是一种广泛应用于各类电子设备中的关键元件。这些电阻采用真空溅射系统,通过多层混合金属合金和保护材料沉积在高精度陶瓷基板上制成。随后,在电阻层切割出螺旋槽,并焊接锡连接引线。最后,整个组件被涂覆一层绿色光亮漆进行封装。这种电阻以其卓越的性能、可靠性和多功能性而著称,适用于广泛的工业和消费电子产品中。

    技术参数


    - 尺寸:
    FM0204:外径3.4±0.3mm,高度1.9±0.2mm,节距28±2.0mm,端头直径0.45±0.05mm
    FM0207:外径6.3±0.5mm,高度2.4±0.2mm,节距28±2.0mm,端头直径0.55±0.05mm
    - 功率等级:
    FM0204:70°C时功率等级为0.4W
    FM0207:70°C时功率等级为0.6W
    - 额定电压:
    FM0204:最大工作电压200V,最大过载电压400V,绝缘耐压300V
    FM0207:最大工作电压300V,最大过载电压600V,绝缘耐压500V
    - 阻值范围:1Ω至4.7MΩ(E24/E96系列)
    - 工作温度范围:-55°C至+155°C
    - 温度系数:±50ppm/°C,±100ppm/°C
    - 涂层:符合UL-94V-0的阻燃多层涂层
    - 过载能力:符合UL-1412标准

    产品特点和优势


    - 高精度:电阻值公差为±1%或±5%,能够满足高精度要求的应用需求。
    - 高可靠性:金属薄膜设计提供优异的稳定性,确保长期使用性能不变。
    - 高温度适应性:工作温度范围宽广,能够在极端环境下保持稳定性能。
    - 阻燃特性:符合严格的UL-94V-0标准,确保在高热情况下不燃烧。
    - 卓越的耐环境性:各项环境测试表明其在潮湿、高温、低温等复杂环境下的稳定性。

    应用案例和使用建议


    - 工业控制:用于各种工业自动化设备中的信号处理和控制电路中,确保系统的精确度和稳定性。
    - 通信设备:应用于通讯基站和设备中的滤波和匹配网络,提高通信质量和可靠性。
    - 家用电器:用于家电设备中的电源管理和稳压电路,确保设备的稳定运行。
    使用建议:
    - 确保在使用过程中避免过高的环境温度,以防止性能降级。
    - 在需要大功率操作的情况下,应遵循功率降额曲线进行操作,避免损坏。

    兼容性和支持


    这些电阻具有广泛的兼容性,可与各种电子设备和其他电子元件无缝集成。厂商提供全面的技术支持和售后保障服务,帮助用户快速解决问题。

    常见问题与解决方案


    - 问题:温度超过70°C时,电阻性能下降。
    解决方案:参考手册中提供的功率降额曲线进行操作。
    - 问题:电阻出现过载。
    解决方案:检查并调整电源电压,确保不超过最大过载电压。
    - 问题:安装后电阻值变化。
    解决方案:检查焊接工艺和环境条件,确保符合要求。

    总结和推荐


    金属薄膜通孔电阻凭借其高精度、高可靠性及良好的环境适应性,成为工业和消费电子领域的理想选择。其广泛的适用性和优秀的性能使其在市场上具备较强的竞争力。强烈推荐在高要求的电子设备中使用这些电阻。

FM0207FTE52-680R参数

参数
电阻值 680Ω
精度 ±1%
额定功率 600mW
温度系数 ±50ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

FM0207FTE52-680R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FM0207FTE52-680R FM0207FTE52-680R数据手册
